$\frac{1}{5}$

320

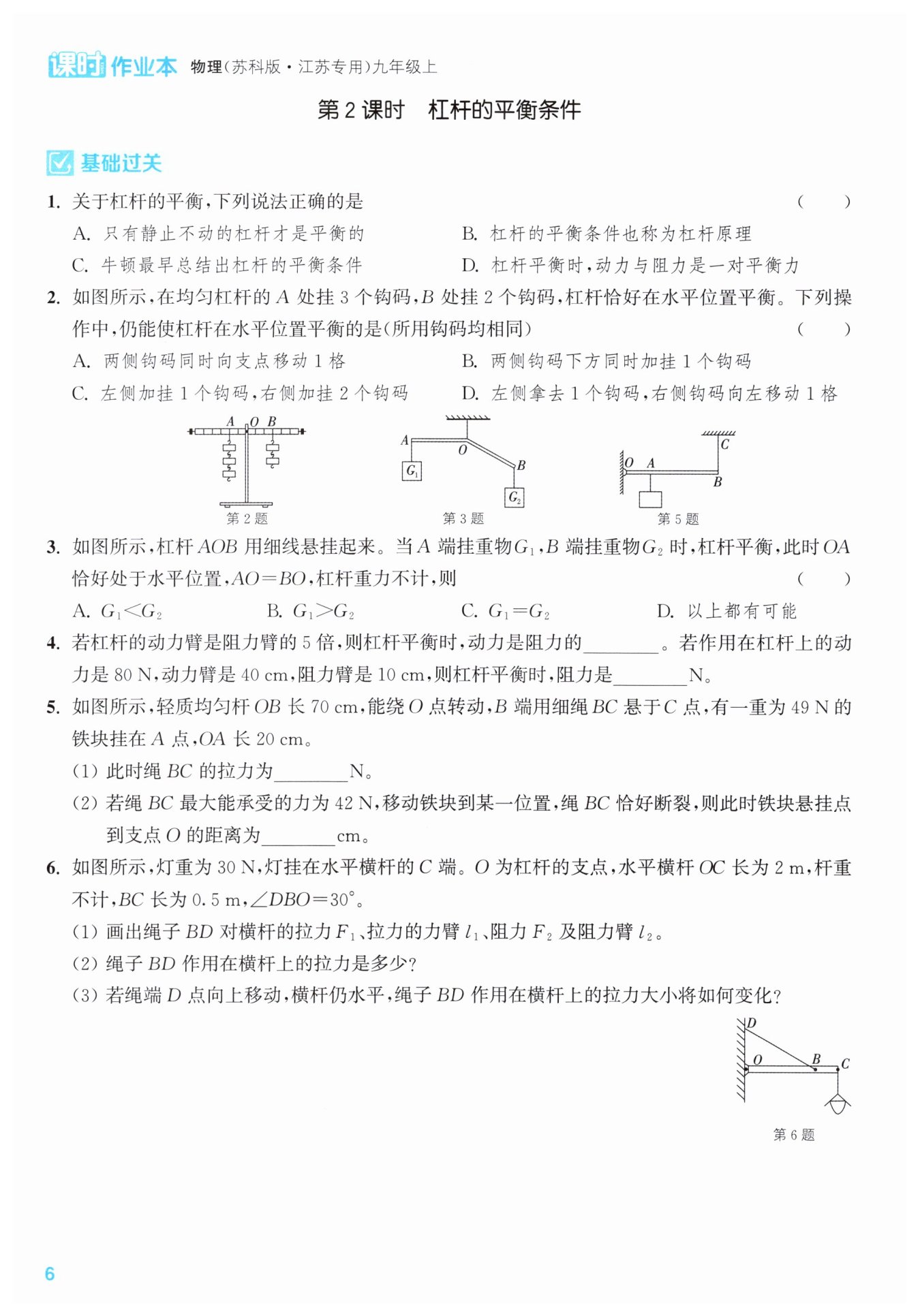

 解：（1）如图所示（此处需自行画出绳子$BD$对横杆的拉力$F_1$、拉力的力臂$l_1$、阻力$F_2$及阻力臂$l_2$）

 （2）在直角三角形$OEB$中，$\angle OBE = 30^{\circ}，$力臂$l_1=OE=\frac{OB}{2}=\frac{OC - BC}{2}=\frac{2m - 0.5m}{2}=0.75m，$阻力$F_2 = G = 30N，$阻力臂$l_2 = OC = 2m，$由$F_1l_1 = F_2l_2$可得，$F_1\times0.75m = 30N\times2m，$解得$F_1 = 80N。$

 （3）若绳端$D$点向上移动，由于横杆仍水平，则$\angle EBO$逐渐变大，则力臂$l_1 = OE$也变大，由于阻力和阻力臂不变，根据$F_1l_1 = F_2l_2$可知，拉力将变小。
