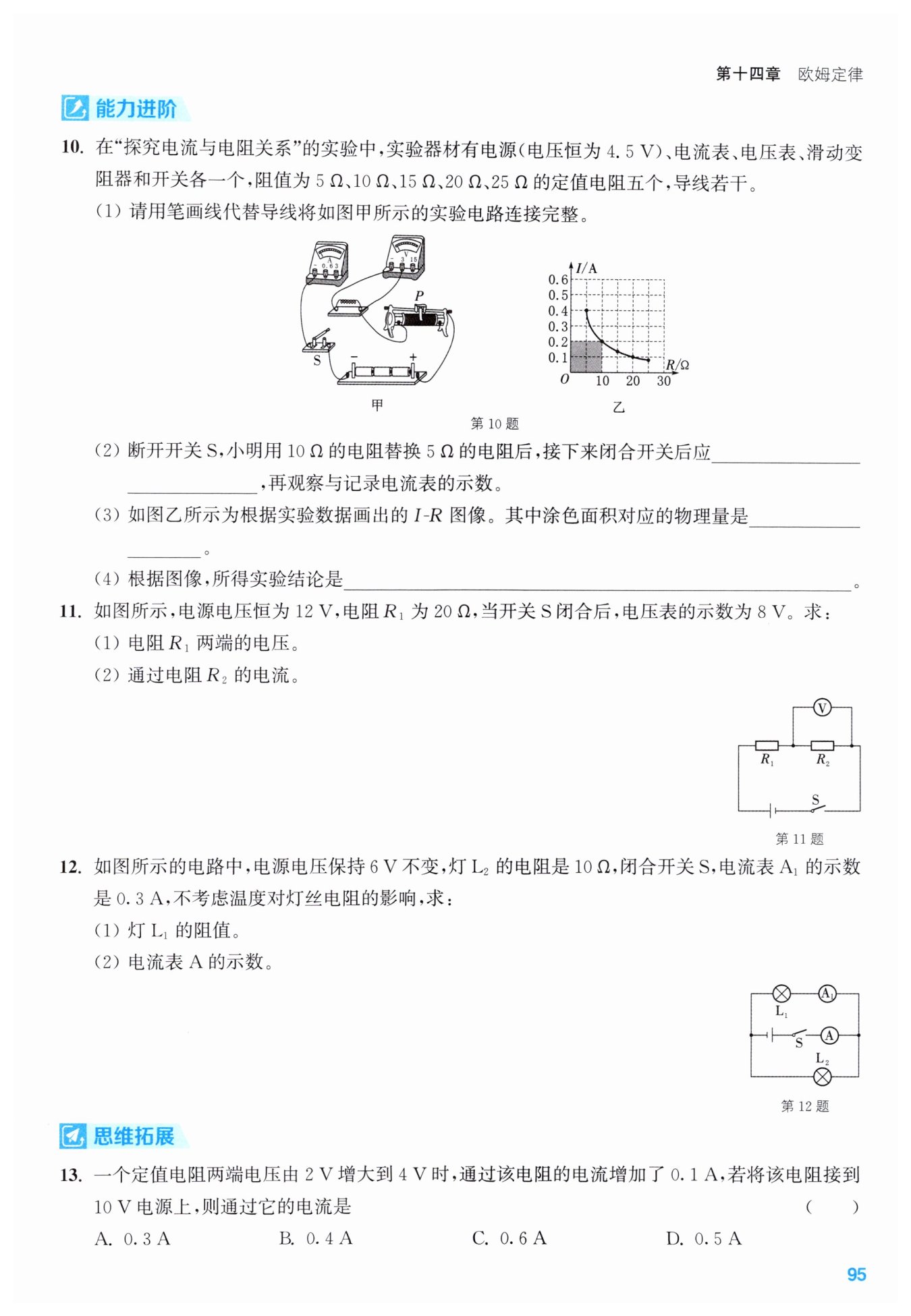

 解：（1）由图可知，$R_1$与$R_2$串联，电源电压$U = 12V，$电压表测$R_2$两端电压$U_2=8V。$

 根据串联电路电压特点$U = U_1+U_2，$可得电阻$R_1$两端的电压$U_1=U - U_2=12V - 8V = 4V。$

 （2）根据欧姆定律$I=\frac{U}{R}，$$R_1 = 20\Omega，$$U_1 = 4V，$则通过$R_1$的电流$I_1=\frac{U_1}{R_1}=\frac{4V}{20\Omega}=0.2A。$

 因为串联电路中电流处处相等，所以通过电阻$R_2$的电流$I_2 = I_1 = 0.2A。$

 解：（1）由图可知，$L_1$与$L_2$并联，电流表$A_1$测$L_1$支路电流$I_1 = 0.3A，$电源电压$U = 6V。$

 根据欧姆定律$R=\frac{U}{I}，$可得灯$L_1$的阻值$R_1=\frac{U}{I_1}=\frac{6V}{0.3A}=20\Omega。$

 （2）灯$L_2$的电阻$R_2 = 10\Omega，$根据欧姆定律可得通过$L_2$的电流$I_2=\frac{U}{R_2}=\frac{6V}{10\Omega}=0.6A。$

 根据并联电路电流特点$I = I_1+I_2，$可得电流表$A$的示数$I = 0.3A + 0.6A = 0.9A。$

调节滑动变阻器，

使电压表的示数保持不变

定值电阻两

端的电压

 电压一定时，通过导体的电流与导体的电阻成反比
