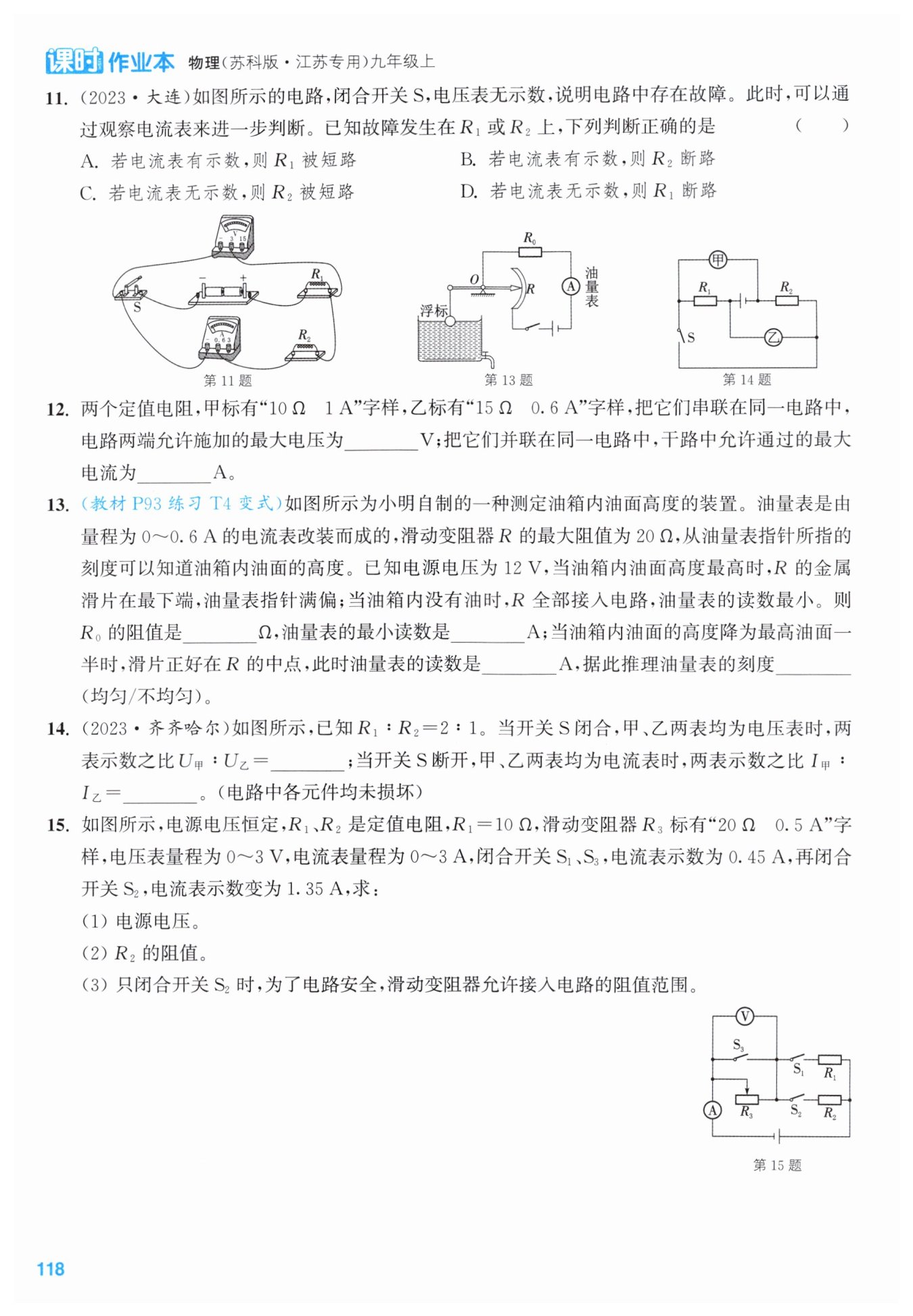

第118页

信息发布者：

1.5

0.3

0.4

不均匀

1：2

 （1）当闭合开关S₁、S₃时，R₃短路，R₂断路，电路中只有R₁，电源电压U = U₁ = IR₁ = 0.45 A×10 Ω = 4.5 V

 （2）当闭合开关S₁、S₂、S₃时，R₁、R₂并联，R₃短路，通过R₂的电流I₂ = I′ - I = 1.35 A - 0.45 A = 0.9 A，R₂的阻值R₂ = $\frac{U}{I₂}=\frac{4.5 V}{0.9 A}=5\Omega$

 （3）只闭合开关S₂时，R₂与R₃串联，电流表量程为0～3 A，R₃允许通过的最大电流为0.5 A，所以电路中最大电流Iₘₐₓ = 0.5 A，滑动变阻器此时接入电路的电阻最小，电路总电阻Rₜₒₜₐₗ = $\frac{U}{I_{max}}=\frac{4.5 V}{0.5 A}=9\Omega，$所以滑动变阻器接入电路的最小阻值Rₘᵢₙ = Rₜₒₜₐₗ - R₂ = 9 Ω - 5 Ω = 4 Ω；电压表量程为0～3 V，当滑动变阻器两端的电压为3 V时，滑动变阻器接入电路的电阻最大，电流最小，此时电流Iₘᵢₙ = $\frac{U_3}{R_{max}}=\frac{U - U_3}{R_2}=\frac{4.5 V - 3 V}{5\Omega}=0.3 A，$滑动变阻器接入电路的最大阻值Rₘₐₓ = $\frac{U_3}{I_{min}}=\frac{3 V}{0.3 A}=10\Omega，$所以变阻器的取值范围是4～10 Ω
