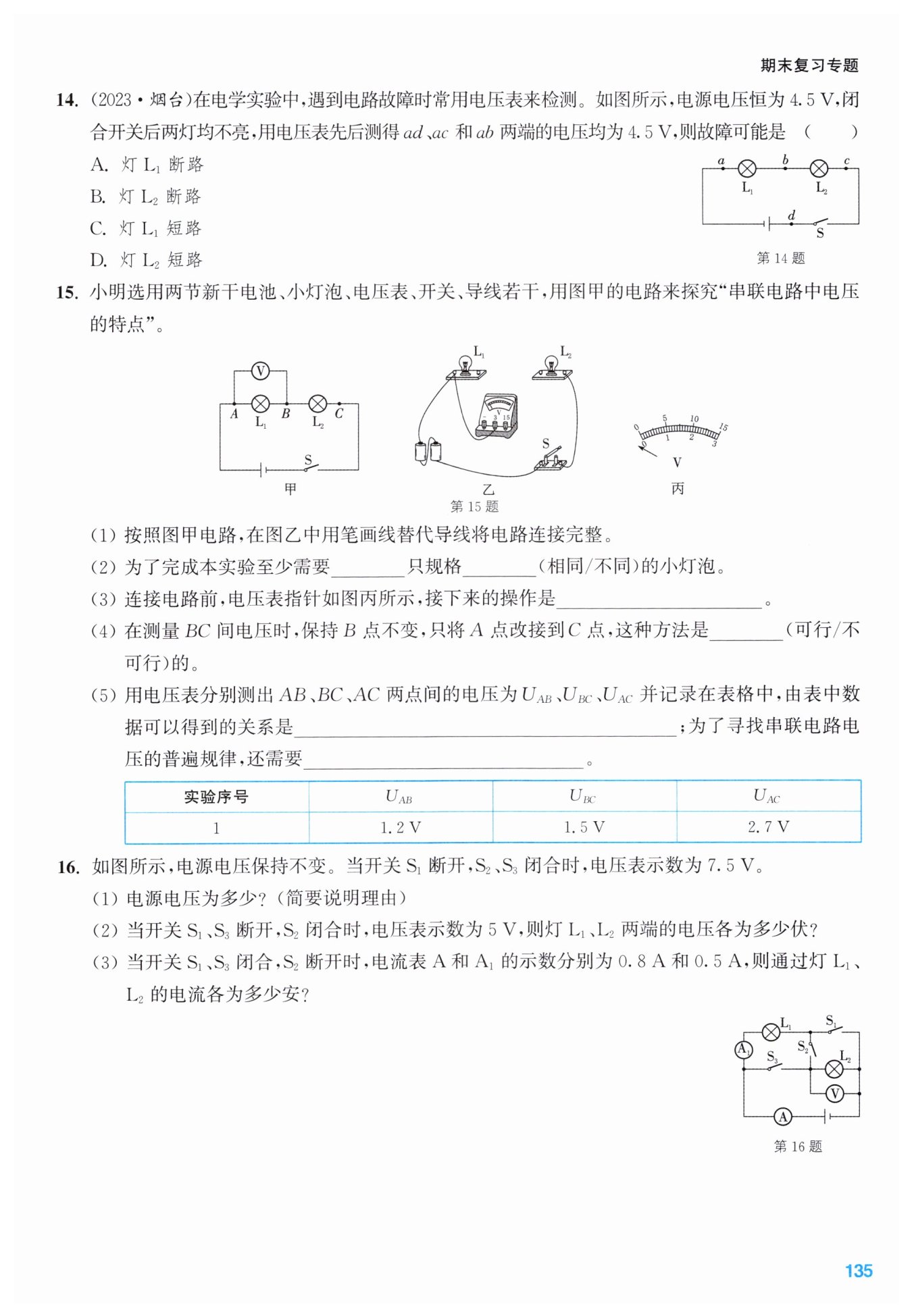

 （1）当S₂、S₃闭合，S₁断开时，灯L₁短路，电路中只有L₂，电压表示数为7.5 V，即电源电压为7.5 V。

 （2）当S₁、S₃断开，S₂闭合时，两灯泡串联，电压表测L₂两端的电压，此时电压表示数为5 V，则U₂ = 5 V，L₁两端的电压U₁ = U - U₂ = 7.5 V - 5 V = 2.5 V。

 （3）当S₁、S₃闭合，S₂断开时，两灯泡并联，电流表A测总电流，电流表A₁测通过L₁的电流；通过L₁的电流I₁ = 0.5 A，通过L₂的电流I₂ = I - I₁ = 0.8 A - 0.5 A = 0.3 A。

两

不同

对电压表指针调零

不可行

 串联电路总电压等于各部分电路两端电压之和

 换用规格不同的灯泡多次实验
