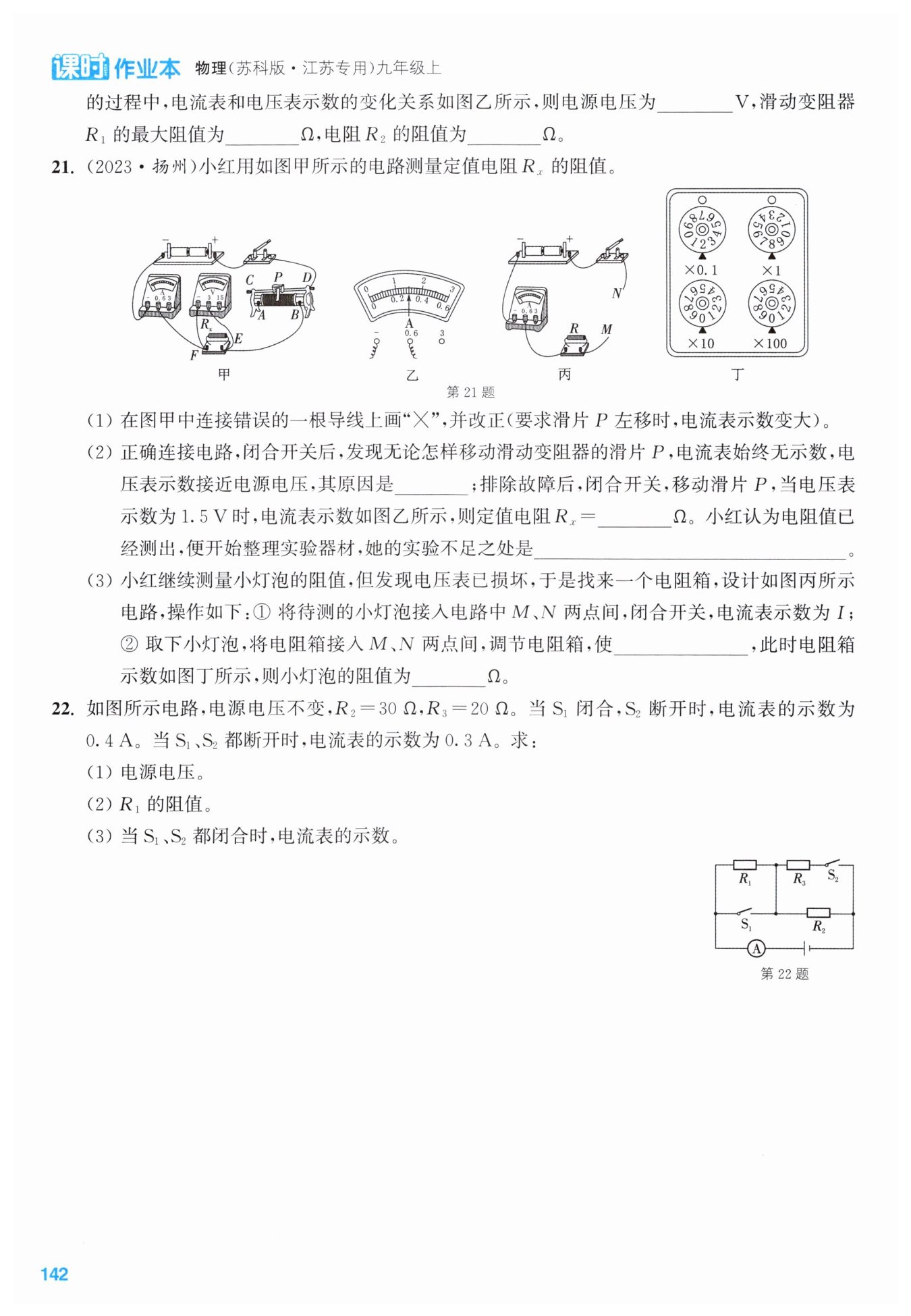

第142页

信息发布者：
4
15
5
（1）解：当$S_1$闭合，$S_2$断开时，电路为$R_2$的简单电路，电流表测电路中的电流，由$I = \frac{U}{R}$可得，电源电压$U = IR_2 = 0.4\ A\times30\ \Omega = 12\ V。$
（2）解：当$S_1$、$S_2$都断开时，$R_1$与$R_2$串联，$R_{总}=\frac{U}{I'}=\frac{12\ V}{0.3\ A}=40\ \Omega，$$R_1$的阻值$R_1 = R_{总} - R_2 = 40\ \Omega - 30\ \Omega = 10\ \Omega。$
（3）解：当$S_1$、$S_2$都闭合时，$R_1$被短路，$R_2$与$R_3$并联，电流表测干路的电流，此时电流表的示数$I'' = I_2'' + I_3'' = \frac{U}{R_2} + \frac{U}{R_3} = \frac{12\ V}{30\ \Omega} + \frac{12\ V}{20\ \Omega}=0.4\ A + 0.6\ A = 1\ A。$

$R_x$断路
5
实验次数太少，误差较大
电流表示数为$I$
8.2
