B

C

变短

变小

变大

 甲、乙、丙、丁

 戊、己

一上一下

滑动变阻器的最大阻值为10Ω

允许通过的最大电流为2A

 使电路中电流最小，保护电路

串联；保护电路，改变电流

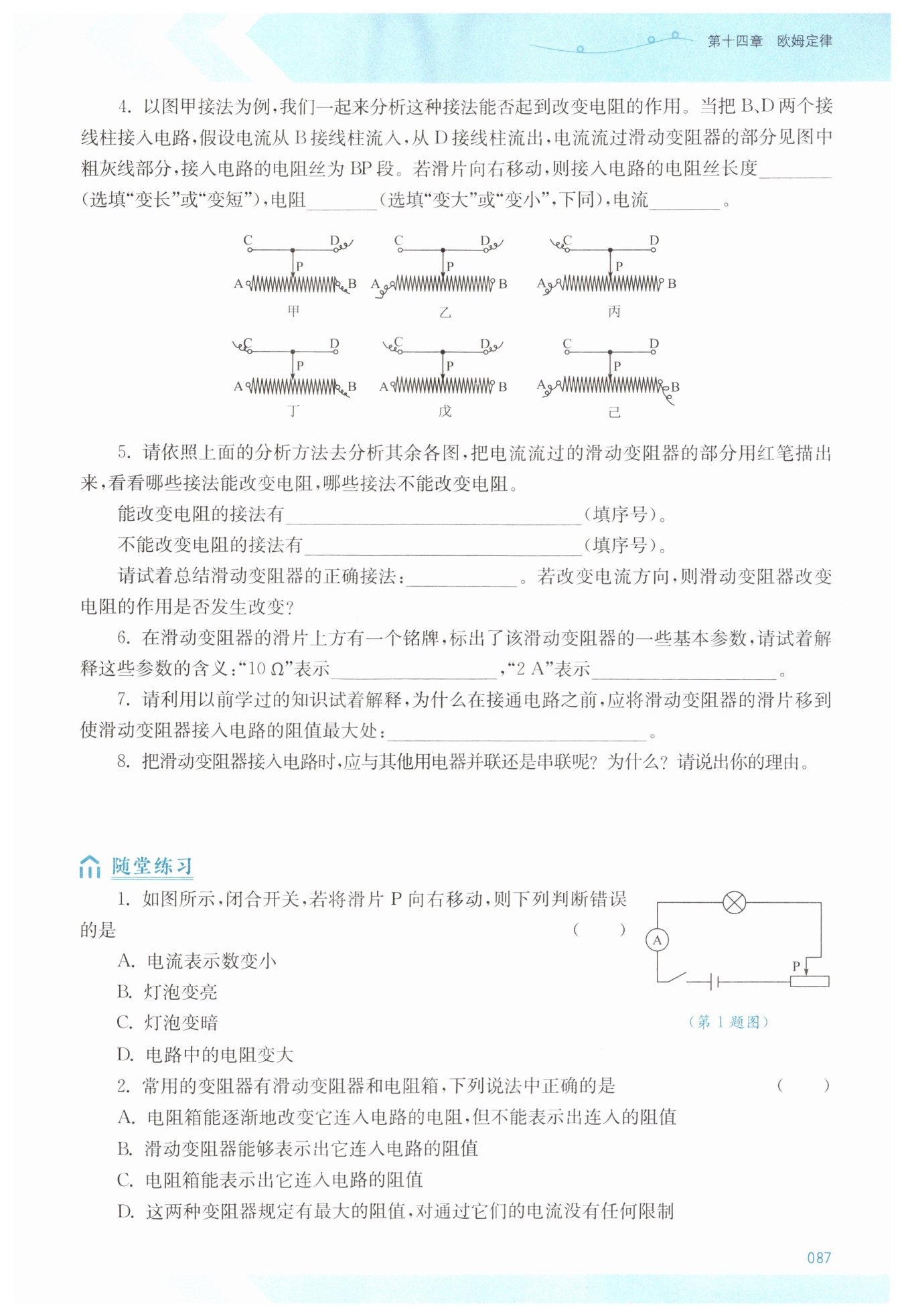

【答案】：
1. （结构示意图：画有绝缘管、电阻丝、A/B、C/D接线柱及滑片；电路符号：长方形中间斜线带箭头）
2. 与滑片接触的电阻丝表面绝缘漆被刮去
3. 6种
4. 变短；变小；变大
5. 能改变电阻的接法有甲、乙、丙、丁；不能改变电阻的接法有戊、己；正确接法：一上一下（接一个上端和一个下端接线柱）；否
6. 滑动变阻器的最大阻值为10Ω；允许通过的最大电流为2A
7. 使电路中电流最小，保护电路
8. 串联；串联时能改变电路总电阻，从而改变电流

【解析】：
1. 结构示意图包含绕有电阻丝的绝缘管、A/B（电阻丝两端接线柱）、C/D（金属杆两端接线柱）及滑片P；电路符号为长方形中间带箭头的斜线。
2. 滑片接触处电阻丝的绝缘漆被刮去，露出金属部分以保证导电接触。
3. 四个接线柱选两个，组合数为6种。
4. 滑片右移，BP段长度变短，电阻变小，电流变大。
5. 正确接法为“一上一下”（一个电阻丝接线柱和一个金属杆接线柱），接“两上”或“两下”电阻不变；改变电流方向不影响电阻变化作用。
6. 铭牌参数分别为最大阻值和允许通过的最大电流。
7. 最大阻值时电流最小，保护电路元件。
8. 串联才能改变总电阻和电流，并联无此作用。

C
