 解：在串联电路中，总电压等于各部分电路电压之和，所以$R_1$两端的电压$U_1 = U - U_2 = 8\ \text{V} - 6\ \text{V} = 2\ \text{V}。$

 串联电路中电流处处相等，根据欧姆定律$I = \frac{U}{R}，$通过$R_1$的电流$I_1 = \frac{U_1}{R_1} = \frac{2\ \text{V}}{4\ \Omega} = 0.5\ \text{A}，$此电流也等于通过$R_2$的电流$I_2。$

 则$R_2$的阻值$R_2 = \frac{U_2}{I_2} = \frac{6\ \text{V}}{0.5\ \text{A}} = 12\ \Omega。$

 答：$R_2$的阻值为$12\ \Omega。$

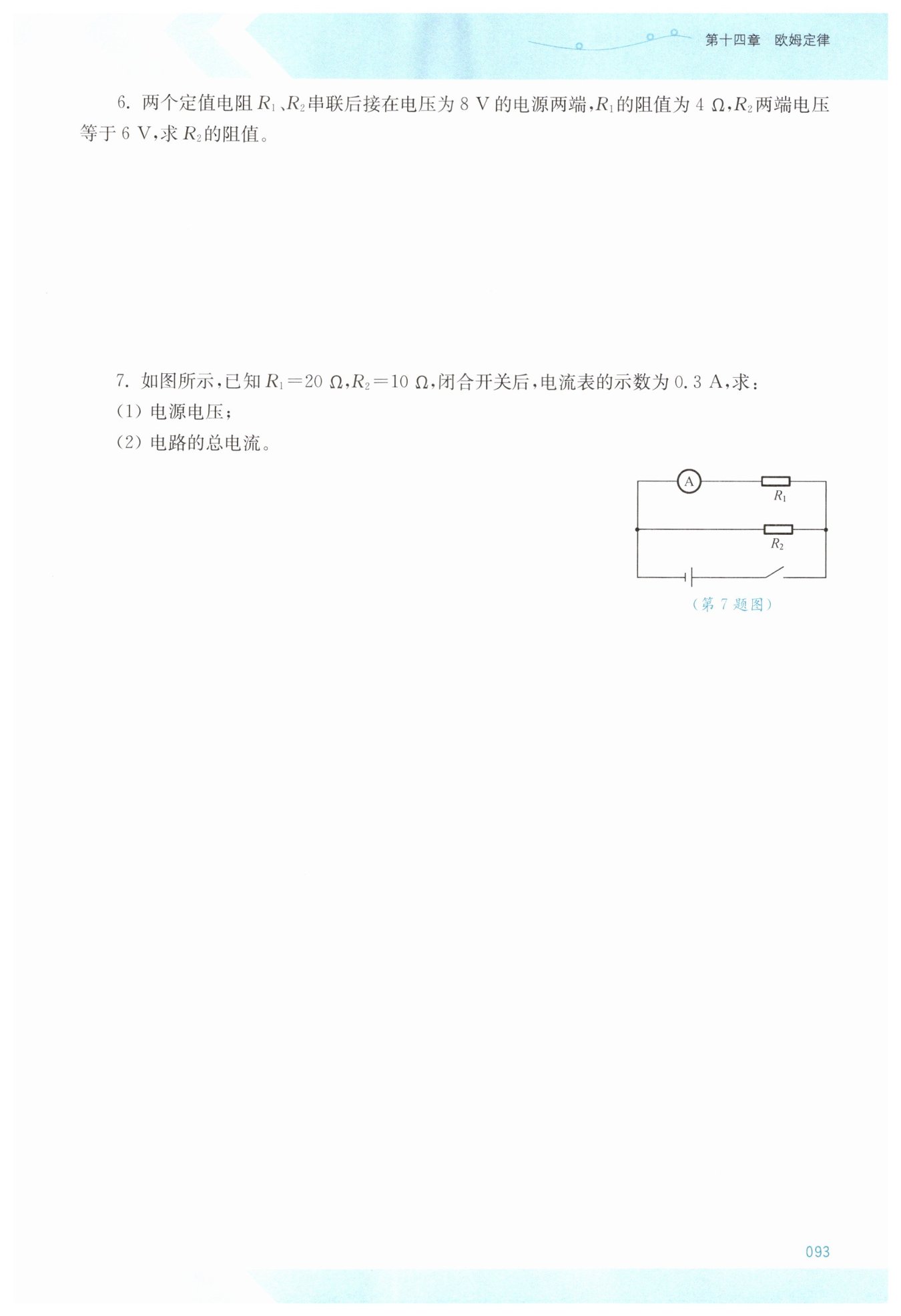

 解：（1）由电路图可知，$R_1$与$R_2$并联，电流表测通过$R_1$的电流$I_1 = 0.3\ \text{A}。$

 根据并联电路电压特点，电源电压$U$等于$R_1$两端电压，由欧姆定律$U = I_1R_1$可得：

 $U = 0.3\ \text{A} \times 20\ \Omega = 6\ \text{V}$

 （2）通过$R_2$的电流$I_2，$由欧姆定律$I_2 = \frac{U}{R_2}$可得：

 $I_2 = \frac{6\ \text{V}}{10\ \Omega} = 0.6\ \text{A}$

 并联电路总电流$I = I_1 + I_2 = 0.3\ \text{A} + 0.6\ \text{A} = 0.9\ \text{A}$

 答：（1）电源电压为$6\ \text{V}；$（2）电路的总电流为$0.9\ \text{A}。$

变大
2.5
2.5
