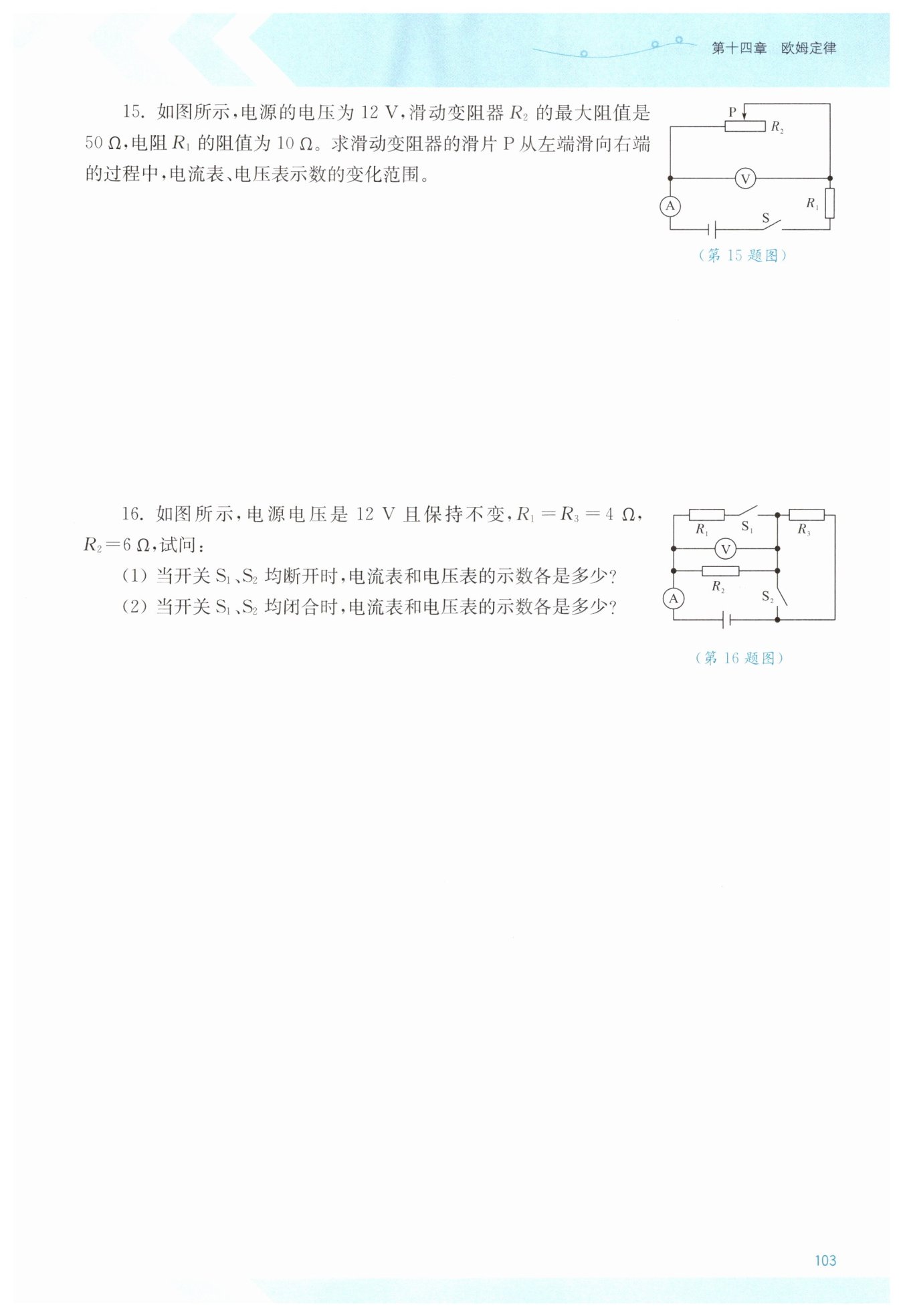

解：左端时 ​$ U_2=0\ \text {V}$​，​$I_{ }=\frac {U_{ }}{R_{1 }}=\frac {{ 12 }\ \text {V}}{{ 10 }Ω}={ 1.2 }\ \text {A}$​ 右端时 ​$ U_2=\frac {R_2}{R_1+R_2}U=10\ \text {V}$​ ​$ I_{ }=\frac {U_{ }}{R_{ 1}+R_2}=\frac {{ 12 }\ \text {V}}{{ 10 }Ω+50Ω}={ 0.2 }\ \text {A}$​ ​$ $​所以电流表由​$1.2\ \text {A}$​变为​$0.2\ \text {A}$​，电压表由​$0\ \text {V}$​变为​$10\ \text {V}$​

解：​$(1)I_{ }=\frac {U_{ }}{R_{ 2}+R_3}=\frac {{ 12 }\ \text {V}}{{ 6 }Ω+4Ω}={ 1.2 }\ \text {A}$​ ​$ U_2=IR_2=1.2\ \text {A}×6Ω=7.2\ \text {V}$​ ​$ (2)I_{ 1}=\frac {U_{ }}{R_{1 }}=\frac {{ 12 }\ \text {V}}{{ 4 }Ω}={ 3 }\ \text {A}$​ ​$ I_{ 2}=\frac {U_{ }}{R_{2 }}=\frac {{ 12 }\ \text {V}}{{ 6 }Ω}={ 2 }\ \text {A}$​ ​$ I=I_1+I_2=3\ \text {A}+2\ \text {A}=5\ \text {A}$​ ​$ U=12\ \text {V}$​

解：$U_2=IR_2=0.3\ \text {A}×10Ω=3\ \text {V}$
$ U_1=U-U_2=9\ \text {V}-3\ \text {V}=6\ \text {V}$
$ R_{ 1 }=\frac {U_{ 1 }}{I_{ }}=\frac {{ 6 }\ \text {V}}{{ 0.3 }\ \text {A}}={ 20 }Ω$
