C

选择的量程太小

改用0~3 A的大量程

B

滑动变阻器

电阻为零

最大阻值处

电压表示数$U_x$

$\frac{U_xR}{U - U_x}$

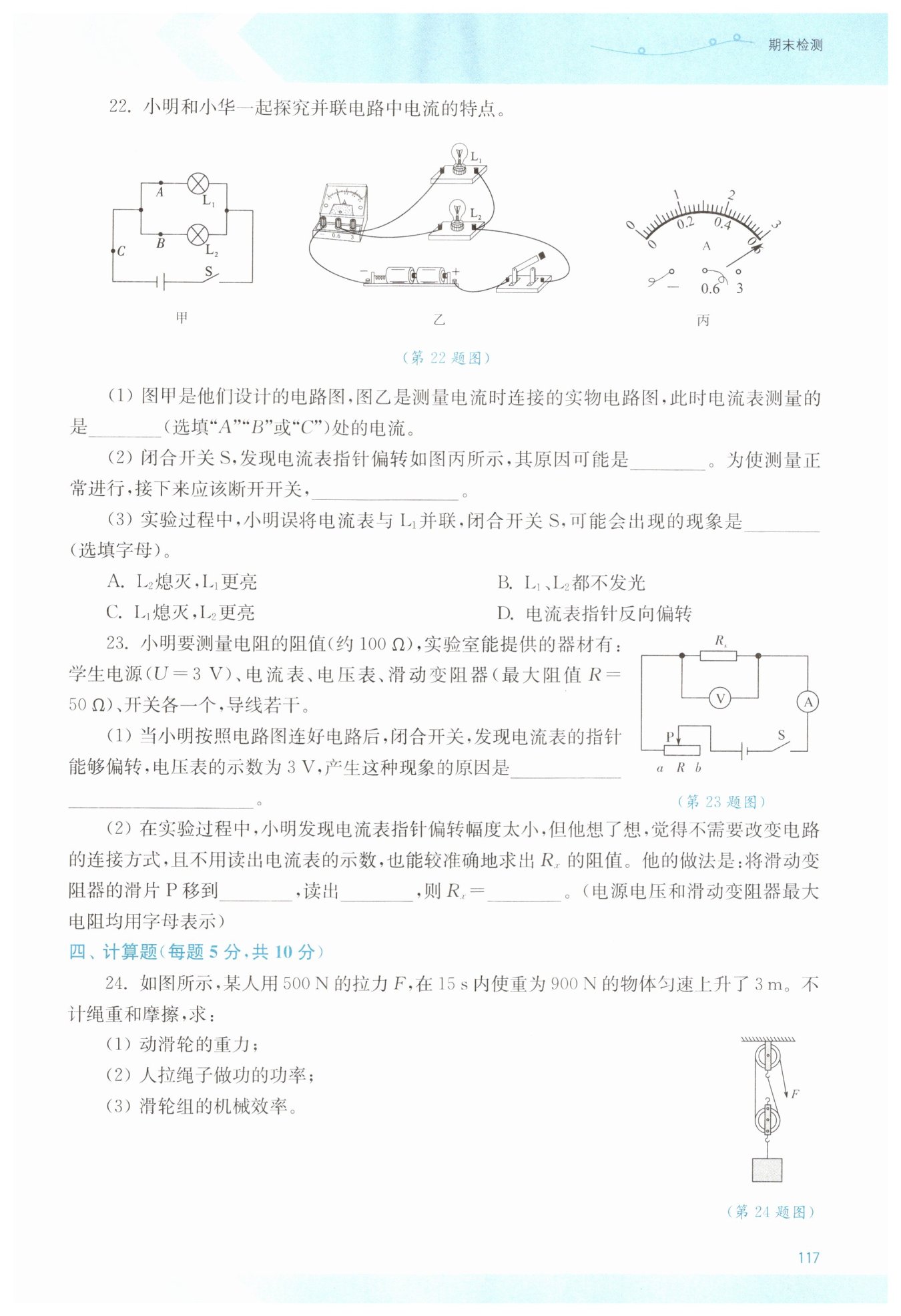

 解：（1）由图可知，承担物重的绳子段数$n=2，$不计绳重和摩擦，根据$F = \frac{1}{n}(G + G_{动})$可得，动滑轮的重力：

 $G_{动}=nF - G=2\times500\,\text{N}-900\,\text{N}=100\,\text{N}$

 （2）绳子自由端移动的距离：

 $s=nh=2\times3\,\text{m}=6\,\text{m}$

 人拉绳子做的总功：

 $W_{总}=Fs=500\,\text{N}\times6\,\text{m}=3000\,\text{J}$

 人拉绳子做功的功率：

 $P=\frac{W_{总}}{t}=\frac{3000\,\text{J}}{15\,\text{s}}=200\,\text{W}$

 （3）有用功：

 $W_{有}=Gh=900\,\text{N}\times3\,\text{m}=2700\,\text{J}$

 滑轮组的机械效率：

 $\eta=\frac{W_{有}}{W_{总}}\times100\%=\frac{2700\,\text{J}}{3000\,\text{J}}\times100\%=90\%$

使杠杆的自重对杠杆的平衡不产生影响
调整硬币的放置位置
右

解：$(1)G_{动}=2F-G=2×500 \text {N}-900 \text {N}=100 \text {N}$
$ (2)W=Fs={ 500 } N×{ 2×3 } m={ 3000 } J$
$ P=\frac {W}{t}=\frac {{ 3000 } J}{{ 15 } s}={ 200 } W$
$ (3)W_{有}=Gh={ 900 } \text {N}×{ 3 } \text {m}={ 2700 } \text {J}$
$ η=\frac {W_{有}}{W}×100\%=\frac {{ 2700 } J}{{ 3000 } J}×100\%={ 90 }\%$
