弹性
弹性势
D
(c)
小于
越大
【分析】

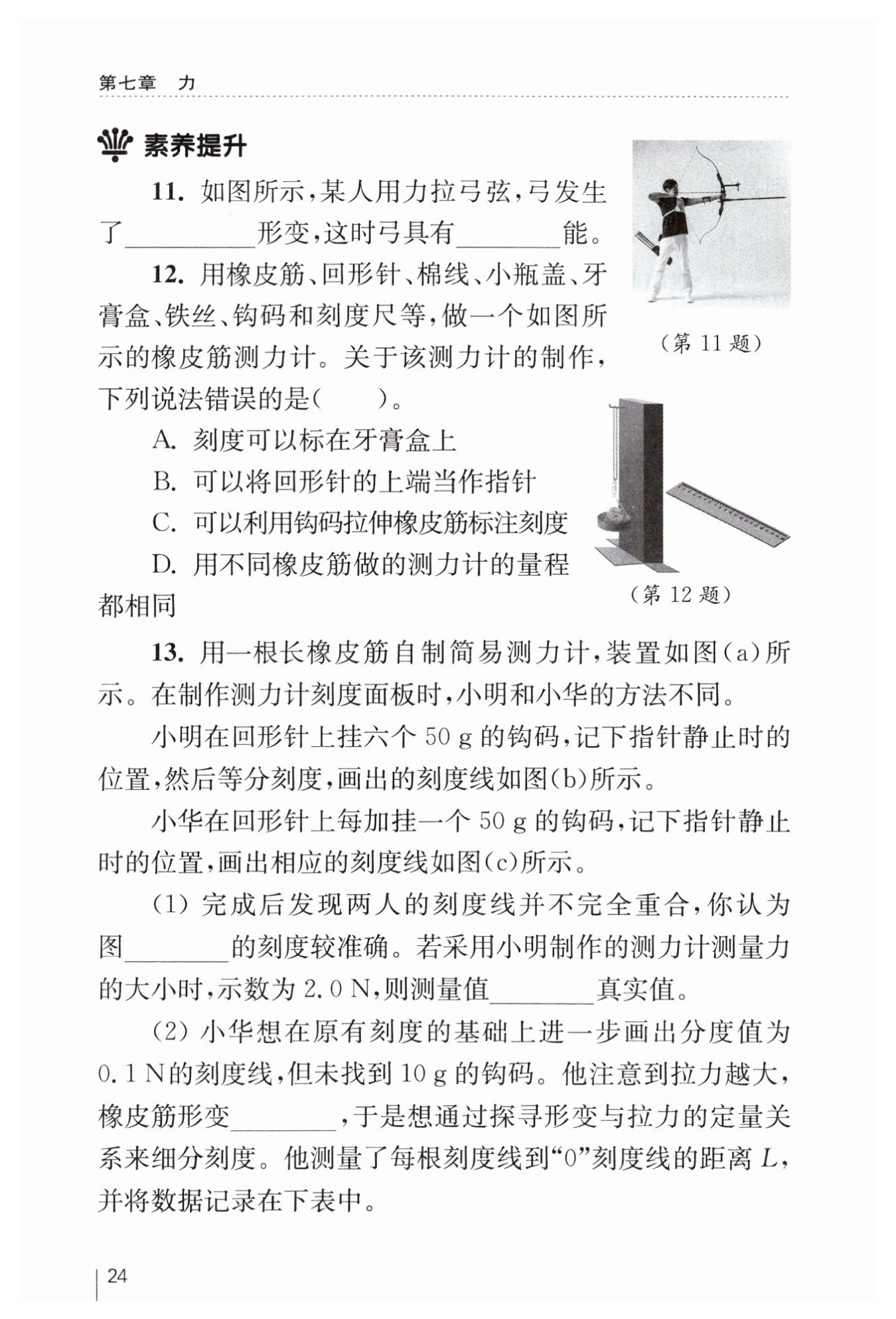

首先判断弓的形变类型：当撤去拉弓弦的外力后，弓能恢复原来的形状，这符合弹性形变的特征；再结合势能相关知识，发生弹性形变的物体具有弹性势能，进而确定第二个空的答案。
【解析】
当人用力拉弓弦时，弓的形状发生改变，撤去外力后弓能够恢复原来的形状，所以弓发生了弹性形变；根据弹性势能的定义，发生弹性形变的物体具有弹性势能，因此这时弓具有弹性势能。
【答案】
弹性；弹性势
【知识点】
弹性形变；弹性势能
【点评】
本题结合生活中的射箭场景，考查对弹性形变和弹性势能概念的理解，属于基础概念题，难度较低，易于掌握。
【难度系数】
0.9
【分析】
要判断该自制橡皮筋测力计制作说法错误的选项，需结合弹簧测力计的原理和橡皮筋的弹性特性分析每个选项：首先明确测力计的刻度需要标在平整的载体上，指针要能随橡皮筋伸长同步移动，标注刻度可利用已知重力的钩码，而不同橡皮筋的弹性限度不同，量程也会不同。
【解析】
逐一分析各选项：
A. 牙膏盒表面平整，适合标注刻度，该说法正确；
B. 回形针的上端可随橡皮筋伸长同步移动，能够当作指针指示刻度，该说法正确；
C. 钩码的重力是已知量，可通过钩码拉伸橡皮筋，根据橡皮筋的伸长量来标注刻度，该说法正确；
D. 不同橡皮筋的弹性限度不同，因此用不同橡皮筋制作的测力计量程不同，该说法错误。
本题要求选择错误的说法，故选D。
【答案】
D
【知识点】
弹簧测力计原理、弹性限度
【点评】
本题考查自制橡皮筋测力计的相关知识，需结合弹性特性分析各选项，加深对测力计制作原理的理解。
【难度系数】
0.8
【分析】
1. 第(1)问：首先明确测力计的核心原理是在弹性限度内，橡皮筋的伸长量与拉力成正比，但超出弹性限度后二者不再成正比。小明直接等分刻度，默认橡皮筋伸长量始终和拉力成正比，不符合实际形变规律；小华通过逐个添加钩码标记指针位置，是依据橡皮筋实际形变刻画刻度，更贴合真实情况，因此图(c)刻度更准确。当用小明的测力计测量2.0N的力时，由于橡皮筋实际伸长量小于正比假设下的伸长量，所以测量值小于真实值。
2. 第(2)问：根据弹性形变的特性，在弹性限度内拉力越大，橡皮筋形变越大；再结合给出的L-F图像的定量关系，即可确定2.2N对应的刻度线位置。
【解析】
(1) 橡皮筋的伸长量仅在弹性限度内与拉力成正比，小明直接等分刻度默认二者始终成正比，不符合实际；小华每增加一个钩码就标记指针位置，更贴合橡皮筋的实际形变规律，因此图(c)的刻度更准确。当小明制作的测力计示数为2.0N时，由于橡皮筋实际伸长量小于正比假设下的伸长量，故测量值小于真实值。
(2) 在弹性限度内，拉力越大，橡皮筋形变越大；根据表格数据对应的L-F图像的定量关系，可在图(e)中对应位置画出2.2N的刻度线（位置如参考答案图所示）。
【答案】
(1) (c)；小于
(2) 越大；（刻度线位置见参考答案对应图像）
【知识点】
测力计制作原理；弹性形变特性
【点评】
本题围绕自制测力计展开，考查对弹性形变与拉力关系的理解，区分两种刻度制作方法的合理性，同时渗透了通过实验数据探寻定量规律的科学思维，注重理论联系实际。
【难度系数】
0.6
