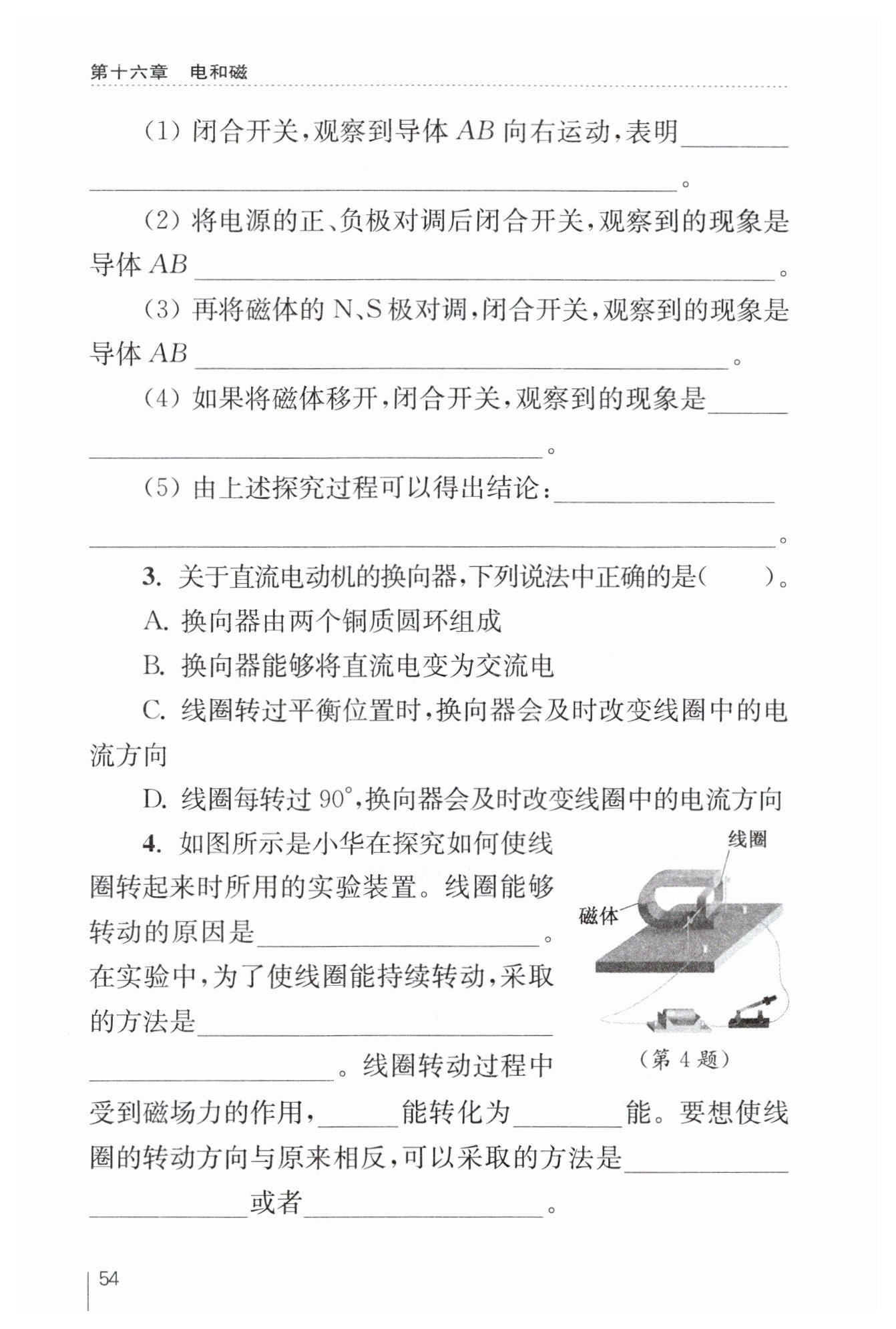

第54页 - 苏科版物理补充习题九年级上下册答案

通电导

体在磁场中会受到力的作用

 向左运动

 向右运动

导体AB不运动

通电导体在磁场中

会受到力的作用且受力方向与电流方向和磁场方向有关

C

磁场对通电线圈有力的作用

将线圈引线一端的绝缘层全部

刮掉，另一端只刮掉半周将线圈引线一端的绝缘层全部刮掉，另一端只刮掉半周

电

机械

改变电流方

向改变电流方向

改变磁场方向

【分析】
要解决这道题，需先明确直流电动机换向器的结构、作用及工作时机，再逐个分析选项：
1. 回忆换向器的结构：换向器是由两个铜质半环组成，而非完整圆环，据此可判断A选项正误；
2. 明确换向器的作用：换向器的核心作用是改变线圈中的电流方向，使线圈持续转动，并非将直流电转化为交流电，据此判断B选项；
3. 掌握换向器的工作时机：当线圈转过平衡位置时，若不改变电流方向，线圈会因受力阻碍而停止转动，此时换向器及时改变线圈中的电流方向，让线圈受力方向改变，从而持续转动，以此判断C选项；
4. 确定换向的角度：线圈每转过180°（经过一次平衡位置）时，换向器才会改变电流方向，并非90°，据此判断D选项。
【解析】
对各选项逐一分析：
A. 换向器由两个铜质半环组成，而非完整的铜质圆环，A错误；
B. 换向器的作用是改变线圈中的电流方向，无法将直流电变为交流电，B错误；
C. 当线圈转过平衡位置时，换向器会及时改变线圈中的电流方向，使线圈受力方向改变，保证线圈持续转动，C正确；
D. 线圈每转过180°（经过一次平衡位置），换向器才会改变线圈中的电流方向，不是90°，D错误。
【答案】
C
【知识点】
直流电动机换向器的结构与作用
【点评】
本题考查直流电动机换向器的相关基础概念，需准确区分换向器的结构、作用及工作时机，避免混淆易错误点（如换向器的组成形式、换向角度等），属于对核心基础知识点的考查。
【难度系数】
0.7

【分析】
这道题是关于通电线圈在磁场中转动的实验探究题，解题时可围绕电动机的相关知识逐步分析：首先思考线圈转动的根本原因，回忆通电导体在磁场中的受力特点；接着考虑线圈持续转动的问题，要解决平衡位置受力平衡的困境，需想到改变半周电流的方法；能量转化方面，从消耗和获得的能量类型分析；最后根据影响线圈转动方向的因素，确定改变转动方向的办法。
【解析】
1. 线圈能够转动的原因：通电线圈处于磁体的磁场中，根据磁场对通电导体有力的作用的原理，通电线圈受到磁场力的作用，从而发生转动。
2. 使线圈持续转动的方法：当线圈转到平衡位置时，线圈受力平衡，无法继续转动。此时将线圈引线一端的绝缘层全部刮掉，另一端只刮掉半周，这样在半周内线圈中有电流通过，受到磁场力作用转动，另半周利用惯性继续转动，以此实现持续转动。
3. 能量转化：线圈转动过程中，消耗了电能，同时获得了机械能，所以是电能转化为机械能。
4. 改变转动方向的方法：线圈的转动方向与电流方向和磁场方向有关，因此可以采取改变电流方向或者改变磁场方向的方法，使线圈的转动方向与原来相反。
【答案】
磁场对通电线圈有力的作用；将线圈引线一端的绝缘层全部刮掉，另一端只刮掉半周；电；机械；改变电流方向；改变磁场方向
【知识点】
磁场对电流的作用；电动机工作原理；能量转化
【点评】
本题综合考查了电动机的工作原理、持续转动的改进措施、能量转化以及影响转动方向的因素，是对电动机相关核心知识的全面考查，需要熟练掌握电动机的工作过程及原理。
【难度系数】
0.6
