第60页 - 苏科版物理补充习题九年级上下册答案

B

竖直

导体AB

无

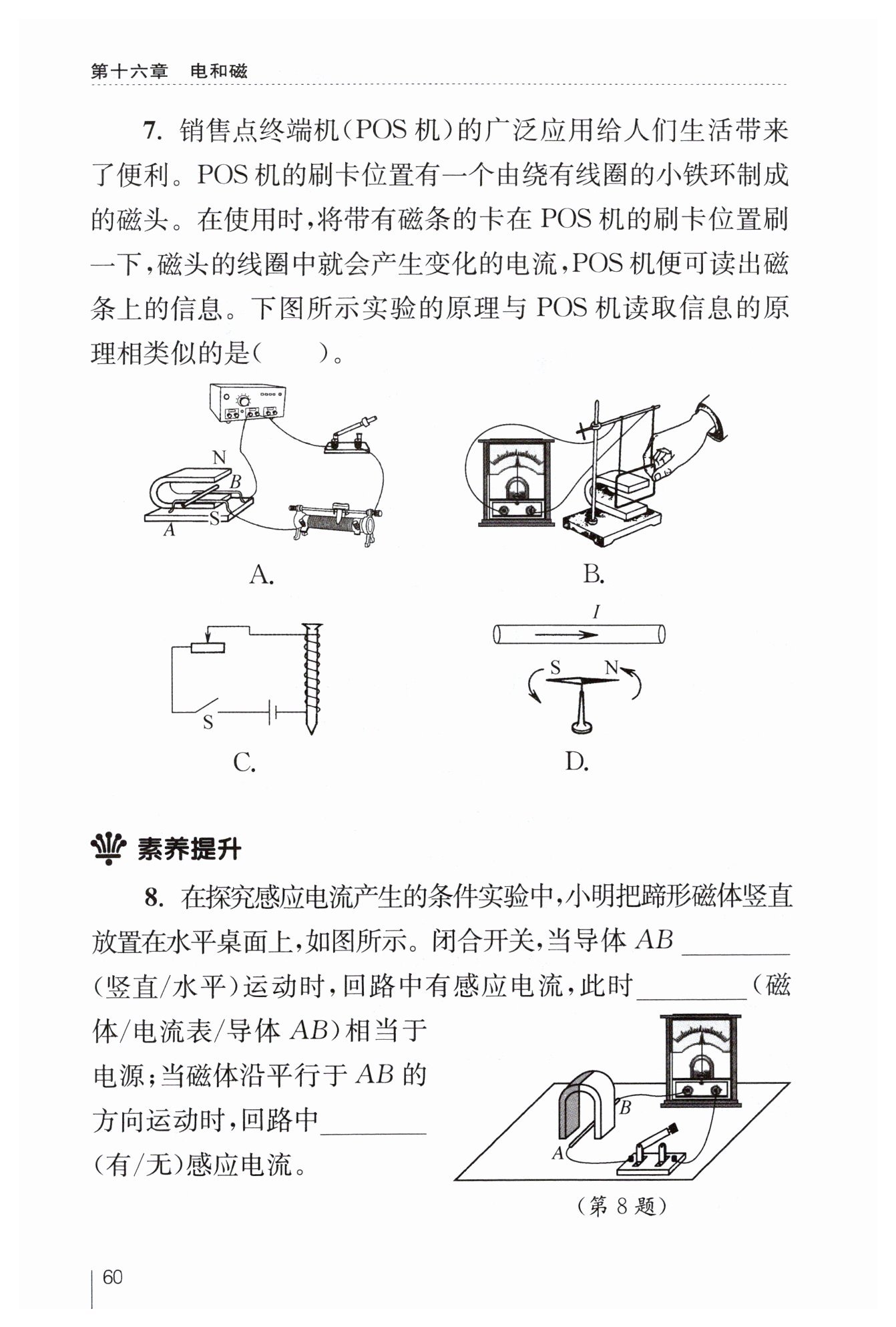

【分析】
首先明确POS机读取信息的核心原理：带有磁条的卡刷过磁头时，磁头线圈中产生变化的电流，这属于电磁感应现象（闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，本质是机械能转化为电能）。
接下来逐一分析选项的实验原理，通过对比找出与电磁感应原理一致的选项：
1. 先观察装置是否有电源：电磁感应现象的装置无电源，是“生电”的过程；而磁场对电流的作用装置有电源，是“耗电运动”的过程；电流的磁效应是电生磁，也会有电源或通电导体。
2. 对每个选项逐一判断：
A图有电源，是通电导体在磁场中受力运动，属于电能转化为机械能，和POS机原理不同；
B图无电源，导体切割磁感线时电流表指针偏转，说明产生感应电流，是电磁感应，和POS机原理一致；
C图是通电螺线管，利用电流的磁效应，原理不同；
D图是奥斯特实验，证明电流的磁效应，原理不同。
【解析】
POS机读取信息的原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中产生感应电流，该过程将机械能转化为电能。
A装置：电路中有电源，通电导体在磁场中受力运动，是电动机的工作原理，将电能转化为机械能，与POS机原理不符；
B装置：电路无电源，导体在磁场中做切割磁感线运动时，灵敏电流表指针偏转，说明产生了感应电流，属于电磁感应现象，与POS机读取信息的原理一致；
C装置：是通电螺线管，利用电流的磁效应工作，与POS机原理不符；
D装置：奥斯特实验，证明通电导体周围存在磁场（电流的磁效应），与POS机原理不符。
【答案】
B
【知识点】
电磁感应现象；电流的磁效应；磁场对电流的作用
【点评】
本题的关键是准确区分电磁感应、磁场对电流的作用、电流的磁效应这三类电磁学基本现象，可通过装置是否有电源快速判断核心原理，同时要理解不同现象的能量转化和应用场景。
【难度系数】
0.6

【分析】
首先回忆感应电流产生的条件：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。蹄形磁体竖直放置时，磁感线沿水平方向（磁体外部从N极指向S极）。要使导体AB切割磁感线，运动方向需与磁感线方向垂直，因此竖直运动时能切割磁感线，产生感应电流；此时导体AB切割磁感线产生感应电动势，相当于电源。当磁体沿平行于AB的方向运动时，导体AB与磁感线的相对运动方向平行，未切割磁感线，不满足感应电流产生的条件。
【解析】
1. 蹄形磁体竖直放置，磁感线为水平方向，导体AB竖直运动时，会切割磁感线，满足感应电流产生的条件，所以回路中有感应电流。
2. 此时导体AB切割磁感线，将机械能转化为电能，相当于电源。
3. 当磁体沿平行于AB的方向运动时，导体AB与磁感线相对运动方向平行，没有切割磁感线，不满足感应电流产生的条件，因此回路中无感应电流。
【答案】
竖直；导体AB；无
【知识点】
电磁感应现象
【点评】
本题核心考查感应电流产生的条件，需明确切割磁感线的运动方向，理解切割磁感线的导体相当于电源，同时要注意相对运动对感应电流的影响。
【难度系数】
0.6
