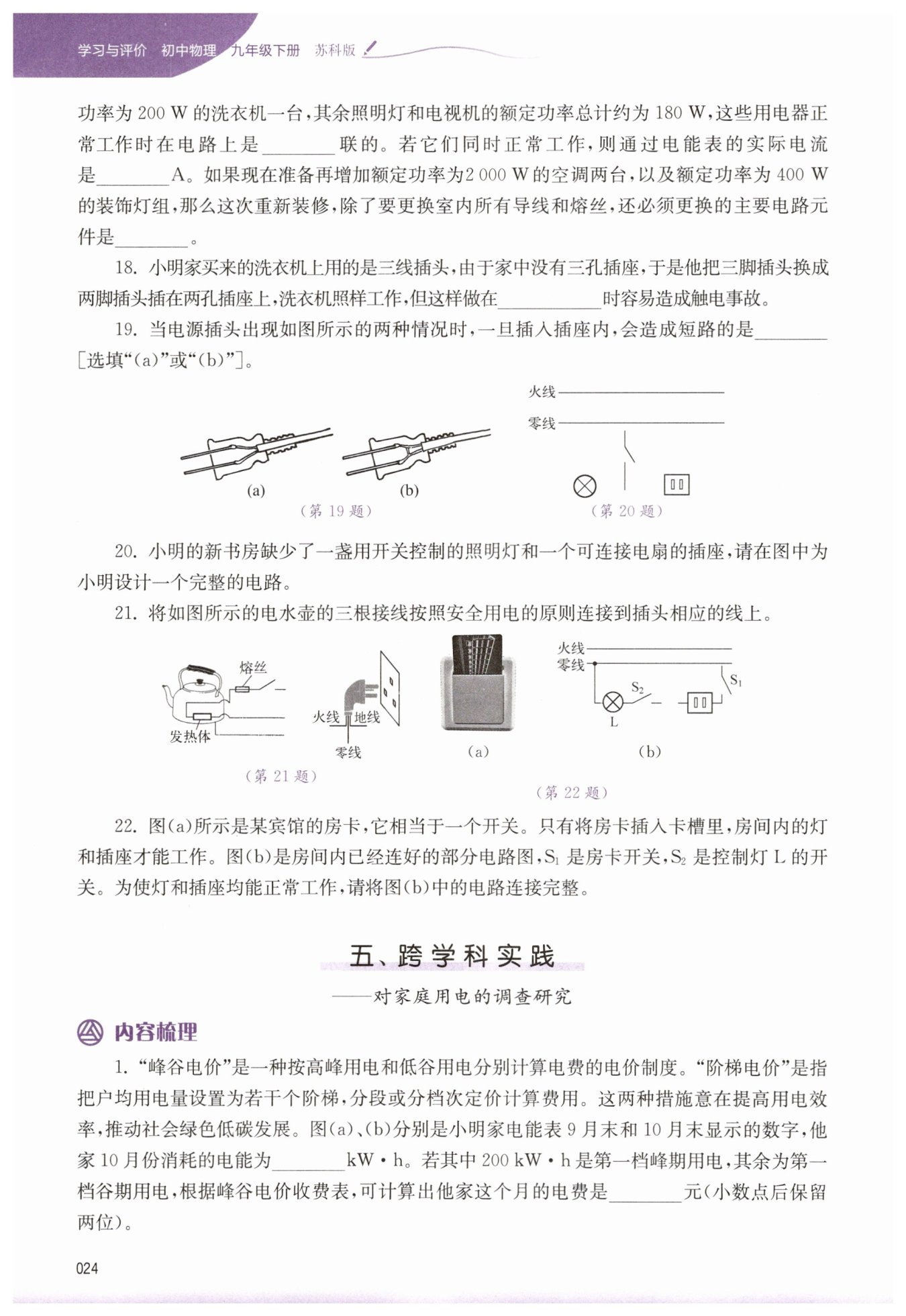

【分析】
首先回忆三线插头的作用：三线插头的其中一个脚是连接用电器金属外壳与大地的，目的是当用电器内部绝缘层破损导致外壳带电时，电流可通过地线导入大地，避免人体触电。现在把三脚插头换成两脚插头，就失去了接地保护。接下来思考引发触电的场景：当洗衣机内部绝缘损坏，外壳带电时，没有地线将电导走，人体接触带电的外壳就会发生触电事故，因此需要填写外壳带电的情况。
【解析】
三线插头的接地脚用于将洗衣机的金属外壳与大地相连，正常情况下，若洗衣机内部绝缘层破损，金属外壳带电，电流会通过地线导入大地，不会对人体造成危害。当换成两脚插头后，洗衣机外壳失去了接地保护，当洗衣机外壳因内部绝缘破损而带电时，人体接触带电的外壳，电流会通过人体流向大地，从而造成触电事故。
【答案】
外壳带电
【知识点】
接地保护原理、三线插头作用
【点评】
本题考查安全用电的基础知识，提醒我们不能随意更换用电器的插头，应使用三孔插座保证用电器外壳接地，避免触电事故的发生，需增强安全用电意识。
【难度系数】
0.8
【分析】
首先明确短路的定义：电流不经过用电器，直接将电源两极连通的电路状态。然后观察两个插头的情况：图(a)中仅单根导线绝缘层破损，火线与零线未直接连通；图(b)中火线和零线通过破损部位直接连接，插入插座后会直接连通电源两极，符合短路的特征，由此判断出会造成短路的情况。
【解析】
短路是指电流不经过用电器，直接从电源的一端流回到另一端的电路状态。
对于图(a)：只有一根导线的绝缘层破损，火线和零线没有直接连通，插入插座后不会造成短路；
对于图(b)：火线和零线通过破损的部分直接连接在一起，当插入插座后，电流会不经过用电器直接从火线回到零线，形成短路。
因此会造成短路的是(b)。
【答案】
(b)
【知识点】
短路的定义、家庭电路故障
【点评】
本题考查对短路概念的理解和家庭电路故障的识别，需掌握短路的本质是电源两极直接连通，这是保障家庭用电安全的基础知识点。
【难度系数】
0.8
【分析】
要设计符合要求的家庭电路，需遵循家庭电路的安全连接规则：
1. 开关控制照明灯时，开关必须与照明灯串联，且要接在火线和照明灯之间，断开开关时照明灯不带电，保障用电安全；
2. 照明灯的顶端金属点需接经开关的火线，螺旋套接零线，避免更换灯泡时触电；
3. 插座需与照明灯并联（家庭电路用电器并联），遵循“左零右火”接线原则，保证二者可独立工作。
按照以上思路逐步完成电路连接。
【解析】
1. 照明灯与开关的连接：从火线引出导线连接开关一端，开关另一端连接灯泡的顶端金属触点；灯泡的螺旋套接零线，实现开关对灯泡的控制且符合安全规范。
2. 插座的连接：插座与灯泡并联，插座左侧接线柱接零线，右侧接线柱接火线，满足“左零右火”的接线要求，确保插座可正常使用且与灯泡独立工作。
【答案】
电路连接：开关串联在火线与照明灯的顶端金属点之间，照明灯的螺旋套接零线；插座左孔接零线，右孔接火线，且插座与照明灯并联（对应画出符合要求的电路图即可）。
【知识点】
家庭电路连接规则、开关与用电器连接、插座接线原则
【点评】
本题考查家庭电路的实际应用，核心是掌握开关、灯泡、插座的正确安全连接方式，这些是家庭电路连接的基础要点，需熟练掌握以保障用电安全。
【难度系数】
0.6
【分析】
要解决这个问题，需结合家庭电路安全用电规则逐步思考：
1. 首先回忆三脚插头的接线规范：遵循“左零右火中间地”，即插头左侧接零线（N）、右侧接火线（L）、顶部接接地线（E）。
2. 电水壶是有金属外壳的用电器，为防止漏电时金属外壳带电引发触电，其金属外壳必须与地线相连。
3. 最后对应连接：将电水壶的金属外壳接线柱接插头的接地脚，另外两个电源接线柱分别接插头的零线脚和火线脚，匹配左零右火的要求。
【解析】
按照安全用电原则，具体连接步骤如下：
1. 确定三脚插头的接线对应关系：插头左侧接线柱接零线，右侧接线柱接火线，顶部接线柱接地线。
2. 电水壶的金属外壳接线端与插头的顶部接地接线柱相连，实现外壳接地，规避漏电触电风险。
3. 电水壶的另外两个电源输入接线端，分别连接到插头的左侧零线接线柱和右侧火线接线柱，完成完整的安全接线。
【答案】
正确连接为：三脚插头左孔接零线，右孔接火线，上孔接地线；电水壶的金属外壳接线端连接插头的上孔（地线），电水壶的另外两个电源接线端分别连接插头的左孔（零线）和右孔（火线），具体接线示意图参考参考答案中的对应图片。
【知识点】
1. 三脚插头接线规则
2. 金属外壳用电器接地要求
【点评】
本题考查家庭电路中三脚插头与带金属外壳用电器的安全连接，核心是掌握“左零右火中间地”的接线原则和金属外壳接地的安全规范，属于家庭电路基础考点，需牢记安全用电基本规则，避免触电隐患。
【难度系数】
0.8
【分析】
首先，我们需要明确家庭电路的连接规则：总开关应控制整个电路且接在火线上，保证断开开关时用电器不带电；插座与用电器需并联，以实现独立工作；控制灯泡的开关应接在火线与灯泡之间，符合安全用电要求。
解题思路：
1. 确定房卡开关S₁的作用：它是总开关，所以要接在火线上，作为干路开关，控制整个房间的电路；
2. 分析灯泡的连接：开关S₂控制灯泡L，所以火线需先经过S₂，再接入灯泡，灯泡另一端接零线，这样断开S₂时，灯泡不带电；
3. 分析插座的连接：插座要与灯泡并联，才能独立工作，按照“左零右火”的原则，零线接插座左孔，经过S₁后的火线接插座右孔。
【解析】
1. 连接总开关支路：将火线与开关S₁的一端相连，S₁的另一端引出两条支路；
2. 连接灯泡支路：其中一条支路与开关S₂的一端相连，S₂的另一端连接灯泡L的一端，灯泡L的另一端连接零线；
3. 连接插座支路：另一条支路连接插座的右接线柱，零线直接连接插座的左接线柱，完成电路连接。
【答案】
完整电路连接如下：
火线连接开关S₁的一端，S₁另一端分为两条支路：
① 一条支路连接开关S₂，S₂另一端连接灯泡L的一端，灯泡L的另一端接零线；
② 另一条支路连接插座的右接线柱，零线连接插座的左接线柱。
【知识点】
家庭电路连接、安全用电原则、并联电路应用
【点评】
本题考查家庭电路的实际应用，核心是掌握家庭电路中开关、用电器、插座的正确连接规则，既要保证用电器正常工作，又要符合安全用电要求，是对家庭电路基础知识的典型考查。
【难度系数】
0.6
【分析】
要计算10月份消耗的电能，需用电能表10月末的示数减去9月末的示数，注意电能表最后一位是小数位；计算电费时，先求出谷期用电量（总用电量减去峰期用电量），再分别用峰期、谷期的电价乘以对应用电量，最后将两部分电费相加得到总电费。
【解析】
1. 计算10月份消耗的电能：
电能表的读数最后一位为小数位，由图可知9月末示数为3358.5 kW·h，10月末示数为3571.0 kW·h，因此10月份消耗的电能：
$ W = 3571.0\ \mathrm{kW·h} - 3358.5\ \mathrm{kW·h} = 212.5\ \mathrm{kW·h} $
2. 计算谷期用电量：
谷期用电量 $ W_{\mathrm{谷}} = 212.5\ \mathrm{kW·h} - 200\ \mathrm{kW·h} = 12.5\ \mathrm{kW·h} $
3. 计算总电费：
根据峰谷电价收费表，第一档峰期电价为0.558元/kW·h，谷期电价为0.363元/kW·h，则：
峰期电费：$ 200\ \mathrm{kW·h} × 0.558\ \mathrm{元/kW·h} = 111.6\ \mathrm{元} $
谷期电费：$ 12.5\ \mathrm{kW·h} × 0.363\ \mathrm{元/kW·h} = 4.5375\ \mathrm{元} $
总电费：$ 111.6\ \mathrm{元} + 4.5375\ \mathrm{元} \approx 116.14\ \mathrm{元} $
【答案】
212.5；116.14
【知识点】
电能表的使用；电费分段计算
【点评】
本题结合生活中的“峰谷电价”制度，考查电能表读数与电费计算，既需要掌握电能表的读数规则，又要理清分段计费的逻辑，体现了物理知识在生活实际中的应用。
【难度系数】
0.7
