【分析】

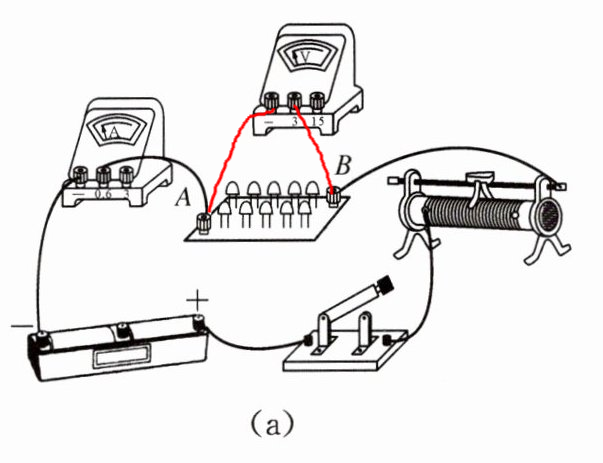

1. 第(1)问：回忆滑动变阻器的使用规则，闭合开关前需调到最大阻值处来保护电路。观察图(a)中滑动变阻器的接线柱，右下接线柱接入电路，滑片移至右端时，接入的电阻丝最长、阻值最大，据此确定滑片位置。
2. 第(2)问：根据电路现象分析故障：电流表有示数说明电路是通路；电压表无示数、灯泡不亮，若灯泡短路，电压表会被短路（示数为0），同时电路保持通路，电流表有示数，符合现象；若灯泡断路，电路会断开，电流表无示数，与现象不符，因此判断故障为灯泡短路。
3. 第(3)问：先确定电流表的量程和分度值，读出电流示数，再根据额定功率公式$P=UI$，代入额定电压和测得的电流计算额定功率。
4. 第(4)问：结合图(c)的电路逻辑分析：步骤①中，通过开关控制让灯泡正常发光（电流为额定电流$I_额$）；步骤②中，测出干路电流，利用并联电路的电流规律算出定值电阻的电流，再结合欧姆定律得到定值电阻两端的电压（即灯泡的额定电压），最后根据$P=UI$推导额定功率表达式。
【解析】
(1) 闭合开关前，滑动变阻器需调到最大阻值处保护电路。由图(a)可知，滑动变阻器右下接线柱接入电路，滑片移至右端时，接入电路的电阻丝最长，阻值最大。
(2) 闭合开关后电流表有示数，说明电路是通路；电压表无示数、灯泡不亮，符合“灯泡短路”的故障特征（灯泡短路时，电压表被短路示数为0，电路仍通路，电流表有示数）。
(3) 由图(b)可知，电流表选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，示数为$0.3\mathrm{A}$。已知灯泡额定电压$U_{额}=2.5\mathrm{V}$，根据$P_{额}=U_{额}I_{额}$，代入得：
$P_{额}=2.5\mathrm{V}×0.3\mathrm{A}=0.75\mathrm{W}$
(4) 步骤①中，灯泡正常发光，其额定电流为$I_额$；步骤②中，干路电流为$I$，根据并联电路电流规律，通过$R_0$的电流$I_0=I-I_{额}$。由欧姆定律可得$R_0$两端电压$U_0=I_0R_0=(I-I_{额})R_0$，并联电路电压相等，故灯泡额定电压$U_{额}=U_0$，因此灯泡额定功率：
$P_{额}=U_{额}I_{额}=(I-I_{\mathrm{额}})R_{0}I_{\mathrm{额}}$
【答案】
(1) $\boldsymbol{右}$
(2) $\boldsymbol{短路}$
(3) $\boldsymbol{0.75}$
(4) $\boldsymbol{(I-I_{\mathrm{额}})R_{0}I_{\mathrm{额}}}$
【知识点】
1. 滑动变阻器的使用
2. 电路故障分析
3. 电功率的计算
4. 并联电路的电流、电压规律
【点评】
本题是测量灯泡电功率的综合实验题，覆盖了实验器材操作、故障判断、常规计算和特殊方法测功率多个考点，既考查了实验操作的基础规范，又要求学生灵活运用电学规律分析推导，是中考电学实验的典型题型。
【难度系数】
0.6
