解:
(1) 由$P=I^2R$得电路中的电流
$I=\sqrt{\frac{P}{R}}=\sqrt{\frac{0.08\ \mathrm{W}}{50\ \Omega}}=0.04\ \mathrm{A}$
(2) 电阻$R$两端电压$U_R=IR=0.04\ \mathrm{A} × 50\ \Omega=2\ \mathrm{V}$
LED灯两端电压$U_{\mathrm{L}}=U-U_R=4.2\ \mathrm{V}-2\ \mathrm{V}=2.2\ \mathrm{V}$
10 min内LED灯消耗的电能
$W_{\mathrm{L}}=U_{\mathrm{L}}It=2.2\ \mathrm{V} × 0.04\ \mathrm{A} × 600\ \mathrm{s}=52.8\ \mathrm{J}$
解:
(1) 灯泡额定电流$I_{\mathrm{额}}=\frac{P_{\mathrm{额}}}{U_{\mathrm{额}}}=\frac{3.6\ \mathrm{W}}{6\ \mathrm{V}}=0.6\ \mathrm{A}$
要使灯泡正常发光,需串联分压电阻$R,$分压$U_R=U-U_{\mathrm{额}}=9\ \mathrm{V}-6\ \mathrm{V}=3\ \mathrm{V}$
$R=\frac{U_R}{I_{\mathrm{额}}}=\frac{3\ \mathrm{V}}{0.6\ \mathrm{A}}=5\ \Omega$
电阻丝长度$L=\frac{5\ \Omega}{0.5\ \Omega/\mathrm{cm}}=10\ \mathrm{cm}$
电路设计:灯泡与长度大于10 cm的电阻丝串联,滑动触头可在电阻丝上滑动(电路图:电源、开关、灯泡、带滑动触头的电阻丝串联)
制作方案:截取一段长度大于10 cm的电阻丝,一端与灯泡连接,将该端起10 cm的电阻丝用绝缘胶带固定作为分压电阻;在剩余电阻丝上制作可滑动的铜线环,用软导线连接铜线环与电源,接入开关、灯泡组成闭合电路,完成调光电灯制作。
不能真正节能。因为调光电阻丝会因电流通过发热,产生能量损耗,节能效果差。
【分析】

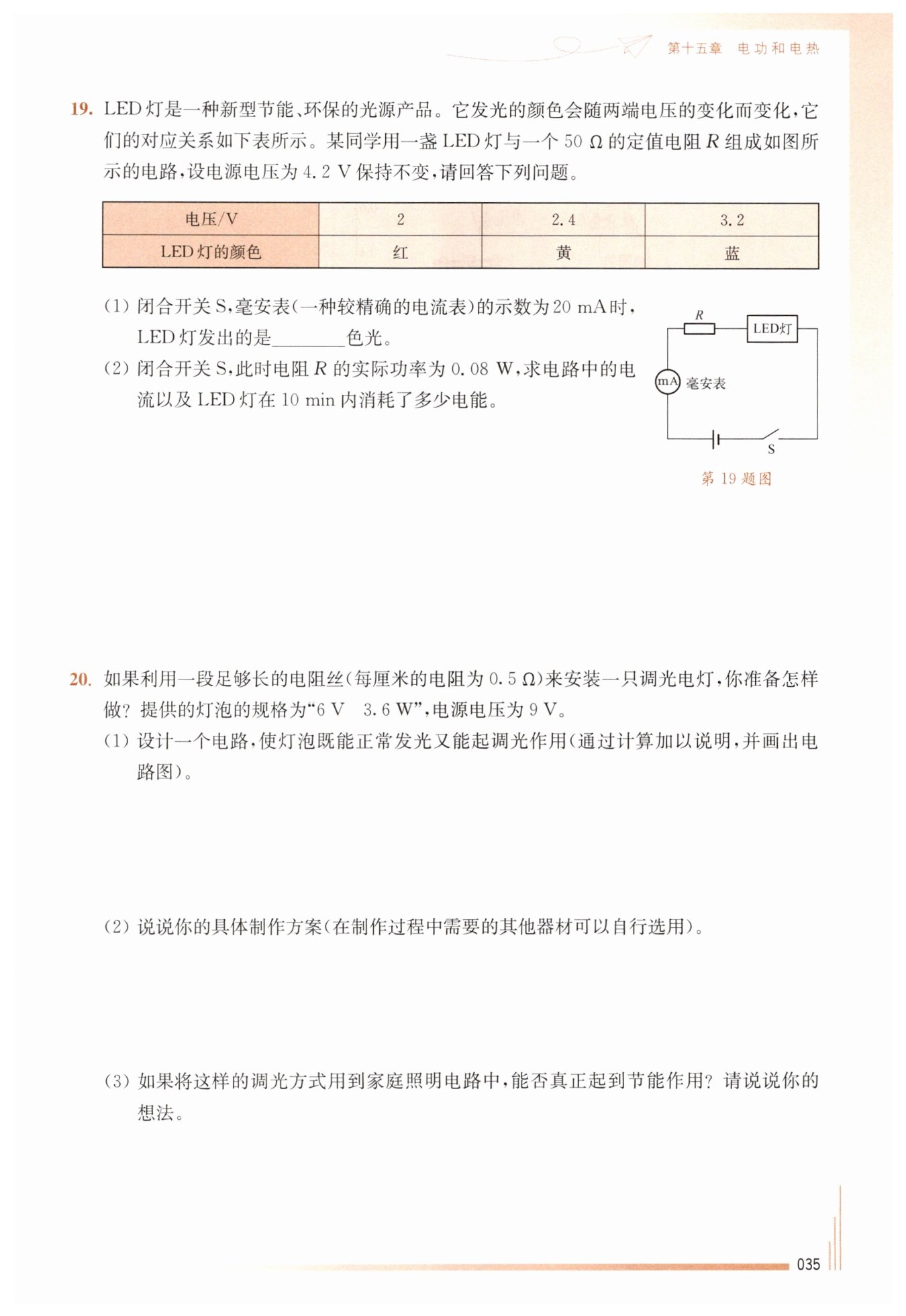

(1) 首先,LED灯与定值电阻R串联,串联电路中电流处处相等。已知电流为20mA,根据欧姆定律先计算定值电阻R两端的电压,再利用电源电压减去R两端的电压得到LED灯两端的电压,最后对照题目中的电压与发光颜色对应表格,确定LED灯的发光颜色。
(2) 已知定值电阻R的实际功率,根据电功率公式$P=I^2R$变形可求出电路中的电流;再利用欧姆定律求出R两端的电压,结合串联电路电压规律得到LED灯两端的电压,最后根据电能公式$W=UIt$计算LED灯在10min内消耗的电能,注意时间单位要转换为秒。
【解析】
(1) 闭合开关后,LED灯与R串联,电路中电流$I=20\ \mathrm{mA}=0.02\ \mathrm{A}$。
根据欧姆定律,定值电阻R两端的电压:
$U_R=IR=0.02\ \mathrm{A}×50\ \Omega=1\ \mathrm{V}$
LED灯两端的电压:
$U_{\mathrm{L}}=U-U_R=4.2\ \mathrm{V}-1\ \mathrm{V}=3.2\ \mathrm{V}$
对照表格可知,当LED灯两端电压为3.2V时,发出蓝色光。
(2) ① 由$P=I^2R$可得电路中的电流:
$I=\sqrt{\frac{P}{R}}=\sqrt{\frac{0.08\ \mathrm{W}}{50\ \Omega}}=0.04\ \mathrm{A}$
② 定值电阻R两端的电压:
$U_R=IR=0.04\ \mathrm{A}×50\ \Omega=2\ \mathrm{V}$
LED灯两端的电压:
$U_{\mathrm{L}}=U-U_R=4.2\ \mathrm{V}-2\ \mathrm{V}=2.2\ \mathrm{V}$
LED灯在10min内消耗的电能:
$W_{\mathrm{L}}=U_{\mathrm{L}}It=2.2\ \mathrm{V}×0.04\ \mathrm{A}×10×60\ \mathrm{s}=52.8\ \mathrm{J}$
【答案】
(1) 蓝
(2) 电路中的电流为0.04A,LED灯在10min内消耗的电能为52.8J
【知识点】
串联电路电压规律、电功率计算、电能计算
【点评】
本题结合新型LED灯的特性,考查串联电路的特点及电功、电功率的相关计算,要求学生熟练掌握电学公式的灵活应用,同时能结合题目给出的信息解决实际问题,体现了物理知识在生活中的应用。
【难度系数】
0.6
【分析】
要解决这个问题,可分三步梳理思路:
1. 电路设计:电源电压高于灯泡额定电压,需利用串联分压让灯泡正常发光。先根据灯泡额定参数算出额定电流,再结合串联电路的电流、电压规律,计算出分压电阻的阻值和对应电阻丝长度,最后设计出灯泡与带滑动触头的电阻丝串联的调光电路。
2. 制作方案:基于计算出的电阻丝长度,截取合适的电阻丝,固定分压段,制作滑动触头,搭配其他器材组成闭合电路。
3. 节能分析:家庭电路中使用该调光方式时,电阻丝会发热消耗电能,因此无法真正节能。
【解析】
(1) 电路设计与计算:
① 计算灯泡额定电流:
根据电功率公式$I_{\mathrm{额}}=\frac{P_{\mathrm{额}}}{U_{\mathrm{额}}}$,代入灯泡规格“6V 3.6W”的参数,可得:
$I_{\mathrm{额}}=\frac{3.6\ \mathrm{W}}{6\ \mathrm{V}}=0.6\ \mathrm{A}$
② 计算串联分压电阻的阻值:
电源电压$U=9\mathrm{V}$,灯泡正常发光时,串联电阻需分担的电压:
$U_R=U-U_{\mathrm{额}}=9\ \mathrm{V}-6\ \mathrm{V}=3\ \mathrm{V}$
串联电路电流处处相等,电阻的电流等于灯泡额定电流,根据欧姆定律可得分压电阻阻值:
$R=\frac{U_R}{I_{\mathrm{额}}}=\frac{3\ \mathrm{V}}{0.6\ \mathrm{A}}=5\ \Omega$
③ 计算所需电阻丝长度:
已知每厘米电阻丝电阻为$0.5\ \Omega/\mathrm{cm}$,则电阻丝长度:
$L=\frac{5\ \Omega}{0.5\ \Omega/\mathrm{cm}}=10\ \mathrm{cm}$
④ 电路图:将电源、开关、灯泡、带滑动触头的电阻丝串联,滑动触头可在电阻丝上滑动,通过改变接入电阻丝的长度实现调光。
(2) 制作方案:
截取一段长度大于10cm的电阻丝,将电阻丝的一端与灯泡的一个接线柱连接;从该连接端开始,取10cm长度的电阻丝用绝缘胶带固定,作为灯泡正常发光时的分压电阻;在剩余电阻丝上安装一个可自由滑动的铜线环作为滑动触头,用软导线将铜线环与电源的一个接线柱连接;最后将电源的另一个接线柱、开关、灯泡的另一个接线柱用导线依次连接,组成闭合电路。
(3) 节能分析:
不能真正起到节能作用。因为这种调光方式是通过串联电阻丝改变电路电阻,电阻丝在工作时会因电流通过而发热,额外消耗电能,所以无法真正实现节能。
【答案】
(1) 计算过程:
灯泡额定电流$I_{\mathrm{额}}=\frac{P_{\mathrm{额}}}{U_{\mathrm{额}}}=\frac{3.6\ \mathrm{W}}{6\ \mathrm{V}}=0.6\ \mathrm{A}$;
串联电阻分压$U_R=U-U_{\mathrm{额}}=9\ \mathrm{V}-6\ \mathrm{V}=3\ \mathrm{V}$;
分压电阻阻值$R=\frac{U_R}{I_{\mathrm{额}}}=\frac{3\ \mathrm{V}}{0.6\ \mathrm{A}}=5\ \Omega$;
所需电阻丝长度$L=\frac{5\ \Omega}{0.5\ \Omega/\mathrm{cm}}=10\ \mathrm{cm}$。
电路图:电源、开关、灯泡、带滑动触头的电阻丝串联(滑动触头可在电阻丝上滑动)。
(2) 制作方案:截取一段长度大于10cm的电阻丝,一端与灯泡连接,从该端起10cm的电阻丝用绝缘胶带固定作为分压电阻;在剩余电阻丝上安装可滑动的铜线环,用软导线连接铜线环与电源,再依次连接电源、开关、灯泡组成闭合电路。
(3) 不能真正节能,因为电阻丝会因电流通过发热,额外消耗电能。
【知识点】
串联分压原理、电功率计算、滑动变阻器的应用
【点评】
本题结合调光电灯的实际设计,综合考查了电学计算、电路设计及电学知识的实际应用分析,要求学生将理论知识与实际操作结合,培养解决实际问题的能力。
【难度系数】
0.5
