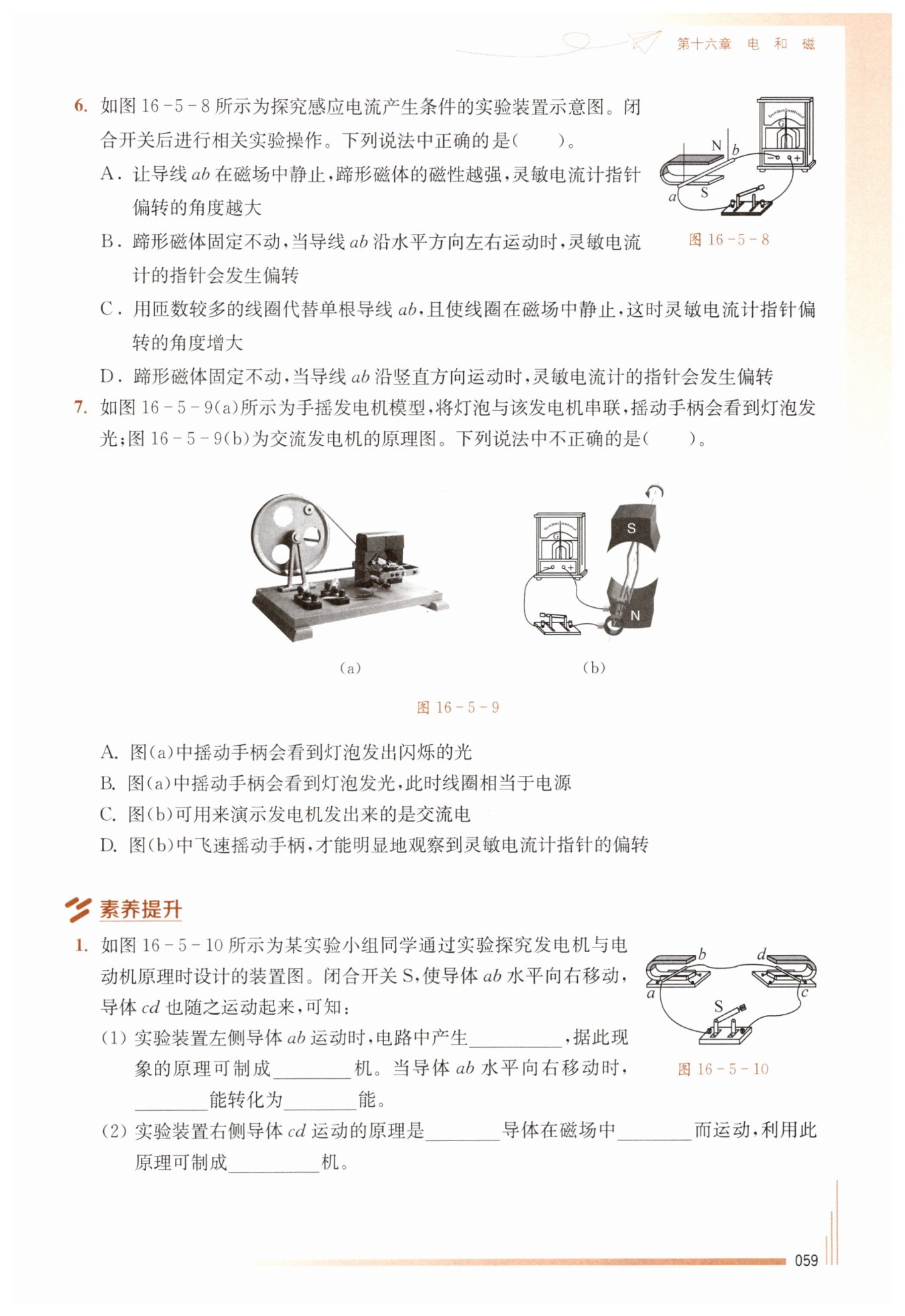

第59页 - 苏科版九年级上下册物理课课练答案

B

D

感应电流

发电

机械

电

通电

受力

电动

【分析】
要解决此题，需明确感应电流产生的两个必要条件：一是电路必须闭合；二是闭合电路的一部分导体要在磁场中做切割磁感线运动。接下来逐个分析选项，判断是否满足这两个条件，进而确定灵敏电流计指针是否偏转：
1. 分析选项A：导线ab静止，即使磁体磁性强，导体也没有做切割磁感线运动，不满足感应电流产生条件，不会有感应电流。
2. 分析选项B：蹄形磁体固定，导线ab水平左右运动时，导体切割磁感线，且电路闭合，满足感应电流产生条件，会有感应电流，指针偏转。
3. 分析选项C：线圈静止，没有做切割磁感线运动，即使匝数多，也不会产生感应电流，指针不会偏转。
4. 分析选项D：导线ab竖直运动时，运动方向与磁感线方向平行，没有切割磁感线，不会产生感应电流，指针不偏转。
【解析】
选项A：导线ab在磁场中静止，没有做切割磁感线运动，无论磁体磁性强弱，电路中都不会产生感应电流，灵敏电流计指针不偏转，A错误。
选项B：蹄形磁体固定不动，导线ab沿水平方向左右运动时，闭合电路的一部分导体做切割磁感线运动，电路中产生感应电流，灵敏电流计指针会发生偏转，B正确。
选项C：用匝数较多的线圈代替单根导线ab，线圈在磁场中静止，没有做切割磁感线运动，电路中无感应电流，灵敏电流计指针不偏转，C错误。
选项D：蹄形磁体固定不动，导线ab沿竖直方向运动时，运动方向与磁感线方向平行，没有切割磁感线，电路中无感应电流，灵敏电流计指针不偏转，D错误。
【答案】
B
【知识点】
电磁感应现象、感应电流产生条件
【点评】
本题考查感应电流的产生条件，关键是准确判断导体是否做切割磁感线运动，同时要注意电路必须闭合这一前提，两个条件缺一不可。
【难度系数】
0.6

【分析】
首先，我们需要回忆交流发电机的工作原理：利用电磁感应现象，线圈在磁场中做切割磁感线运动时产生感应电流，且感应电流的方向会随线圈的转动周期性变化，即产生的是交流电。接下来逐个分析选项：
1. 分析选项A：手摇发电机产生的是交流电，电流的大小和方向周期性变化，所以灯泡会出现闪烁发光的现象，该说法合理；
2. 分析选项B：摇动手柄时，线圈切割磁感线产生感应电流，此时线圈为用电器（灯泡）提供电能，相当于电源，该说法正确；
3. 分析选项C：图(b)中线圈转动时，灵敏电流计指针会左右偏转，说明电流方向周期性改变，能直观演示发电机发出的是交流电，该说法正确；
4. 分析选项D：根据电磁感应的条件，只要线圈在磁场中做切割磁感线运动，就会产生感应电流，即使缓慢摇动手柄，灵敏电流计指针也会有偏转（只是偏转幅度小），并非只有飞速摇动手柄才能观察到偏转，该说法错误。我们要找的是不正确的选项，所以锁定D。
【解析】
对各选项逐一分析：
1. 选项A：手摇发电机模型工作时产生的是交流电，电流的大小和方向会发生周期性变化，因此灯泡会发出闪烁的光，该选项说法正确；
2. 选项B：摇动手柄时，线圈在磁场中做切割磁感线运动，产生感应电流，此时线圈为灯泡提供电能，相当于电源，该选项说法正确；
3. 选项C：在图(b)的装置中，线圈转动过程中，灵敏电流计的指针会左右摆动，这表明感应电流的方向在周期性变化，能够演示发电机发出的是交流电，该选项说法正确；
4. 选项D：根据电磁感应原理，只要线圈在磁场中做切割磁感线运动，就会产生感应电流，即使缓慢摇动手柄，灵敏电流计的指针也会有偏转（只是偏转幅度较小），并非只有飞速摇动手柄才能观察到指针偏转，该选项说法错误。
【答案】
D
【知识点】
电磁感应现象，交流电的特性，发电机工作原理
【点评】
本题围绕交流发电机的工作原理和交流电的特点展开，需要学生准确掌握电磁感应的条件、交流电的定义，同时能区分发电机与电动机的工作本质，避免概念混淆。
【难度系数】
0.6

【分析】
首先分析左侧装置：闭合开关后，导体ab在磁场中水平向右移动，切割磁感线，这一过程符合电磁感应的条件，会产生感应电流，该原理是发电机的工作原理，能量转化为机械能转化为电能。再看右侧装置：左侧产生的电流通过导体cd，cd成为通电导体，在磁场中会受力运动，这是电动机的工作原理。我们可以根据这两个核心原理，逐一分析题目中的问题。
【解析】
(1) 闭合开关S，导体ab在磁场中水平向右移动，切割磁感线，根据电磁感应现象，电路中会产生感应电流；电磁感应现象是发电机的工作原理；此时导体ab运动消耗机械能，电路中获得电能，所以是机械能转化为电能。
(2) 左侧产生的感应电流通过右侧的导体cd，使cd成为通电导体，通电导体在磁场中会受到力的作用而运动，这就是右侧导体cd运动的原理；利用通电导体在磁场中受力运动的原理可制成电动机。
【答案】
(1) 感应电流；发电；机械；电
(2) 通电；受力；电动
【知识点】
电磁感应现象；通电导体在磁场中受力；发电机与电动机原理
【点评】
本题通过一个串联装置同时考查发电机和电动机的核心原理，需要明确电磁感应（发电机，机械能转化为电能）与通电导体在磁场中受力运动（电动机，电能转化为机械能）的本质区别，准确区分两个过程的能量转化和实际应用是解题的关键。
【难度系数】
0.6
