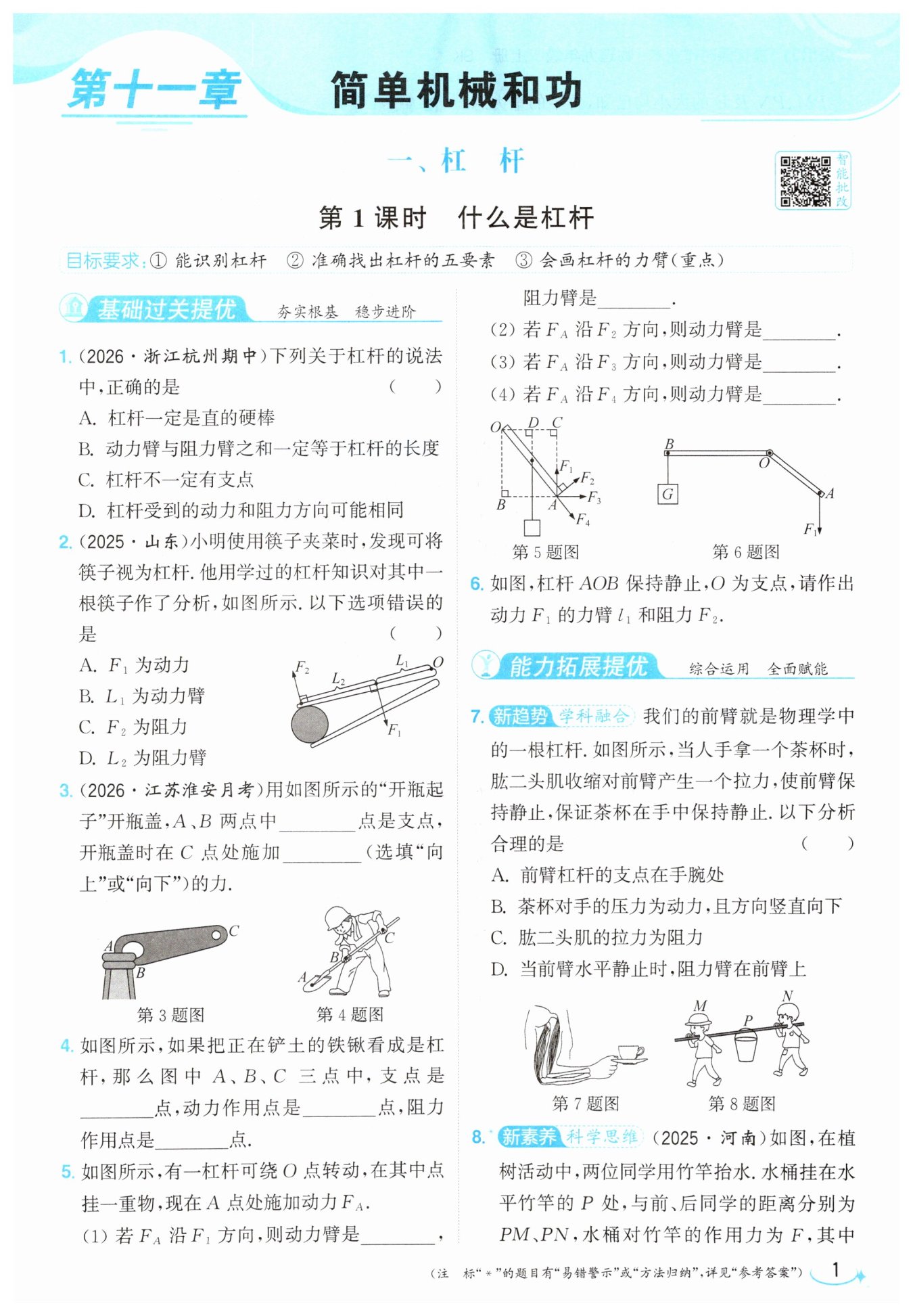

第1页

信息发布者：
D
D
A
向上
C
B
A
OC
OD
OA
OB
0
D
【分析】
这是一道杠杆基础概念辨析题，解题思路是紧扣杠杆的核心定义和五要素的相关概念，逐一排查每个选项的正误：首先回忆杠杆的定义，明确杠杆是能绕固定点转动的硬棒，梳理杠杆的必备要素；再明确力臂的定义是支点到力的作用线的垂直距离，不是沿杠杆的线段长度；最后分析动力和阻力的方向特点，只要两个力对支点的转动效果相反，就可以作为杠杆的动力和阻力，最终筛选出正确选项。
【解析】
我们逐个对选项进行判断：
1. 选项A：杠杆的本质是能绕固定点转动的硬棒，对形状没有要求，羊角锤、滑轮等都是弯曲的变形杠杆，因此杠杆不一定是直的，A错误。
2. 选项B：动力臂和阻力臂是支点分别到动力作用线、阻力作用线的垂直距离，并非杠杆上的线段长度，二者之和不一定等于杠杆的总长度，B错误。
3. 选项C：支点是杠杆的必备要素，没有支点就无法绕固定点转动，就不属于杠杆，C错误。
4. 选项D：当动力和阻力作用在支点的两侧时，比如天平横梁，两侧托盘受到的拉力都竖直向下，动力和阻力方向相同，且两个力对支点的转动效果相反，完全符合杠杆的工作要求，因此杠杆受到的动力和阻力方向可能相同，D正确。
【答案】
D
【知识点】
杠杆的定义，力臂的概念，杠杆五要素
【点评】
本题属于杠杆入门的基础概念辨析题，易错点集中在两个地方：一是误以为杠杆必须是直的，二是错误认为动力和阻力方向一定相反。同学们学习时不要把生活中的直观印象等同于物理概念，多结合羊角锤、天平等常见杠杆实例辅助理解，就能准确区分概念误区。
【难度系数】
0.7
【分析】
我们首先明确杠杆相关概念的判断逻辑：第一步先确定杠杆的支点，本题中筷子绕O点转动，支点为O。接下来依次区分动力、阻力：使杠杆转动的力是动力，阻碍杠杆转动的力是阻力。最后判断力臂时，要牢记力臂的核心定义是“支点到对应力的作用线的垂直距离”，而非支点到力的作用点的连线，按照这个规则逐一验证四个选项，就能找出描述错误的选项。
【解析】
我们逐个对选项进行分析：
A选项：F₁是手对筷子施加的、推动筷子绕支点O转动的力，属于动力，该描述正确，不符合题意；
B选项：动力臂是支点到动力作用线的垂直距离，图中L₁是支点O到F₁作用线的垂线段，因此L₁是动力臂，该描述正确，不符合题意；
C选项：F₂是被夹物体对筷子施加的、阻碍筷子闭合转动的力，属于阻力，该描述正确，不符合题意；
D选项：阻力臂要求是支点O到阻力F₂作用线的垂直距离，图中标注的L₂端点没有落在支点O处，不是支点到F₂作用线的垂线段，因此L₂不是阻力臂，该描述错误，符合题意。
【答案】
D
【知识点】
杠杆五要素，力臂定义
【点评】
本题结合生活中用筷子夹菜的场景考查杠杆基础概念，易错点是不少同学会混淆力臂的定义，误将支点到力的作用点的线段当作力臂，解题时紧扣“力臂是支点到力的作用线的垂线段”这个核心要求，就能快速做出正确判断。
【难度系数】
0.7
【分析】
首先我们回忆杠杆的相关基础概念，第一步先判断支点：支点是杠杆工作时，固定不动、作为杠杆转动中心的点。观察题图的开瓶起子结构，使用起子开瓶盖时，A点抵在瓶盖的顶端上表面，是整个起子绕着转动的固定点，由此可以确定支点位置。第二步判断力的方向：开瓶盖的目的是让瓶盖的边缘脱离瓶口，需要起子的B点对瓶盖施加向上的撬动力，结合起子绕A点转动的运动逻辑，就能推导出C点需要施加的力的方向。
【解析】
1. 支点判断：使用该开瓶起子工作时，起子始终以A点为固定转动中心，绕A点完成转动，因此A点是支点。
2. 施力方向判断：要将瓶盖撬开，需要起子的B点向上顶起瓶盖的下边缘，当起子绕A点转动时，只有在C点施加向上的力，才能带动B点向上运动，完成开瓶盖的动作。
【答案】
A；向上
【知识点】
杠杆支点判断；杠杆实际应用
【点评】
本题结合生活中常见的开瓶起子场景考察杠杆基础概念，易错点是容易混淆支点位置、凭固有印象误判施力方向，解题时不要死记硬背常规开瓶器的用法，结合题图给出的起子结构，分析杠杆的实际转动过程即可得到正确结论。
【难度系数】
0.7
【分析】
首先回忆杠杆三个核心点位的定义：支点是杠杆工作时绕着转动的固定点，动力作用点是使杠杆转动的力的施加位置，阻力作用点是阻碍杠杆转动的力的施加位置。接下来结合铁锹铲土的实际操作场景分析：先找整个铁锹转动的中心，工人握持铁锹的上端C点是保持相对固定的，铁锹整体绕C点转动；再找施力的手，下方的手在B点对铁锹施加作用力，带动铁锹转动，是动力的来源；最后A点是铁锹铲土的位置，泥土的重力会阻碍铁锹转动，对应阻力作用点，依次判断即可得到答案。
【解析】
解：根据杠杆的相关定义逐一判断：
1. 铲土过程中，铁锹绕C点保持相对固定并完成转动，因此支点是C点；
2. 位于B点的手对铁锹施加向上的作用力，该力使铁锹完成铲土的转动动作，因此动力作用点是B点；
3. 铁锹的A端承载泥土，泥土对铁锹的作用力阻碍铁锹转动，因此阻力作用点是A点。
【答案】
C；B；A
【知识点】
杠杆五要素，生活中的杠杆
【点评】
本题属于杠杆基础概念应用题，结合生活中常见的铁锹使用场景考查杠杆三要素的识别，易错点是误将B点判断为支点，解题时不要死记硬背杠杆点位，要结合实际操作中杠杆的转动状态，先确定绕转的支点，再区分动力、阻力的施力位置即可准确判断。
【难度系数】
0.8
【分析】
要解决这道题，首先要明确力臂的核心定义：力臂是杠杆的支点到对应力的作用线的垂直距离，而非支点到力的作用点的连线长度。解题时我们只需要对每个指定的动力，先确定它的作用线，再从支点O向该作用线作垂线，对应的垂线段长度就是动力臂；同理对阻力（重物竖直向下的拉力）作垂线就能得到阻力臂，逐个分析四个情况即可得到结果。
【解析】
根据力臂的定义：支点到力的作用线的垂直距离即为该力的力臂，逐一分析：
(1) $F_1$沿竖直向上方向，作用线是过A点的竖直线AC，从支点O向$F_1$的作用线作垂线，垂线段为OC，因此动力臂是OC；阻力是重物对杠杆竖直向下的拉力，作用线是过杠杆中点的竖直线，从O向阻力作用线作垂线，垂线段为OD，因此阻力臂是OD。
(2) $F_2$的方向与杠杆OA垂直，从支点O向$F_2$的作用线作垂线，垂线段恰好和OA重合，因此动力臂是OA。
(3) $F_3$沿水平向右方向，作用线是过A点的水平线AB，从支点O向$F_3$的作用线作垂线，垂线段为OB，因此动力臂是OB。
(4) $F_4$的作用线恰好经过支点O，支点O到$F_4$作用线的垂直距离为0，因此动力臂是0。
【答案】
(1) OC OD (2) OA (3) OB (4) 0
【知识点】
力臂定义，力臂画法
【点评】
本题是杠杆章节的基础概念题，核心考察对力臂概念的准确理解，容易出错的地方是混淆“支点到力的作用点的距离”和“支点到力的作用线的垂直距离”，尤其要注意当力的作用线直接经过支点时，对应的力臂为0，这是这类题的高频易错点。
【难度系数】
0.7
【分析】
要解决这道题，首先要明确力臂的核心定义：力臂是杠杆的支点到对应力的作用线的垂直距离，而非支点到力的作用点的连线长度。解题时我们只需要对每个指定的动力，先确定它的作用线，再从支点O向该作用线作垂线，对应的垂线段长度就是动力臂；同理对阻力（重物竖直向下的拉力）作垂线就能得到阻力臂，逐个分析四个情况即可得到结果。
【解析】
根据力臂的定义：支点到力的作用线的垂直距离即为该力的力臂，逐一分析：
(1) $F_1$沿竖直向上方向，作用线是过A点的竖直线AC，从支点O向$F_1$的作用线作垂线，垂线段为OC，因此动力臂是OC；阻力是重物对杠杆竖直向下的拉力，作用线是过杠杆中点的竖直线，从O向阻力作用线作垂线，垂线段为OD，因此阻力臂是OD。
(2) $F_2$的方向与杠杆OA垂直，从支点O向$F_2$的作用线作垂线，垂线段恰好和OA重合，因此动力臂是OA。
(3) $F_3$沿水平向右方向，作用线是过A点的水平线AB，从支点O向$F_3$的作用线作垂线，垂线段为OB，因此动力臂是OB。
(4) $F_4$的作用线恰好经过支点O，支点O到$F_4$作用线的垂直距离为0，因此动力臂是0。
【答案】
(1) OC OD (2) OA (3) OB (4) 0
【知识点】
力臂定义，力臂画法
【点评】
本题是杠杆章节的基础概念题，核心考察对力臂概念的准确理解，容易出错的地方是混淆“支点到力的作用点的距离”和“支点到力的作用线的垂直距离”，尤其要注意当力的作用线直接经过支点时，对应的力臂为0，这是这类题的高频易错点。
【难度系数】
0.7
【分析】
要完成这道杠杆作图题，我们可以分两步思考：首先明确两个作图要求，一是画动力F₁的力臂，二是画阻力F₂。首先回忆力臂的定义：力臂是支点到力的作用线的垂直距离，已知支点是O，动力F₁作用在A点、方向竖直向下，我们只需要先把F₁的作用线适当延长，再从O点向这条作用线作垂线，得到的垂线段就是动力臂l₁。然后找阻力：杠杆B点挂着重物G，重物对杠杆的拉力就是阻碍杠杆转动的阻力F₂，它的作用点在B点，方向和重物重力方向一致，是竖直向下的，直接画出这个带箭头的拉力线段即可。
【解析】
1. 绘制动力臂$l_1$：
① 确定支点为O点，将动力$F_1$的竖直向下的作用线适当延长；
② 从支点O向$F_1$的作用线作垂直的线段，标注垂足，该垂线段就是动力$F_1$对应的力臂$l_1$，在旁标注$l_1$。
2. 绘制阻力$F_2$：
阻力是重物G对杠杆B点的拉力，作用点取在B点，沿竖直向下的方向画出带箭头的线段，在旁标注$F_2$，该力的大小等于重物G的重力。
【答案】

【知识点】
杠杆力臂作图，杠杆五要素
【点评】
本题属于杠杆基础作图题，核心考察力臂的规范画法，要注意力臂不是支点到力的作用点的连线，必须是支点到力的作用线的垂线段；阻力的方向要符合实际受力特点，本题中重物对杠杆的拉力方向竖直向下，不容易出错，是杠杆作图的常规基础练习。
【难度系数】
0.7
【分析】
这道题结合人体结构考查杠杆相关知识，解题时首先要明确前臂作为杠杆的五要素定义：先确定杠杆的支点位置，再区分动力、阻力分别对应的作用力，最后结合力臂的定义判断阻力臂的特点，逐个对选项进行验证排除即可得到正确答案。首先回忆屈肘端物体的杠杆结构：前臂是绕肘关节转动的，肱二头肌收缩提供的拉力是带动前臂转动的动力，茶杯对手的压力是阻碍前臂转动的阻力，结合这些基础信息就可以逐一判断选项对错。
【解析】
我们逐个分析选项：
1. 选项A：前臂杠杆转动时的支点是肘关节，并非手腕处，该选项错误；
2. 选项B：茶杯对手的压力是阻碍前臂向上转动的力，属于阻力，不是动力，该选项错误；
3. 选项C：肱二头肌收缩产生的拉力是带动前臂转动的力，属于动力，不是阻力，该选项错误；
4. 选项D：当前臂水平静止时，阻力是茶杯对手竖直向下的压力，支点（肘关节）到这条竖直向下阻力作用线的垂直距离，刚好沿水平的前臂方向，也就是阻力臂在前臂上，该选项正确。
【答案】
D
【知识点】
杠杆五要素，力臂判断，人体杠杆
【点评】
本题属于物理和生物学科融合的基础题型，结合生活中常见的端茶杯动作考查杠杆相关概念，解题的核心是准确区分前臂杠杆的支点、动力、阻力，再结合力臂的定义判断即可，易错点是容易误判支点位置、混淆动力和阻力的属性。
【难度系数】
0.8
【分析】
要推导前面同学抬水的力$F_1$，首先按照杠杆分析的逻辑思考：第一步先选支点，我们不需要求解后方同学的抬力，因此将后方同学与竹竿的接触点N作为支点，这样绕N点转动时，后方同学的力的力臂为0，不会出现在杠杆平衡方程中，方便直接求解$F_1$；第二步确定两个力的情况：前方同学抬竹竿，对M点的作用力方向是竖直向上的动力$F_1$，水桶压竹竿，对P点的作用力是竖直向下的阻力F，对照该要素匹配选项即可得到正确答案。
【解析】
1. 确定支点：为了求解前方同学的抬力$F_1$，选取后方同学和竹竿的接触点N作为杠杆的支点，可直接绕N点构建杠杆平衡关系，消去后方未知抬力的影响。
2. 确定动力与阻力：动力为前方同学作用在竹竿M点的抬力，方向竖直向上，大小为待求的$F_1$；阻力为水桶对竹竿P点的压力，方向竖直向下，大小为已知的F。
3. 逐一比对选项，只有A的杠杆示意图符合上述支点、动力、阻力的设定，因此A正确。
【答案】
A
【知识点】
杠杆五要素；支点判断
【点评】
本题结合生活中的抬水场景考查杠杆基础概念，易错点是选错支点或者误判力的方向，解题时要明确：分析某一施力端的力时，优先将另一端的施力点设为支点，就可以快速通过杠杆平衡条件完成求解，同时要结合实际受力逻辑判断力的方向，抬举的作用力方向向上，重物的压力方向向下。
【难度系数】
0.7
