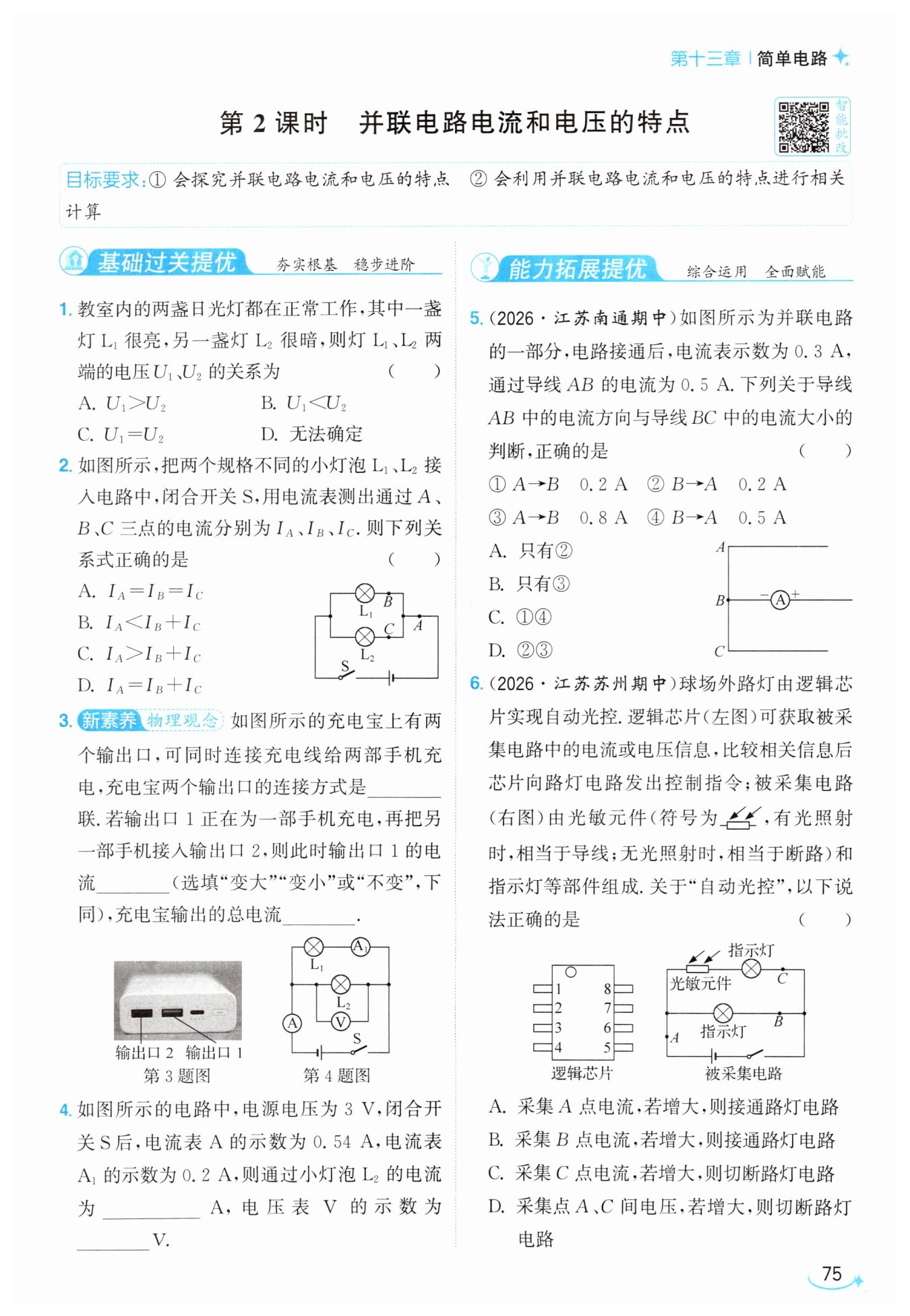

C
D
并
不变
变大
0.34
3
D
C
【分析】
拿到这道题我们首先要先判断教室内两盏日光灯的连接方式：教室照明电路里的所有用电器，设计要求是独立工作、互不影响，因此都是并联接入电路的。接下来回忆并联电路的电压规律，并联电路各支路两端的电压相等，都等于电源电压。题目里两盏灯都正常工作，亮暗不同只是说明它们的实际功率不同，灯泡亮度由实际功率决定，和两端电压没有直接关联，由此就能推导得出两灯的电压关系。
【解析】
解：教室内的两盏日光灯工作时互不影响，属于并联连接，根据并联电路的电压特点可知，两灯两端的电压都等于家庭电路的电源电压，因此$U_1=U_2$。两灯亮暗不同是因为它们的实际功率存在差异，并非两端电压不同，因此选项A、B、D错误，C正确。
【答案】C
【知识点】
并联电路电压规律，家庭电路连接，实际功率决定亮度
【点评】
本题的易错点是部分同学会错误认为更亮的灯泡两端电压更大，忽略了教室用电器的并联属性，解题时要先明确用电器的连接方式，再对应串并联电路的电压规律分析，注意区分灯泡亮度的决定因素是实际功率，而非灯泡两端的电压。
【难度系数】0.8
【分析】
解题时首先要先判断电路的连接方式：先顺着电流的走向梳理路径，电流从电源正极流出经过A点后，会分成两条独立的路径，分别经过灯泡L₁和L₂，之后汇合经过开关回到电源负极，由此确定这是并联电路。接下来确定三个测量点的位置：A点在所有电流共同经过的干路上，B点在L₁所在的支路上，C点在L₂所在的支路上。最后结合并联电路的电流规律，就能直接推导出三点电流的关系，选出正确选项。
【解析】
1. 判断电路连接：由电路图可知，电流从电源正极流出后，经过A点分为两条互不影响的独立支路，分别通过L₁、L₂，最终汇合后经过开关S回到电源负极，因此L₁和L₂为并联连接。
2. 确定三点属性：A点处于干路，测量的是并联电路的总电流；B点处于L₁的支路上，测量的是通过L₁的支路电流；C点处于L₂的支路上，测量的是通过L₂的支路电流。
3. 应用并联电路电流规律：并联电路的核心电流特点是干路总电流等于所有支路的电流之和，因此可得$I_A=I_B+I_C$，对应选项D的描述正确。
【答案】
D
【知识点】
并联电路电流规律，电路连接判断
【点评】
本题是并联电路电流规律的基础应用题，难度较低，核心考点是区分并联电路的干路和支路位置，只要能准确梳理电流路径、牢记并联电路的电流特点，就可以快速得到正确结论，适合初学者巩固并联电路的基础性质。
【难度系数】
0.8
【分析】
我们可以结合串并联电路的特性逐步推导：首先回忆两种基本电路的区别，串联电路各用电器互相影响，一处断开整个电路都无法工作；并联电路各支路独立工作、互不干扰。日常使用充电宝时，拔掉其中一个输出口的充电设备，另一个输出口的手机依然可以正常充电，说明两个输出口对应的电路互不影响，由此可以判断连接方式。接下来，并联电路各支路两端电压都等于充电宝的输出电压，新增支路时原有支路的电压、充电负载都没有发生变化，因此原有支路的电流不会改变。最后根据并联电路的电流规律，干路总电流等于所有支路电流之和，新增一条支路就多了一份支路电流，总电流自然随之变大。
【解析】
1. 判断连接方式：两个输出口可以独立为手机充电，工作时互不影响，符合并联电路的工作特征，因此两个输出口的连接方式为并联。
2. 分析输出口1的电流变化：并联电路各支路独立工作、互不影响，将新手机接入输出口2时，输出口1所在支路的电压、充电负载均未发生改变，因此输出口1的电流保持不变。
3. 分析总电流变化：并联电路干路总电流等于各支路电流之和，新增输出口2的支路电流后，总电流为两条支路的电流相加，因此充电宝输出的总电流变大。
【答案】
并；不变；变大
【知识点】
并联电路特点；并联电流规律
【点评】
本题结合生活中常见的充电宝场景命题，将电路基础知识和实际应用结合，解题核心是抓住并联支路互不影响的特性，区分支路电流和干路总电流的变化逻辑，避免错误认为新增用电器会改变原有支路的电流。
【难度系数】
0.8
【分析】
首先先梳理电流走向判断电路连接方式：电流从电源正极流出，经过电流表A后分成两条独立支路，一条支路依次经过L1、电流表A1，另一条支路经过L2，最终两条支路汇合后经过开关S回到电源负极，由此可知L1和L2是并联关系。接下来明确各电表的测量对象：电流表A在干路，测量干路总电流；电流表A1和L1串联，测量L1支路的电流；电压表V并联在L2两端，测量L2两端的电压。之后就可以套用并联电路的电流规律计算通过L2的电流，再利用并联电路的电压规律直接得到电压表的示数，代入已知数值即可算出结果。
【解析】
1. 电路连接判断：由电路图可知，灯泡L₁与L₂为并联关系。
2. 确定电表测量值：
电流表A测量干路总电流，已知干路电流I=0.54A；
电流表A₁测量通过L₁的支路电流，已知I₁=0.2A；
电压表V并联在L₂两端，测量L₂两端的电压。
3. 计算通过L₂的电流：根据并联电路干路电流等于各支路电流之和的规律I=I₁+I₂，可得：
I₂ = I - I₁ = 0.54A - 0.2A = 0.34A
4. 计算电压表的示数：并联电路中各支路两端的电压都等于电源电压，已知电源电压为3V，因此电压表V的示数等于电源电压，为3V。
【答案】0.34；3
【知识点】并联电路电流规律；并联电路电压规律；电表测量判断
【点评】
本题是并联电路基础规律的常规应用题，核心要求是先准确识别电路连接方式和各电表的测量对象，再直接套用并联电路的电流、电压特性即可求解，属于电学入门的基础题型，能够帮助学生巩固并联电路的基本性质。
【难度系数】
0.8
【分析】
首先明确电流表的使用规则：电流必须从电流表正接线柱流入、负接线柱流出，由此先确定电流表支路的电流方向：图中电流表右侧为正接线柱、左侧为负接线柱，因此电流从电流表右端流入，向左从负接线柱流出，最终流向节点B，该支路电流大小为0.3A。接下来根据并联电路的节点电流守恒规律（流入某节点的总电流等于流出该节点的总电流），分两种情况讨论导线AB的电流方向：第一种情况，若AB电流方向为A→B，那么流入B点的电流有AB支路的0.5A和电流表支路的0.3A，两部分电流都从BC支路流出，可算出BC电流为0.8A；第二种情况，若AB电流方向为B→A，那么从B点流出的电流为AB支路的0.5A，流入B点的电流只有电流表支路的0.3A，剩余流入B点的电流来自BC支路，可算出BC电流为0.2A，两种情况均成立。
【解析】
解：
1. 确定电流表支路电流：根据电流表“正进负出”的接线要求，可得电流表中电流方向为从右向左，流向节点B，该支路电流大小为0.3A。
2. 依据节点电流守恒规律分类讨论：
① 若导线AB的电流方向为$A\rightarrow B$：
此时流入节点B的电流为AB支路的0.5A、电流表支路的0.3A，两部分电流全部从BC支路流出，因此BC的电流大小为$I_{BC}=0.5\ \mathrm{A}+0.3\ \mathrm{A}=0.8\ \mathrm{A}$，对应描述③正确。
② 若导线AB的电流方向为$B\rightarrow A$：
此时从节点B流出的电流为AB支路的0.5A，流入节点B的电流为电流表支路的0.3A，剩余流入B点的电流来自BC支路，因此BC的电流大小为$I_{BC}=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$，对应描述②正确。
综上②、③均正确，答案为D。
【答案】D
【知识点】
并联电路电流规律，电流表使用规则
【点评】
本题的易错点是容易默认某条支路为干路，只推导其中一种情况出现漏解，解题时要先通过电流表的接线确定固定的电流流向，再对AB的电流方向做全部分类讨论，覆盖所有可能的电路情况。
【难度系数】0.4
【分析】
解题时我们可以按照以下思路逐步推导：1. 先明确题目给出的光敏元件特性：有光照射相当于导线，无光照射相当于断路；2. 分“有光（天亮）”和“无光（天黑）”两种场景，分别画出对应的等效电路，理清不同场景下的电路连接方式；3. 结合并联电路的电流、电压规律，分别计算不同场景下A、B、C三点的电流以及A、C间电压的变化规律；4. 结合光控路灯的逻辑：天黑（无光）需要接通路灯，天亮（有光）需要切断路灯，逐一匹配每个选项的描述判断正误。
【解析】
首先根据题目给定条件，光敏元件有光照射时等效为导线，无光照射时等效为断路，分两种场景分析电路：
① 无光照射（天黑）：光敏元件断路，仅左侧指示灯接入电路，右侧支路完全断开；
② 有光照射（天亮）：光敏元件等效为导线，两个指示灯并联接入电路。
逐一分析选项：
选项A：A点位于电路干路，无光时干路电流为$I=\frac{U}{R_{\mathrm{灯}}}$；有光时两灯并联，总电阻减小，干路总电流为$I_{\mathrm{总}}=\frac{U}{R_{\mathrm{灯}}}+\frac{U}{R_{\mathrm{灯}}}=\frac{2U}{R_{\mathrm{灯}}}$，A点电流增大说明此时为天亮状态，应当切断路灯电路，而非接通，A错误。
选项B：B点位于左侧指示灯的支路上，并联电路各支路独立工作互不影响，无论光敏元件是否导通，左侧指示灯两端电压始终等于电源电压，支路电流始终为$\frac{U}{R_{\mathrm{灯}}}$，B点电流不会发生增大的变化，B错误。
选项C：C点位于光敏元件所在的右侧支路，无光时该支路断路，电流为0；有光时该支路导通，电流为$\frac{U}{R_{\mathrm{灯}}}$，C点电流增大说明此时为天亮状态，应当切断路灯电路，C正确。
选项D：无论光敏元件是否导通，A、C两点间的电压始终等于电源电压，不会发生变化，D错误。
【答案】
C
【知识点】
串并联电路分析，光敏元件特性，自动控制电路
【点评】
本题结合生活中常见的光控路灯场景命题，重点考察动态电路的分析能力，易错点在于混淆不同光照场景对应的路灯控制逻辑，忽略并联电路各支路独立工作、互不影响的特点，解题时先分场景拆解等效电路就能快速理清各物理量的变化规律。
【难度系数】
0.6
