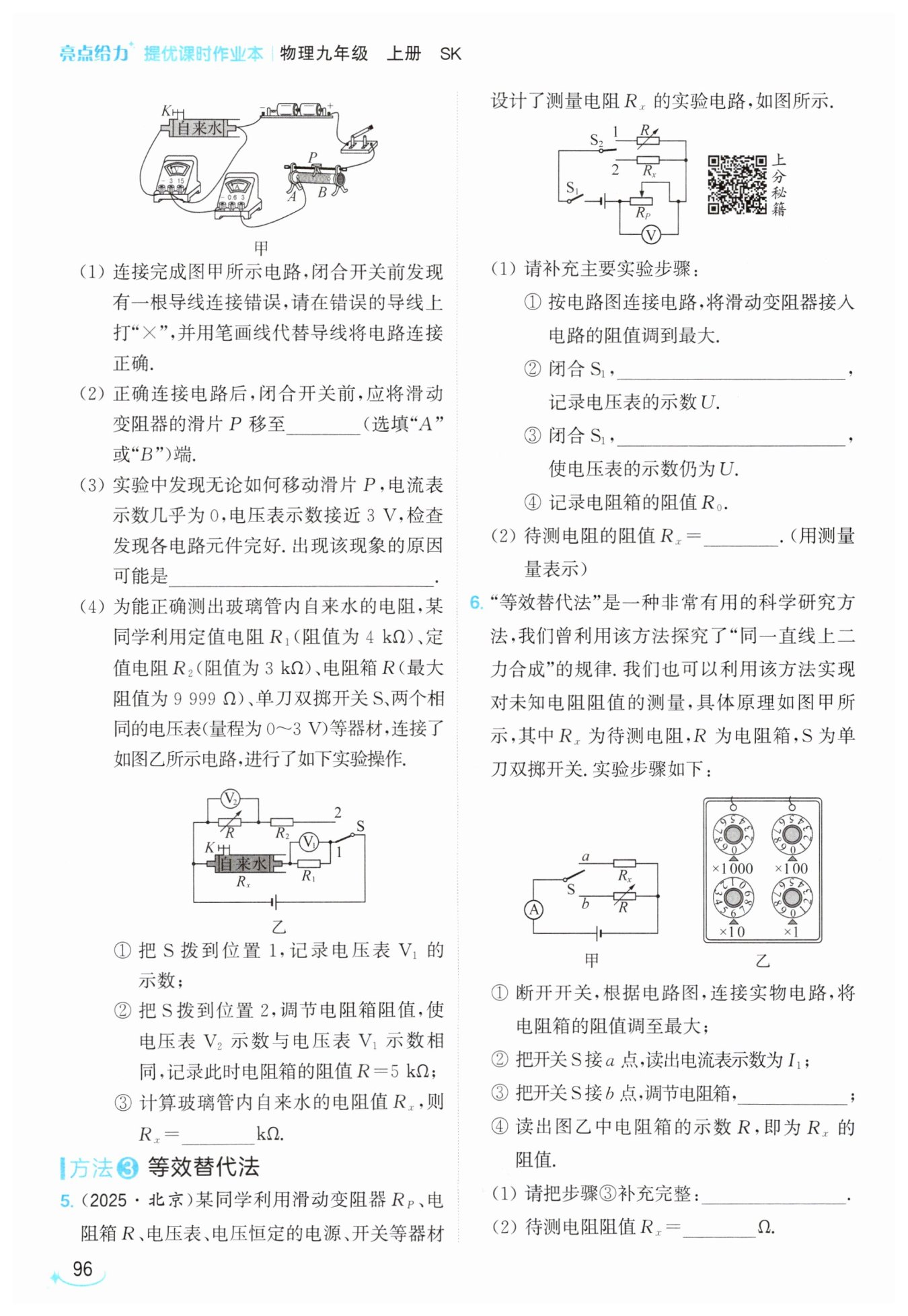

第96页

信息发布者:
B
自来水的阻值太大
2.4
将$\mathrm{S}_2$拨到2的位置,调节滑动变阻器的滑片到适当位置
将$\mathrm{S}_2$拨到1的位置,保持滑动变阻器的滑片位置不变,调节电阻箱$R$的阻值
$R_0$
使电流表的示数为$I_1$
使电流表的示数为$I_1$
60
【分析】
我们按照题目小问顺序逐步思考:
1. 第(1)问:首先回忆伏安法测电阻的正确电路要求,电流表必须串联在电路中,电压表要并联在待测电阻两端,找到原图中接法错误的导线,将其修改为符合电路规则的连接即可。
2. 第(2)问:闭合开关前滑动变阻器的常规操作是将滑片调到接入电路阻值最大的位置,观察滑动变阻器的接线方式,判断最大阻值对应的滑片位置即可。
3. 第(3)问:电流几乎为0说明电路总电阻极大,电压表示数接近电源电压说明电压表两端等效于直接接电源两极,所有元件完好的前提下,故障原因只能是待测自来水电阻的阻值过大,导致电路电流极小,电压表分压几乎等于电源电压。
4. 第(4)问:两次操作电源电压不变,利用串联电路电流处处相等、总电压等于各部分电压之和的规律,分别写出两次电路的电源电压表达式,联立后约去相同的电压量,代入已知电阻数值即可算出Rx的大小。
【解析】
(1) 原电路的错误为电流表并联在待测电阻两端,修改后保证电流表串联、电压表并联在Rx两端,正确连接如图所示。
(2) 本实验中滑动变阻器下接线柱接在A侧,滑片移到B端时接入电路的电阻丝长度最长,阻值最大,因此闭合开关前滑片应移到B端。
(3) 电路元件完好,电流几乎为零、电压接近电源电压,说明待测的自来水电阻阻值远大于滑动变阻器的最大阻值,电路中电流极小,电压表分得几乎全部电源电压,因此原因是自来水的阻值太大。
(4) 设两次电压表的示数均为U:
S接1时,R₁与Rₓ串联,电路电流$I_1 = \frac{U}{R_1}$,电源电压$U_{\mathrm{总}} = I_1(R_1 + R_x) = \frac{U(R_1 + R_x)}{R_1}$
S接2时,R₂与R串联,电路电流$I_2 = \frac{U}{R}$,电源电压$U_{\mathrm{总}} = I_2(R_2 + R) = \frac{U(R_2 + R)}{R}$
电源电压恒定,因此$\frac{U(R_1 + R_x)}{R_1} = \frac{U(R_2 + R)}{R}$,约去U,代入$R_1=4\ \mathrm{k}\Omega$、$R_2=3\ \mathrm{k}\Omega$、$R=5\ \mathrm{k}\Omega$:
$\frac{4\ \mathrm{k}\Omega + R_x}{4\ \mathrm{k}\Omega} = \frac{3\ \mathrm{k}\Omega +5\ \mathrm{k}\Omega}{5\ \mathrm{k}\Omega}$
解得$R_x=2.4\ \mathrm{k}\Omega$
【答案】
(1) 如图所示
(2) B
(3) 自来水的阻值太大
(4) 2.4
【知识点】
滑动变阻器使用,串联分压规律,电路故障分析
【点评】
本题是结合自来水电阻测量的创新实验题,分层设置考点,既覆盖了电路纠错、滑动变阻器操作、常见电路故障分析等基础实验考点,又创新设计了利用两次串联分压等效计算待测电阻的特殊测量方法,避免了常规伏安法在待测电阻远大于滑动变阻器时的测量误差,充分考察学生对串联电路规律的灵活应用能力,符合当前物理实验创新命题的趋势。
【难度系数】
0.6
【分析】
这道题是利用等效替代法测量未知电阻的实验,核心思路是让待测电阻和电阻箱先后接入电路,保证两次电路中滑动变阻器的工作状态完全一致,且滑动变阻器两端电压相同,由欧姆定律可推得两次电路的电流完全相等,因此待测电阻的阻值和电阻箱接入的阻值完全相等。首先第一步需要先接入待测电阻Rx,将S2拨到2的位置,调节滑动变阻器滑片到合适位置,记录此时电压表的示数U;之后保持滑动变阻器的滑片位置不动,把S2拨到1接入电阻箱R,调节电阻箱的阻值,让电压表的示数仍为U,此时就完成了电阻箱对待测电阻的等效替代,直接得到Rx的阻值。
【解析】
(1) ② 闭合S1后,首先需要将待测电阻Rx接入电路,因此操作是将$\mathrm{S}_2$拨到2的位置,调节滑动变阻器的滑片到适当位置,此时电压表测量滑动变阻器两端电压,记录该示数U。
③ 接下来要实现等效替代,需要保证滑动变阻器的接入阻值不变,因此操作是将$\mathrm{S}_2$拨到1的位置,保持滑动变阻器的滑片位置不变,调节电阻箱$R$的阻值,使电压表的示数仍为U。
(2) 两次实验中电源电压恒定,滑动变阻器接入的阻值不变,滑动变阻器两端电压均为U,由欧姆定律$I=\frac{U}{R}$可知两次电路的电流完全相等,因此两次电路中除滑动变阻器外的串联部分电阻完全相等,即待测电阻的阻值等于此时电阻箱的示数$R_0$。
【答案】
(1) ② 将$\mathrm{S}_2$拨到2的位置,调节滑动变阻器的滑片到适当位置 ③ 将$\mathrm{S}_2$拨到1的位置,保持滑动变阻器的滑片位置不变,调节电阻箱$R$的阻值 (2) $R_0$
【知识点】
等效替代测电阻,欧姆定律应用
【点评】
本题是等效替代法测电阻的经典设计实验,无需使用电流表,通过控制两次电压表示数相同实现待测电阻和电阻箱的等效,规避了常规伏安法测电阻中电表内阻带来的系统误差,重点考察学生对等效替代实验思想的理解,属于电学设计实验的基础题型,需要注意操作中“保持滑动变阻器滑片不动”这个关键细节。
【难度系数】
0.6
【分析】
这道题是利用等效替代法测量未知电阻的实验,核心思路是让待测电阻和电阻箱先后接入电路,保证两次电路中滑动变阻器的工作状态完全一致,且滑动变阻器两端电压相同,由欧姆定律可推得两次电路的电流完全相等,因此待测电阻的阻值和电阻箱接入的阻值完全相等。首先第一步需要先接入待测电阻Rx,将S2拨到2的位置,调节滑动变阻器滑片到合适位置,记录此时电压表的示数U;之后保持滑动变阻器的滑片位置不动,把S2拨到1接入电阻箱R,调节电阻箱的阻值,让电压表的示数仍为U,此时就完成了电阻箱对待测电阻的等效替代,直接得到Rx的阻值。
【解析】
(1) ② 闭合S1后,首先需要将待测电阻Rx接入电路,因此操作是将$\mathrm{S}_2$拨到2的位置,调节滑动变阻器的滑片到适当位置,此时电压表测量滑动变阻器两端电压,记录该示数U。
③ 接下来要实现等效替代,需要保证滑动变阻器的接入阻值不变,因此操作是将$\mathrm{S}_2$拨到1的位置,保持滑动变阻器的滑片位置不变,调节电阻箱$R$的阻值,使电压表的示数仍为U。
(2) 两次实验中电源电压恒定,滑动变阻器接入的阻值不变,滑动变阻器两端电压均为U,由欧姆定律$I=\frac{U}{R}$可知两次电路的电流完全相等,因此两次电路中除滑动变阻器外的串联部分电阻完全相等,即待测电阻的阻值等于此时电阻箱的示数$R_0$。
【答案】
(1) ② 将$\mathrm{S}_2$拨到2的位置,调节滑动变阻器的滑片到适当位置 ③ 将$\mathrm{S}_2$拨到1的位置,保持滑动变阻器的滑片位置不变,调节电阻箱$R$的阻值 (2) $R_0$
【知识点】
等效替代测电阻,欧姆定律应用
【点评】
本题是等效替代法测电阻的经典设计实验,无需使用电流表,通过控制两次电压表示数相同实现待测电阻和电阻箱的等效,规避了常规伏安法测电阻中电表内阻带来的系统误差,重点考察学生对等效替代实验思想的理解,属于电学设计实验的基础题型,需要注意操作中“保持滑动变阻器滑片不动”这个关键细节。
【难度系数】
0.6
【分析】
这道题的核心是利用等效替代法测量未知电阻,解题思路是:电源电压保持不变,先将开关接a,让待测电阻Rx单独接入电路,记录此时的电流I₁;之后将开关接b,让电阻箱R单独接入同一电路,我们需要调节电阻箱的阻值,让此时电路的电流也等于I₁,根据欧姆定律U=IR,电源电压相同、电路电流相同时,两次接入的电阻阻值必然相等,这样电阻箱的阻值就和待测电阻等效。最后读取电阻箱的示数,将各旋钮对应数字乘以倍率后相加,就能得到待测电阻的阻值。
【解析】
(1)本实验的等效条件是两次接入电路的电阻效果完全相同,也就是电路电流相等,因此开关S接b点后,调节电阻箱,使电流表的示数为I₁,此时电阻箱的阻值就和待测电阻Rx相等。
(2)按照电阻箱的读数规则,将每个旋钮对应的数字乘以对应倍率后求和:×1000档位数值为0,×100档位数值为0,×10档位数值为6,×1档位数值为0,因此总阻值R=0×1000Ω + 0×100Ω + 6×10Ω + 0×1Ω=60Ω,即Rx=R=60Ω。
【答案】
(1) 使电流表的示数为$I_1$ (2) 60
【知识点】
等效替代法测电阻,电阻箱读数
【点评】
本题是典型的利用等效替代思想设计的测电阻实验,规避了常规伏安法需要同时使用电压表、电流表的要求,仅用电流表和电阻箱就完成测量,重点考察对等效替代实验原理的理解,只要明确两次电路电流相等是等效的核心条件,就可以顺利完成实验步骤补充和读数计算。
【难度系数】
0.7
