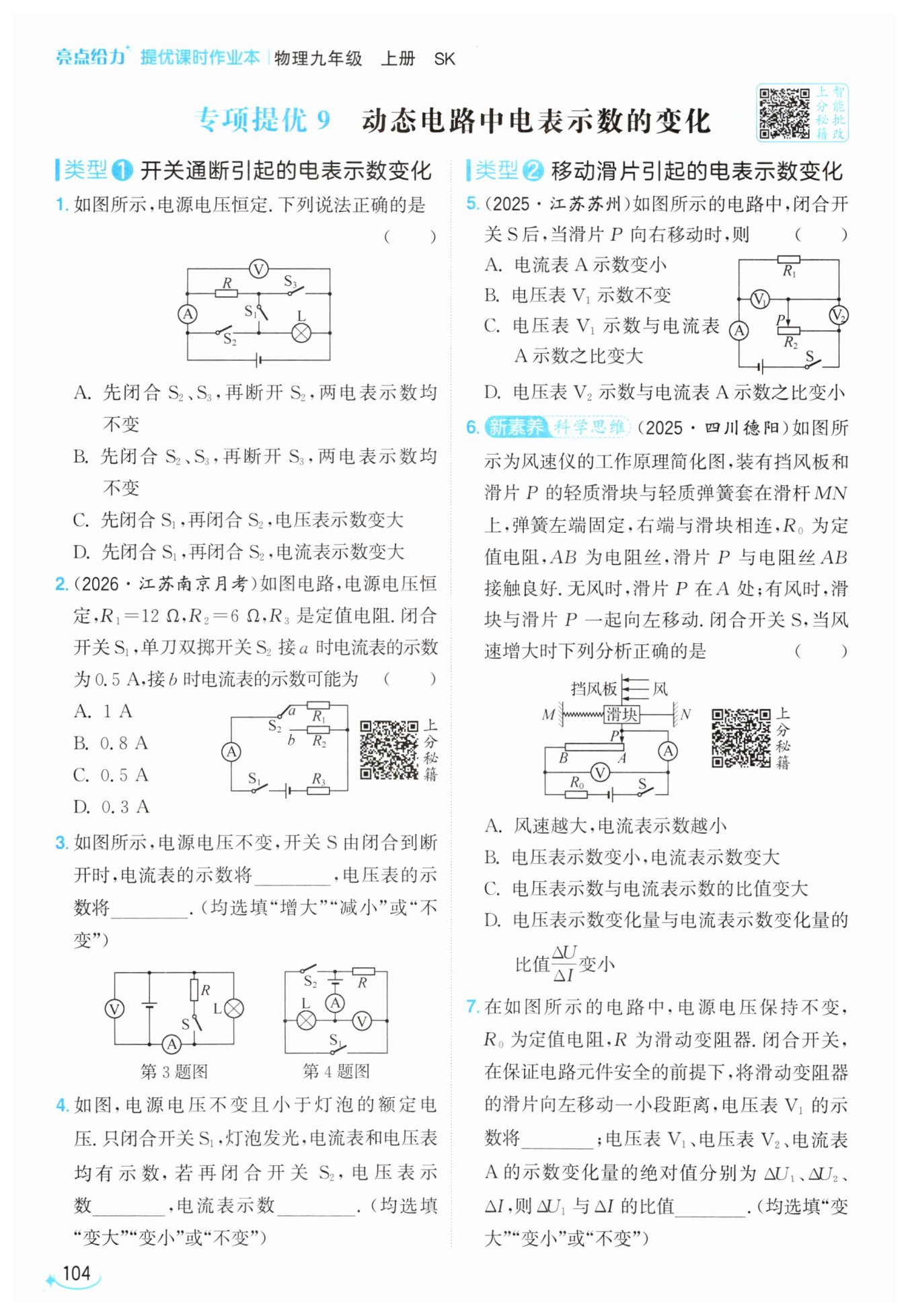

【分析】
我们的解题思路是逐个分析每个选项中开关切换前后的电路结构,明确不同状态下电流表、电压表的测量对象,对比电表示数的变化,判断选项正误:
1. 首先明确电流表相当于导线,电压表相当于开路,先拆解每个开关组合对应的电流路径,确定用电器的连接方式。
2. 对每个选项的两种开关状态分别判断电流、电压的大小,对比是否符合选项描述,逐一排除错误选项,得到正确答案。
【解析】
我们逐一分析各选项:
选项A:先闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,断开$\mathrm{S}_{1}$,此时定值电阻$R$与灯泡$L$并联,电流表串联在$R$的支路中,测量通过$R$的电流,大小为$I_R = \frac{U}{R}$;电压表并联在电源两端,测量电源电压$U$。再断开$\mathrm{S}_{2}$,此时$L$所在支路断路,电路中只有$R$接入电路,电流表仍然测量通过$R$的电流,大小仍为$\frac{U}{R}$,电压表仍然测量电源电压$U$,因此两电表示数均不变,A正确。
选项B:先闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,断开$\mathrm{S}_{1}$,$R$与$L$并联,电流表测$R$的电流$I_R=\frac{U}{R}$,电压表测电源电压$U$。再断开$\mathrm{S}_{3}$,此时$R$所在支路断路,电流表示数变为0,电压表示数仍为电源电压,电流表示数发生变化,B错误。
选项C:先闭合$\mathrm{S}_{1}$,断开$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,此时$R$与$L$串联,电压表并联在电源两端,测量电源电压$U$。再闭合$\mathrm{S}_{2}$,$R$被短路,电路中只有$L$接入,电压表仍然并联在电源两端,测量电源电压$U$,电压表示数不变,C错误。
选项D:先闭合$\mathrm{S}_{1}$,断开$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,$R$与$L$串联,电流表测串联电路的电流,大小为$I=\frac{U}{R+R_L}$。再闭合$\mathrm{S}_{2}$,电流表和$R$同时被$\mathrm{S}_{2}$短路,电流表示数变为0,电流表示数变小,D错误。
综上,正确选项为A。
【答案】
A
【知识点】
电路动态分析,串并联电路判断,欧姆定律应用
【点评】
本题的易错点是容易误判不同开关状态下的电流表测量对象,尤其是闭合$\mathrm{S}_{2}$后电流表被短路的情况,解题的核心是准确画出不同开关组合下的等效电路,理清每条电流路径,就能快速对比电表示数的变化。
【难度系数】
0.4
