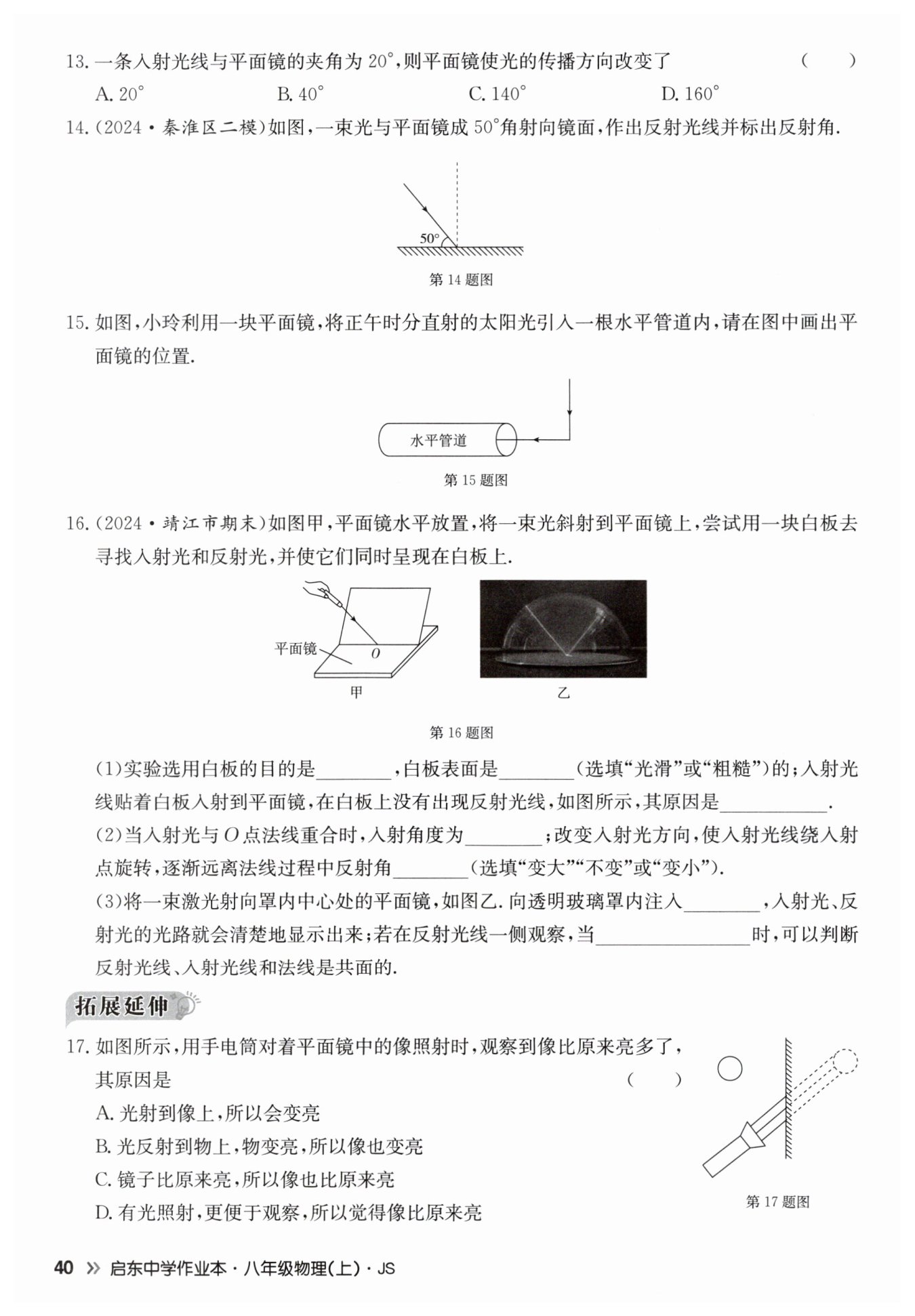

第40页

信息发布者：
B


显示光路
粗糙
白板没有与平面镜垂直
$0°$
变大
烟雾
只能看见反射光线
B
【分析】
要解决这道题，需明确光的反射定律中入射角、反射角的概念，以及光线传播方向改变角度的计算逻辑：首先，入射角是入射光线与法线的夹角，法线与平面镜垂直，因此需先由入射光线与镜面的夹角算出入射角；再根据反射定律确定反射角；最后通过入射光线与反射光线的夹角，推导传播方向改变的角度。
【解析】
根据光的反射定律，解题步骤如下：
1. 计算入射角：已知入射光线与平面镜的夹角为$20°$，法线与镜面垂直，因此入射角（入射光线与法线的夹角）为 $i = 90° - 20° = 70°$；
2. 确定反射角：由光的反射定律，反射角等于入射角，故反射角 $r = i = 70°$；
3. 计算传播方向改变的角度：入射光线若不反射将沿直线传播，反射后光线与原入射光线的夹角（即传播方向改变的角度）为 $\Delta = 180° - (i + r) = 180° - (70° + 70°) = 40°$，对应选项B。
【答案】
B
【知识点】
光的反射定律，入射角与反射角
【点评】
本题考查光学基础知识点，核心是区分“入射光线与镜面的夹角”和“入射角”的概念，掌握传播方向改变角度的推导方法，属于初中物理光学的常规基础题，需学生牢记反射定律内容。
【难度系数】
0.5
【分析】要解决此题，需依据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。首先确定垂直于平面镜的法线，再计算入射角，最后根据反射角等于入射角画出反射光线并标注反射角。
【解析】1. 过入射点作垂直于平面镜的虚线，即为法线；2. 已知入射光线与平面镜成50°角，因此入射角为$90° - 50° = 40°$；3. 根据光的反射定律，反射角等于入射角，所以反射角为$40°$；在法线另一侧画出反射光线，使反射光线与法线的夹角为$40°$，并在反射光线与法线间标注“$40°$”（即反射角）。
【答案】如答图所示
【知识点】光的反射定律、入射角与反射角
【点评】本题考查光的反射定律的应用，关键是明确入射角是入射光线与法线的夹角，而非与镜面的夹角，利用反射角等于入射角的规律作图，属于光学基础题型。
【难度系数】0.6
【分析】要将竖直向下的太阳光反射为水平向左进入管道的光线，需依据光的反射定律：反射角等于入射角。解题思路为：①确定入射光线（竖直向下）和反射光线（水平向左）的夹角；②作该夹角的角平分线，得到法线；③过入射点作垂直于法线的直线，即为平面镜的位置，此时平面镜与法线垂直，能满足反射光线沿水平方向传播的要求。
【解析】入射光线竖直向下，反射光线水平向左，两者夹角为90°。根据反射定律，反射角等于入射角，因此法线是该夹角的角平分线（与水平方向成45°）；平面镜与法线垂直，故平面镜应放置为与水平方向成45°角，使太阳光经反射后沿水平方向进入管道，具体位置如答图所示。
【答案】如答图所示
【知识点】光的反射定律、平面镜的应用
【点评】本题考查光的反射定律的实际应用，核心是利用入射光线与反射光线的夹角确定法线，进而确定平面镜位置，属于基础应用类题目，需掌握反射定律的基本内容。
【难度系数】0.5
【分析】
本题围绕光的反射实验展开，需结合实验原理、操作要点和光的反射定律分析各问题：
(1) 实验中白板的作用是显示光路，因为光在粗糙表面发生漫反射，能从不同方向观察到光路；若白板未与平面镜垂直，反射光线不在白板所在平面，就无法在白板上看到反射光线。
(2) 入射角是入射光线与法线的夹角，入射光与法线重合时夹角为0°；根据光的反射定律，反射角等于入射角，入射光线远离法线时入射角变大，反射角也随之变大。
(3) 要显示光路，需让光在介质中发生漫反射，烟雾颗粒可实现这一点；当反射光线一侧只能看到反射光线时，说明反射光线、入射光线和法线在同一平面，否则无法在该侧看到反射光线。
【解析】
(1) 实验选用白板，是因为光在白板表面发生漫反射，能清晰显示光路；白板表面需粗糙，这样各个方向都能观察到光路。当入射光线贴着白板入射，白板上没有反射光线，是因为白板没有与平面镜垂直，导致反射光线不在白板所在的平面内。
(2) 入射角是入射光线与法线的夹角，当入射光与O点法线重合时，入射光线与法线的夹角为0°，即入射角为0°；根据光的反射定律，反射角等于入射角，当入射光线绕入射点旋转逐渐远离法线时，入射角变大，因此反射角也变大。
(3) 向透明玻璃罩内注入烟雾，烟雾中的微小颗粒会使激光发生漫反射，从而清晰显示入射光和反射光的光路；若反射光线一侧只能看见反射光线，说明反射光线、入射光线和法线是共面的，若不共面则无法在该侧观察到反射光线。
【答案】
16.(1)显示光路 粗糙 白板没有与平面镜垂直
(2)$0°$ 变大
(3)烟雾 只能看见反射光线
【知识点】
光的反射定律、漫反射、光路显示
【点评】
本题考查光的反射实验的核心要点，包括实验器材的作用、实验操作的注意事项以及光的反射定律的应用，属于光学基础实验的常规题型，注重对实验过程和规律的理解。
【难度系数】
0.6
【分析】
要解决这道题，需明确平面镜成像的本质和光线的传播路径：首先，平面镜成的是虚像，虚像是反射光线的反向延长线会聚形成的，并非实际光线的会聚点，因此手电筒的光无法直接照射到虚像上，可先排除A选项；其次，根据平面镜成像“像与物关于镜面对称”的特点，当手电筒对着镜中的像照射时，光线经平面镜反射后会指向实际的物体（原物），使原物变亮，原物反射的光线增多，经平面镜反射后形成的像就会更亮，据此分析各选项即可得出答案。
【解析】
1. 分析选项A：平面镜成的虚像是反射光线反向延长线会聚而成，不是实际光线的会聚点，手电筒的光无法直接照射到虚像上，因此虚像变亮不是因为光射到像上，A错误。
2. 分析选项B：根据平面镜成像“像与物关于镜面对称”的规律，手电筒对着镜中的像照射时，光线经平面镜反射后会照射到实际的原物上，使原物反射的光线增多，经平面镜反射后形成的像就会比原来更亮，B正确。
3. 分析选项C：像的亮度变化是因为实际物体变亮，而非镜子本身变亮，C错误。
4. 分析选项D：像变亮是实际光线增多导致的，不是主观观察的原因，D错误。
【答案】
B
【知识点】
平面镜成像特点、光的反射
【点评】
本题考查平面镜成像的原理与特点，核心是理解虚像的本质和光线的传播路径，易错点是误将虚像当作实际物体，错选A，需明确虚像无法被直接照射，而是通过照亮实际物体使像变亮，属于光学基础概念的应用。
【难度系数】
0.6
