C
C


竖直
大小
虚
相等
【分析】

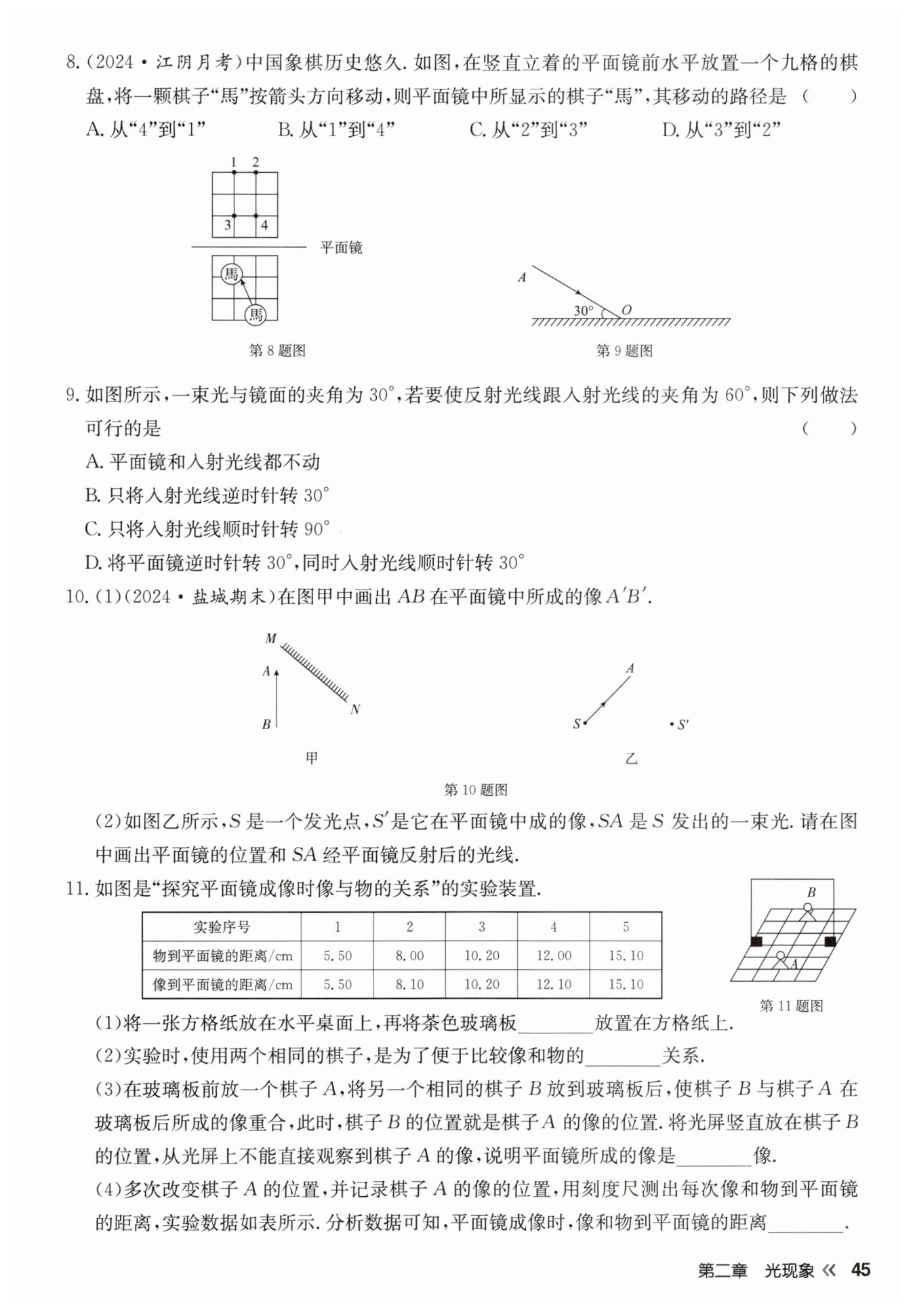

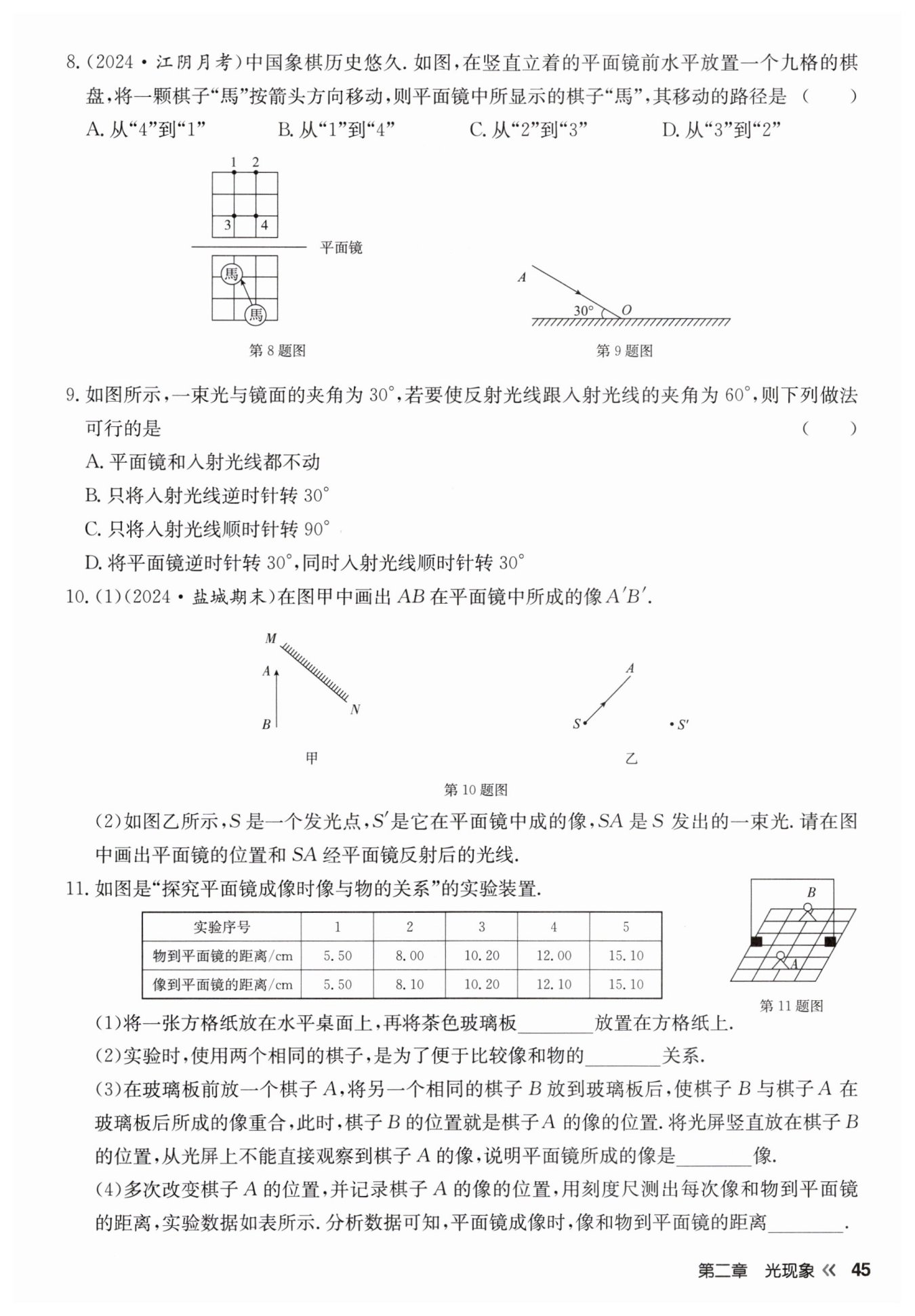

要解决这个问题，需利用平面镜成像的核心特点：像与物体关于镜面对称。首先确定棋子“馬”移动前后的实际位置，再根据对称关系找到对应像的位置，即可得出镜中棋子的移动路径。
【解析】
1. 确定平面镜位置：图中中间的水平线为平面镜，上方是镜中棋盘，下方是实际棋盘，像与物体关于该镜面对称。
2. 明确实际棋子的位置：初始时，实际“馬”在下方棋盘的第三行第二列；移动后，实际“馬”在下方棋盘的第二行第一列。
3. 对应镜中像的位置：根据对称关系，实际第三行第二列的“馬”对应的镜中像为上方棋盘的第一行第二列（点2）；实际第二行第一列的“馬”对应的镜中像为上方棋盘的第三行第一列（点3）。
4. 因此，镜中棋子“馬”的移动路径是从“2”到“3”。
【答案】
C
【知识点】
平面镜成像特点
【点评】
本题结合中国象棋考查平面镜成像规律的应用，核心是理解像与物体关于镜面对称的关系，属于基础应用类题目。
【难度系数】
0.3
【分析】
要解决这道题，需先明确光的反射定律：反射角等于入射角，反射光线与入射光线的夹角等于2倍的入射角。首先计算初始状态：入射光线与镜面夹角为30°，则入射角（入射光线与法线的夹角）为90°-30°=60°，此时反射光线与入射光线的夹角为2×60°=120°，题目要求该夹角为60°，即调整后入射角需变为30°。接下来逐一分析选项，判断哪种操作能让入射角变为30°。
【解析】
根据光的反射定律，反射光线与入射光线的夹角=2×入射角。初始入射角为60°，需调整至30°才能满足夹角为60°的要求：
1. 选项A：平面镜和入射光线都不动，入射角仍为60°，反射光线与入射光线夹角为120°，不符合要求，错误；
2. 选项B：入射光线逆时针转30°，入射光线远离法线，入射角变为60°+30°=90°，反射光线与入射光线夹角为180°，不符合要求，错误；
3. 选项C：入射光线顺时针转90°，入射光线与法线的夹角变为30°（即入射角为30°），此时反射光线与入射光线夹角为2×30°=60°，符合要求，正确；
4. 选项D：平面镜逆时针转30°（法线同步逆时针转30°），同时入射光线顺时针转30°，最终入射角仍为60°，反射光线与入射光线夹角为120°，不符合要求，错误。
【答案】
C
【知识点】
光的反射定律、入射角与反射角
【点评】
本题考查光的反射定律的应用，核心是理解反射光线与入射光线的夹角和入射角的关系，需准确分析各操作对入射角的影响，属于基础应用类题目。
【难度系数】
0.5
【分析】
本题考查平面镜成像的作图，需利用平面镜成像“像与物关于镜面对称”的核心规律解题。
(1) 作AB的像时，需先确定A、B两点关于平面镜MN的对称点，再连接对称点得到像；
(2) 确定平面镜位置时，利用像与物的连线垂直镜面且到镜面距离相等的特点，再通过像点与入射点的连线得到反射光线。
【解析】
(1) 作图步骤：
① 分别过点A、B作平面镜MN的垂线，在垂线的镜后一侧截取与镜前部分等长的线段，得到A的对称点A'、B的对称点B'；
② 用虚线连接A'、B'，A'B'即为AB在平面镜中所成的像。
(2) 作图步骤：
① 连接S和S'，作线段SS'的垂直平分线，该垂直平分线就是平面镜的位置，在垂直平分线的镜面上画斜线表示镜面；
② SA与平面镜交于点A，连接S'和A，延长S'A至镜前区域，在延长线上标上箭头，即为SA经平面镜反射后的光线。
【答案】
10.(1)如答图甲所示
(2)如答图乙所示
【知识点】
平面镜成像特点、光的反射作图
【点评】
本题是平面镜成像的基础作图题，核心考查对成像对称规律的应用，是光学作图的重点内容，需熟练掌握作图方法。
【难度系数】
0.6
【分析】
本题围绕“探究平面镜成像时像与物的关系”的实验展开，需结合实验操作要求、实验设计意图、成像性质判断及实验数据规律分析：
1. 第(1)问：玻璃板竖直放置是为了保证像与物在同一水平面，使后方棋子能与像重合，是实验的基本操作要求；
2. 第(2)问：相同棋子的设计利用等效替代法，通过棋子B与像重合来比较像和物的大小；
3. 第(3)问：实像可被光屏承接，虚像不能，光屏无法承接像说明成像为虚像；
4. 第(4)问：分析表格中物距和像距的对应数据，可得出像与物到平面镜的距离关系。
【解析】
(1) 实验时，茶色玻璃板需竖直放置在方格纸上，若玻璃板不竖直，像会偏离水平方向，导致后方棋子B无法与像重合，影响实验，故填竖直；
(2) 选用两个相同的棋子，当棋子B与棋子A的像完全重合时，可直观比较像与物的大小关系，因此目的是比较像和物的大小关系，故填大小；
(3) 实像能呈现在光屏上，虚像不能；将光屏放在棋子B的位置，光屏上无法观察到棋子A的像，说明平面镜所成的像是虚像，故填虚；
(4) 分析表格数据：物距分别为5.50cm、10.00cm、10.20cm、12.00cm、15.10cm，对应的像距为5.50cm、8.10cm、10.20cm、12.10cm、15.10cm，整体来看像和物到平面镜的距离相等，故填相等。
【答案】
11.(1)竖直 (2)大小 (3)虚 (4)相等
【知识点】
平面镜成像实验；平面镜成像特点；虚像与实像
【点评】
本题是平面镜成像实验的基础考查题，涵盖实验操作要点、实验设计目的、成像性质判断及实验结论，紧扣教材核心实验，注重对实验过程的理解，难度适中。
【难度系数】
0.3
