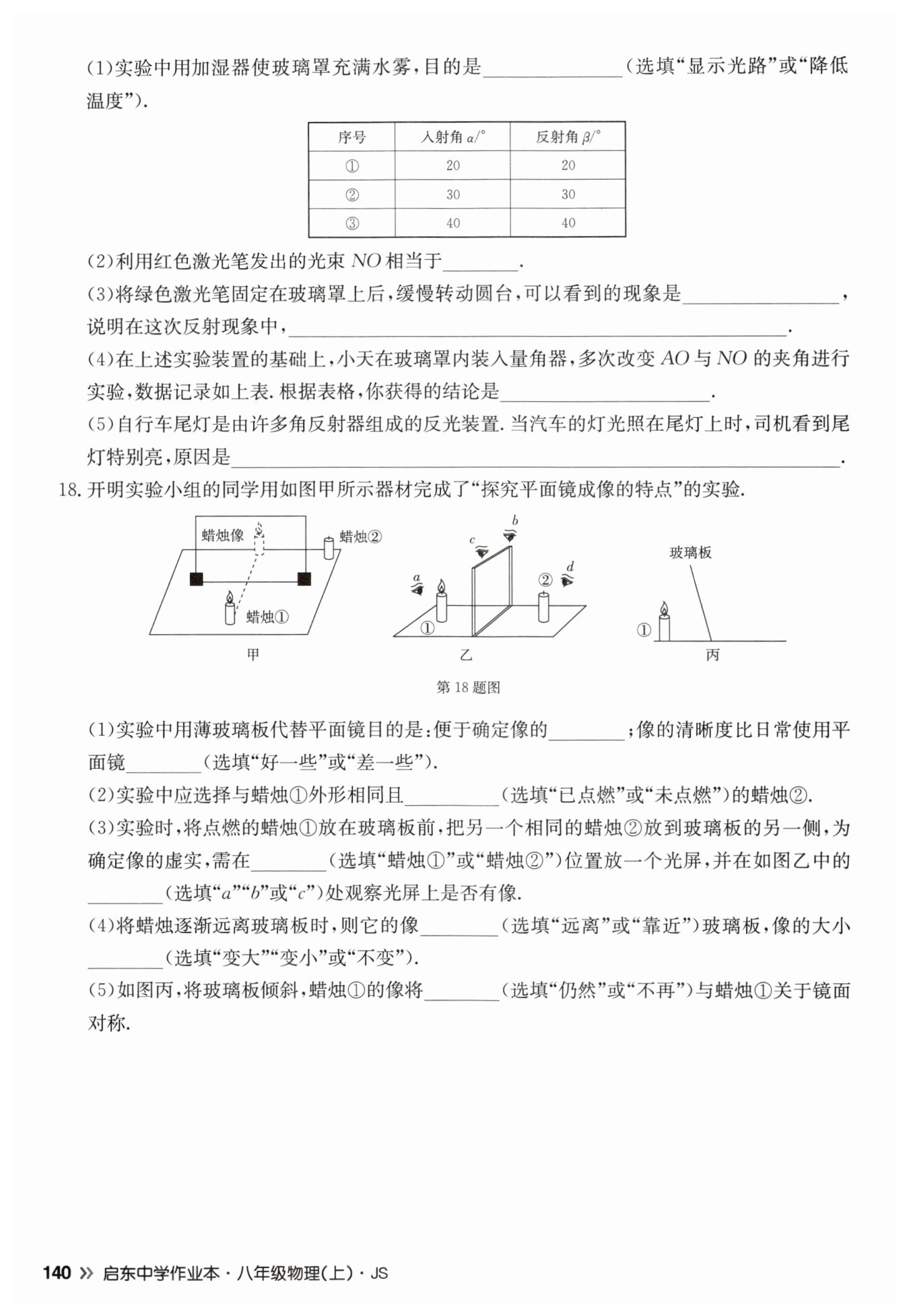

第140页 - 江苏版启东中学作业本八年级物理（上下册）

显示光路

法线

三束光重合

 反射光线、入射光线、法线在同一平面内

反射角等于入射角

 反射光线将沿与原光线平行方向反射回去，平面镜发生的是镜面反射

位置

差一些

未点燃

蜡烛②

b

远离

不变

仍然

【分析】
逐个分析问题：
1. 光在空气中传播时光路不易直接观察，加湿器产生的水雾可增强光的散射，让光路显现，因此选显示光路；
2. 法线是垂直于反射面（平面镜）的直线，光NO垂直射向平面镜，符合法线特征，相当于法线；
3. 转动圆台时，只有反射光线、入射光线、法线在同一平面内时，反射光线才会正常射出，此时三束光重合，说明三线共面；
4. 多次改变入射角，测量对应反射角，数据显示反射角等于入射角；
5. 自行车尾灯是角反射器，属于镜面反射，反射光线会沿与入射光线平行的方向返回，因此司机看到尾灯特别亮。
【解析】
(1) 光的传播路径在空气中肉眼难以直接观察，加湿器产生的水雾能使光的散射增强，清晰显示光路，故填显示光路；
(2) 法线定义为垂直于反射面的直线，光NO垂直射向平面镜，符合法线的特征，因此相当于法线；
(3) 当转动圆台改变平面时，只有反射光线、入射光线、法线在同一平面内，反射光线才会沿OB射出，此时可观察到三束光重合，该现象说明反射光线、入射光线、法线在同一平面内；
(4) 多次改变AO与NO的夹角（即入射角），测量对应的反射角，可得结论：反射角等于入射角；
(5) 自行车尾灯的角反射器由相互垂直的平面镜组成，属于镜面反射，入射光线经两次反射后，反射光线与原入射光线平行，因此能将汽车灯光平行反射回去，使司机看到尾灯特别亮。
【答案】
(1)显示光路
(2)法线
(3)三束光重合；反射光线、入射光线、法线在同一平面内
(4)反射角等于入射角
(5)反射光线将沿与原光线平行方向反射回去，平面镜发生的是镜面反射
【知识点】
光的反射定律；法线；镜面反射
【点评】
本题围绕“探究光的反射规律”实验展开，考查实验操作目的、光的反射相关概念及规律的应用，属于基础实验题，侧重核心知识点的理解与应用，难度适中。
【难度系数】
0.7

【分析】
本题围绕“探究平面镜成像的特点”实验展开，需结合实验操作目的、成像规律逐一分析：
(1) 玻璃板透明，既能反射成像又能透过光线，便于确定像的位置；但玻璃板透光，反射光线比平面镜少，因此像的清晰度差于平面镜。
(2) 选外形相同的蜡烛②是为了对比像与物的大小，未点燃的蜡烛可避免火焰干扰，便于与蜡烛①的像重合。
(3) 判断像的虚实需用光屏承接，光屏应放在像的位置（蜡烛②处）；观察光屏时，眼睛需在像的一侧（玻璃板后b处），才能判断光屏是否承接像。
(4) 平面镜成像中，像与物到镜面距离相等，像与物大小相等，因此蜡烛远离玻璃板时像也远离，像大小不变。
(5) 像与物关于镜面对称的规律与玻璃板是否倾斜无关，倾斜后仍满足对称关系。
【解析】
(1) 实验用薄玻璃板代替平面镜，目的是便于确定像的位置；由于玻璃板同时透光和反射，反射光线少于平面镜，故像的清晰度比平面镜差一些。
(2) 实验中选与蜡烛①外形相同且未点燃的蜡烛②，这样可移动蜡烛②使其与蜡烛①的像完全重合，从而比较像与物的大小，若点燃会干扰像的观察，因此选未点燃。
(3) 确定像的虚实需在像的位置（蜡烛②处）放光屏，实像可在光屏呈现，虚像不能；观察光屏时，眼睛要在玻璃板的另一侧（图乙中b处），因此需在蜡烛②位置放光屏，在b处观察。
(4) 根据平面镜成像特点：像与物到平面镜的距离相等，所以蜡烛远离玻璃板时，像也远离玻璃板；像与物大小始终相等，故像的大小不变。
(5) 平面镜成像的核心是像与物关于镜面对称，与玻璃板是否倾斜无关，因此玻璃板倾斜后，蜡烛①的像仍然与蜡烛①关于镜面对称。
【答案】
(1) 位置差一些 (2) 未点燃 (3) 蜡烛② b (4) 远离不变 (5) 仍然
【知识点】
平面镜成像特点、探究平面镜成像实验、实像与虚像
【点评】
本题是光学实验的基础题型，考查平面镜成像实验的操作目的、成像规律的应用，需熟练掌握实验设计意图和成像特点，是中考常考的实验类题目，侧重对实验细节和核心规律的理解。
【难度系数】
0.7
