14. (2025·姑苏区模拟)如图所示的激光报警装置,激光枪射出的激光束经过平面镜 M
反射
后送至接收器,当有人进入激光束区域时,激光束被遮挡
,报警器就会发出警报. 当激光束与平面镜 M 垂直时,反射角为0°
,若要扩大警报范围,可采取的方法是将镜面逆时针转动一定的角度
.答案：反射 遮挡 $0^{\circ}$ 将镜面逆时针转动一定的角度
15. 如图所示为水位测量仪的示意图. A 点与光屏 PQ 在同一水平面上,从 A 点发出的一束与水平面成 45°角方向不变的激光,经水面反射后,在光屏上的 B 点处形成一个光斑,光斑位置随水位变化而发生变化.
(1)A 点与水面相距 2 m,则 A 与它在水中的像 A'之间的距离为
(2)若光斑 B 向右移动了 3 m,说明水位
(1)A 点与水面相距 2 m,则 A 与它在水中的像 A'之间的距离为
4
m.(2)若光斑 B 向右移动了 3 m,说明水位
下降
了1.5
m.答案：(1)4 (2)下降 1.5
解析：
(1) 因为A点与水面相距2m，根据平面镜成像特点，像到水面的距离等于物到水面的距离，所以A'到水面的距离也为2m，A与A'之间的距离为2m + 2m = 4m。
(2) 下降；1.5
解：设水位下降了h米。激光与水平面成45°角，反射光线也与水平面成45°角。光斑向右移动3m，说明反射点向右移动了3m在水平方向的距离。由于入射角和反射角均为45°，形成的两个直角三角形全等，水位下降的高度h等于光斑移动距离的一半，即h = 3m ÷ 2 = 1.5m。
答案：(1)4；(2)下降；1.5
(2) 下降；1.5
解：设水位下降了h米。激光与水平面成45°角，反射光线也与水平面成45°角。光斑向右移动3m，说明反射点向右移动了3m在水平方向的距离。由于入射角和反射角均为45°，形成的两个直角三角形全等，水位下降的高度h等于光斑移动距离的一半，即h = 3m ÷ 2 = 1.5m。
答案：(1)4；(2)下降；1.5

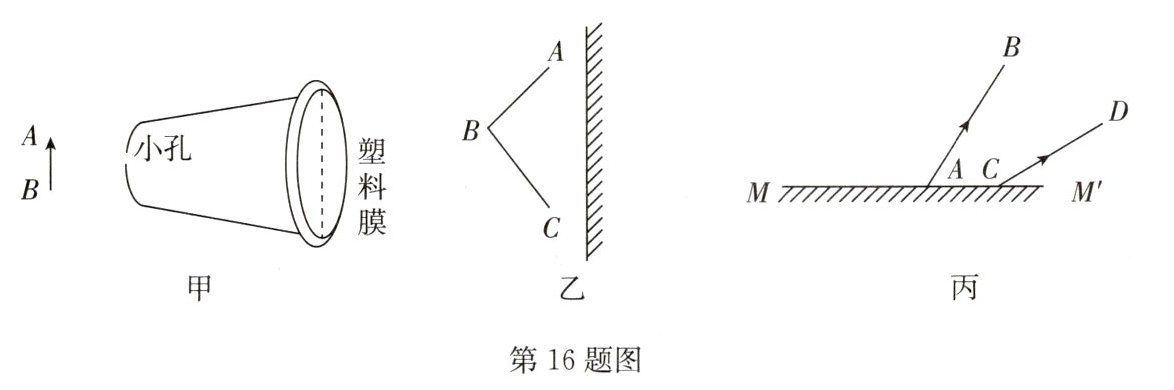

16. 根据题目要求作图
(1)(2024·甘肃)如图甲所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用 AB 表示)在塑料膜上成的像(用箭头 A'B'表示)及光路图.
(2)(2024·无锡)在图乙中作出物体 ABC 通过平面镜所成的像 A'B'C'.
(3)如图丙所示,AB、CD 是光源 S 发出的光线经平面镜 MM'反射后的两条反射光线,请找到光源 S 的位置并作出两条反射光线 AB、CD 的入射光线.
(1)(2024·甘肃)如图甲所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用 AB 表示)在塑料膜上成的像(用箭头 A'B'表示)及光路图.
(2)(2024·无锡)在图乙中作出物体 ABC 通过平面镜所成的像 A'B'C'.
(3)如图丙所示,AB、CD 是光源 S 发出的光线经平面镜 MM'反射后的两条反射光线,请找到光源 S 的位置并作出两条反射光线 AB、CD 的入射光线.
答案：如答图所示
解析：
(1) 如答图甲所示，连接A点与小孔并延长交塑料膜于A'，连接B点与小孔并延长交塑料膜于B'，用箭头标出A'B'方向。
(2) 如答图乙所示，分别过A、B、C作平面镜MM'的垂线并延长，使A'、B'、C'到镜面距离等于A、B、C到镜面距离，连接A'B'C'。
(3) 如答图丙所示，反向延长AB、CD交于S'（像点），过S'作MM'垂线并延长，使S到镜面距离等于S'到镜面距离，连接SA、SC得入射光线。
(2) 如答图乙所示，分别过A、B、C作平面镜MM'的垂线并延长，使A'、B'、C'到镜面距离等于A、B、C到镜面距离，连接A'B'C'。
(3) 如答图丙所示，反向延长AB、CD交于S'（像点），过S'作MM'垂线并延长，使S到镜面距离等于S'到镜面距离，连接SA、SC得入射光线。

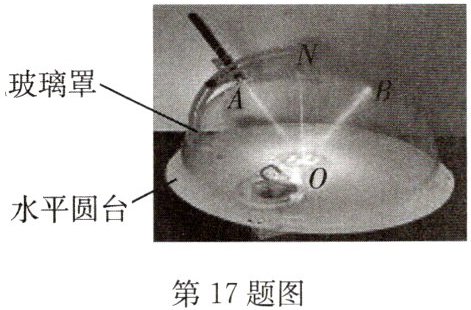

17. (2024·江都区期末)如图所示,小天做“探究光的反射规律”实验,他将一小块平面镜固定在水平圆台上(圆台、玻璃罩可一体化转动),用固定的红色激光笔(图中未标注)发出一束垂直射向平面镜的光 NO,然后用另一个绿色激光笔向 O 点发出一束光 AO,经平面镜反射后沿 OB 方向射出.
(1)实验中用加湿器使玻璃罩充满水雾,目的是
(2)利用红色激光笔发出的光束 NO 相当于
(3)将绿色激光笔固定在玻璃罩上后,缓慢转动圆台,可以看到的现象是
(4)在上述实验装置的基础上,小天在玻璃罩内装入量角器,多次改变 AO 与 NO 的夹角进行实验,数据记录如上表. 根据表格,你获得的结论是
(5)自行车尾灯是由许多角反射器组成的反光装置. 当汽车的灯光照在尾灯上时,司机看到尾灯特别亮,原因是
(1)实验中用加湿器使玻璃罩充满水雾,目的是
显示光路
(选填“显示光路”或“降低温度”).(2)利用红色激光笔发出的光束 NO 相当于
法线
.(3)将绿色激光笔固定在玻璃罩上后,缓慢转动圆台,可以看到的现象是
三束光重合
,说明在这次反射现象中,反射光线、入射光线、法线在同一平面内
.(4)在上述实验装置的基础上,小天在玻璃罩内装入量角器,多次改变 AO 与 NO 的夹角进行实验,数据记录如上表. 根据表格,你获得的结论是
反射角等于入射角
.(5)自行车尾灯是由许多角反射器组成的反光装置. 当汽车的灯光照在尾灯上时,司机看到尾灯特别亮,原因是
反射光线将沿与原光线平行方向反射回去，平面镜发生的是镜面反射
.答案：(1)显示光路 (2)法线 (3)三束光重合 反射光线、入射光线、法线在同一平面内 (4)反射角等于入射角 (5)反射光线将沿与原光线平行方向反射回去，平面镜发生的是镜面反射
