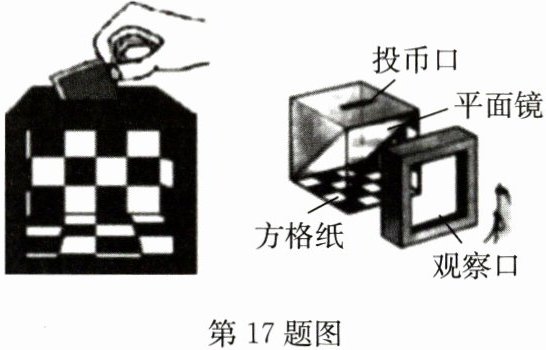

17. 小明用正方形纸箱、黑白方格纸、平面镜等器材制成如图所示的“储币魔箱”.
(1)“魔箱”中平面镜的镜面向
(2)观察口面向同学,将纸币从“魔箱”顶部的投币口放入,结果纸币竟不翼而飞. 这是因为光具有
(1)“魔箱”中平面镜的镜面向
下
(选填“上”或“下”),与箱子底部的夹角等于45°
,使箱子底面的黑白方格纸在平面镜中所成的像恰好在箱子的背面
(选填“背面”或“顶部”).(2)观察口面向同学,将纸币从“魔箱”顶部的投币口放入,结果纸币竟不翼而飞. 这是因为光具有
沿直线传播
的性质.答案：(1)下 45° 背面 (2)沿直线传播
18. 雨后天晴的夜晚,路面上有部分积水,小明迎着月光在行走,他看到有的地方是亮的,有些地方是暗的,为了不踩到地上的积水,他应该挑
暗
的地方走,这是因为月光照在地面上发生了漫
反射,这些反射光的特点是反射光线射向各个方向
,反射过程遵循
(选填“遵循”或“不遵循”)反射定律.答案：暗 漫 反射光线射向各个方向 遵循

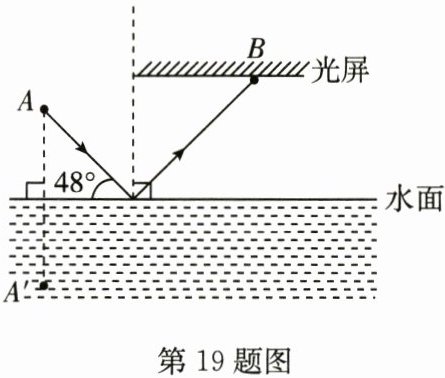

19. 如图所示,固定在水面上方的光源 A 发出一束光线经水面反射后在光屏上有一个光斑 B,已知光屏与水面平行,光束与水面的夹角为 48 度,反射角的度数是______度；$A'$是光源经水面反射所成的像. 则当液面下降 1 cm 时,反射光将照射到______(选填“B 点的左侧”“B 点”或“B 点的右侧”),像 $A'$相对 A 下降了______cm.
42
B点的右侧
2
答案：42 B点的右侧 2
解析：
解：光束与水面的夹角为48度，所以入射角为$90^{\circ}-48^{\circ}=42^{\circ}$，根据光的反射定律，反射角等于入射角，反射角的度数是42度；
当液面下降1cm时，入射点向右移动，反射光将照射到B点的右侧；
像$A'$与光源A关于水面对称，液面下降1cm，像$A'$相对A下降了$1cm + 1cm=2cm$。
42；B点的右侧；2
当液面下降1cm时，入射点向右移动，反射光将照射到B点的右侧；
像$A'$与光源A关于水面对称，液面下降1cm，像$A'$相对A下降了$1cm + 1cm=2cm$。
42；B点的右侧；2

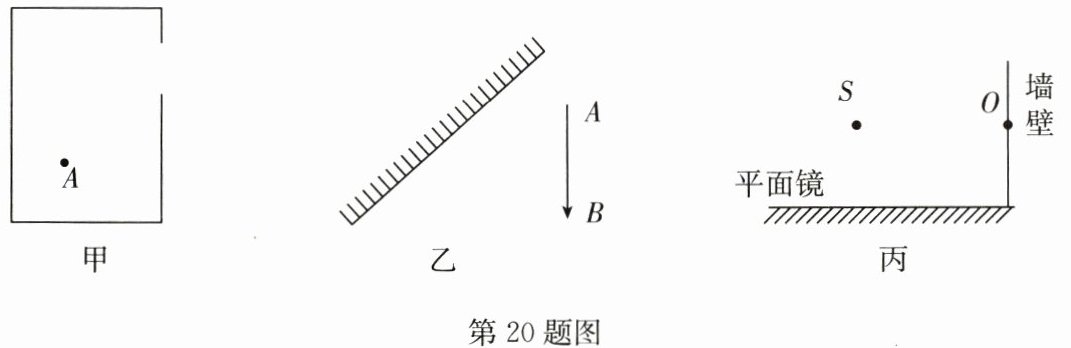

20. (6 分)根据题目要求作图.

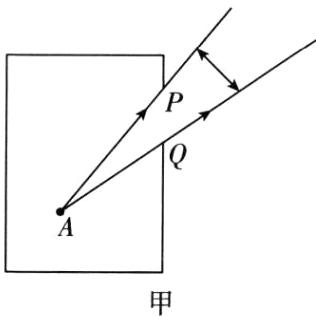

(1)如图甲,暗室对面墙上开了一个小窗,室内有一光源 A,试作出光源 A 照亮窗外的范围(完成光路图后用“←→”表示出范围).

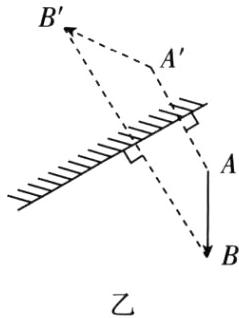

(2)作出图乙中物体 AB 在平面镜中所成的像.

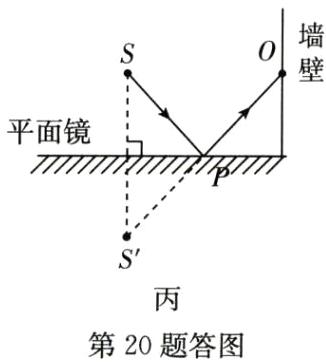

(3)如图所示,从点光源 S 发出的一条光线射向平面镜,经平面镜反射后射向墙壁上的 O 点处,请作出这条入射光线并完成光路图.
(1)如图甲,暗室对面墙上开了一个小窗,室内有一光源 A,试作出光源 A 照亮窗外的范围(完成光路图后用“←→”表示出范围).
(2)作出图乙中物体 AB 在平面镜中所成的像.
(3)如图所示,从点光源 S 发出的一条光线射向平面镜,经平面镜反射后射向墙壁上的 O 点处,请作出这条入射光线并完成光路图.
答案：
如答图所示
如答图所示
