20. 如图甲为手机防窥膜结构图,采用了超细百叶窗光学技术.贴在手机屏幕上的效果如图乙所示,其原理类似百叶窗,只能透过一定角度的光线,结构简图如图丙.两侧之所以看不清屏幕内容,是由于光的;此防窥膜贴在手机屏幕上,(选填“能”或“不能”)防止屏幕上方的窥视;为了让防窥效果更好(可视范围减小),如图丙可以适当地(选填“增大”或“减小”)超细百叶窗的间距.

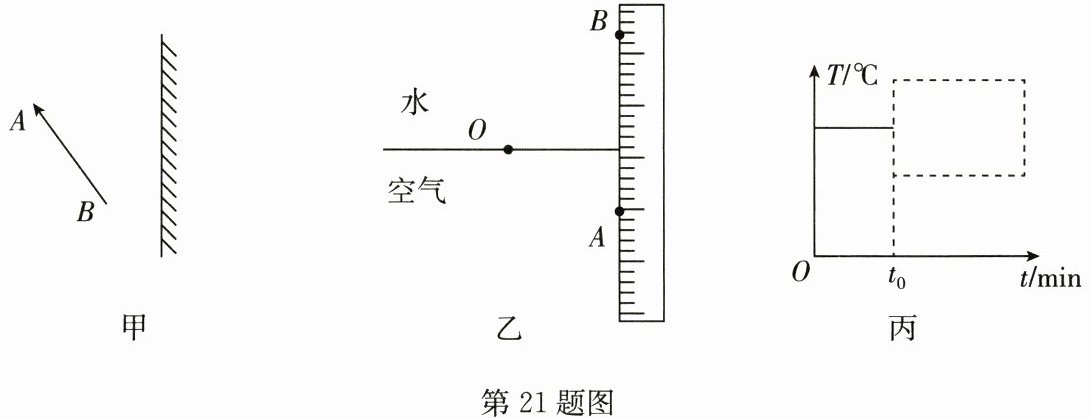

21. (6分)按题目要求作图.
(1)根据平面镜成像规律,作出图甲中物体AB在平面镜中所成的像.

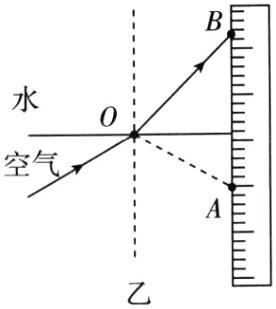

(2)用激光笔发出的一束光从空气斜射到水面上的O点,经反射和折射后在刻度尺上形成两光点A、B.请在图乙中画出入射光线和折射光线.

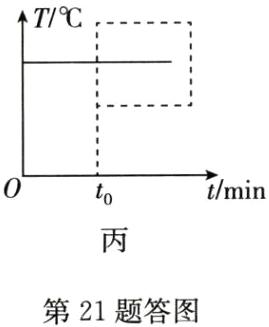

(3)取一支体温计,在玻璃泡上蘸酒精并吹风,请在图丙虚线框内画出体温计的示数T随时间t的大致变化情况.


22. (4分)如图甲是某同学探究声音特性的两个实验.
实验一:将钢尺一端紧压在桌面边缘,改变钢尺伸出桌面的长度,用大小(选填“相同”或“不相同”)的力拨动它,听声音,看现象,从而得出了声音的音调与有关.
实验二:如图乙所示,有4支相同材料,相同厚度的玻璃量筒,其中a、b、c等高,a、b粗细相同,c、d粗细相同.各量筒内装有水,某同学猜想气柱发声的音调可能与
①气柱的长短有关;
②气柱的横截面积有关;
若探究“音调与气柱长短的关系”,应选量筒(填字母代号),其中所用到的科学研究方法是法.
