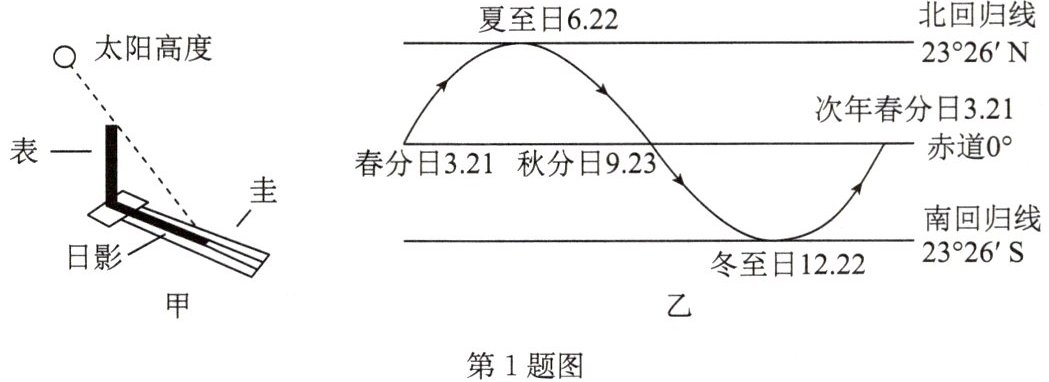

1. 圭表是中国古代重要的天文仪器,通过测量正午日影长度来推测二十四节气。图甲是实践小组于2023年12月1日在厦门市(北纬24.5°)正午时刻进行“圭表测影”活动。图乙是太阳直射点的回归运动图像,下列说法正确的是 (
A.圭表测影的原理是光的折射
B.圭表测影的原理是光的反射
C.活动当日至2023年冬至,正午时表的日影长度逐渐变短
D.活动当日至2024年夏至,正午时表的日影长度先变长后变短
D
)A.圭表测影的原理是光的折射
B.圭表测影的原理是光的反射
C.活动当日至2023年冬至,正午时表的日影长度逐渐变短
D.活动当日至2024年夏至,正午时表的日影长度先变长后变短
答案：D 点拨:由题图甲可知，圭表测影的原理是由于光在同种均匀介质中是沿直线传播形成的，故A、B错误;活动当日(2023年12月1日)在冬至日之前，则活动当日到2023 年冬至日，太阳直射点逐渐向南回归线靠近，则厦门市正午太阳的高度角变小，所以正午时表的日影长度逐渐变长，故C错误;2023年冬至到2024年夏至，太阳直射点逐渐向北回归线靠近，则厦门市正午太阳的高度角变大，所以正午时表的日影长度逐渐变短，由此可知，活动当日至2024年夏至，正午时表的日影长度先变长后变短，故D正确.
2. 如图所示是月球的影区分布,当人随地球运动,到哪三个区域时能分别看到日全食、日偏食和日环食 (
A.甲、乙、丙
B.乙、甲、丙
C.丙、甲、乙
D.乙、丙、甲
B
)A.甲、乙、丙
B.乙、甲、丙
C.丙、甲、乙
D.乙、丙、甲
答案：B
解析：
当人随地球运动到乙区域时，月球完全遮住太阳，能看到日全食；到甲区域时，月球部分遮住太阳，能看到日偏食；到丙区域时，月球中心部分遮住太阳中心，周围留有光环，能看到日环食。
答案：B
答案：B

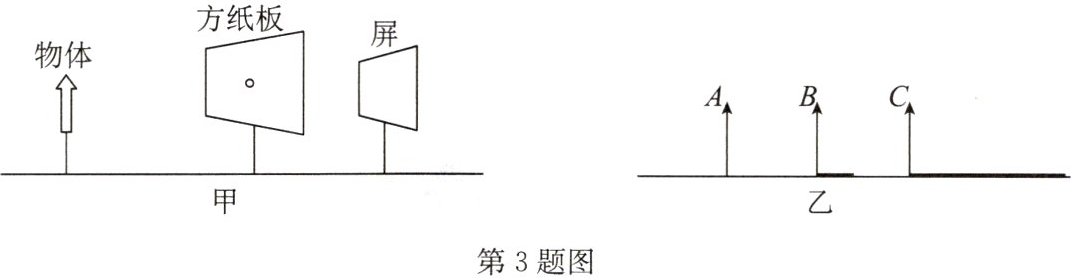

3. 做小孔成像的实验,所用的实验器材有：用发光二极管做成的物体、有小孔的方纸板、用半透明塑料膜做成的屏、量程为0~30 cm的直尺,实验装置的示意图如图甲所示。
(1) 要使在屏上的像变小,可将物体向______移动,或将屏向______移动。(均选填“左”或“右”)
(2) 小孔成像可以说明______。
(3) 根据实验所得结论作出一个人步行经过路灯时,他在A处的影子(图乙中箭头表示人,粗实线表示影子)。
(1) 要使在屏上的像变小,可将物体向______移动,或将屏向______移动。(均选填“左”或“右”)
(2) 小孔成像可以说明______。
(3) 根据实验所得结论作出一个人步行经过路灯时,他在A处的影子(图乙中箭头表示人,粗实线表示影子)。
答案：

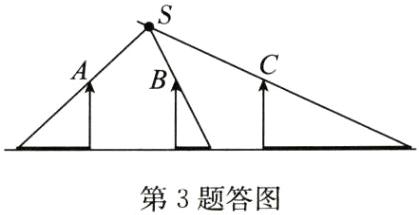

(1)左 左(2)光在同种均匀介质中是沿直线传播的(3)如答图所示
(1)左 左(2)光在同种均匀介质中是沿直线传播的(3)如答图所示
