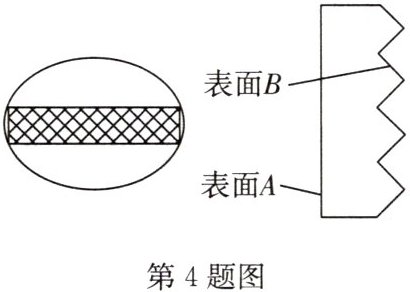

4. (2024·南通期中)如图所示是自行车尾灯,它是由许多角反射器组成的反光装置.当汽车的灯光照向它时,它能将光反射回来,从而引起司机的注意,此时发生的是光的
镜面
反射,反射面是表面B
,最终的反射光和最初的入射光平行
,生活中的公路反光标志
也是使用角反射器的例子.答案：镜面 B 平行 公路反光标志
5. 如图是小明设计的可探测水位高低的装置,当光斑 Q 向上移动时,则水位 (
A.上升
B.下降
C.不变
D.无法确定
A
)A.上升
B.下降
C.不变
D.无法确定
答案：A
解析：
当光斑Q向上移动时，根据光的反射定律，反射光线与接收装置的交点上移，说明反射点O的位置发生变化。由于水位变化会导致反射面（水面）高度改变，当水位上升时，反射点O上移，使得反射光线的角度变化，从而光斑Q向上移动。
A
A

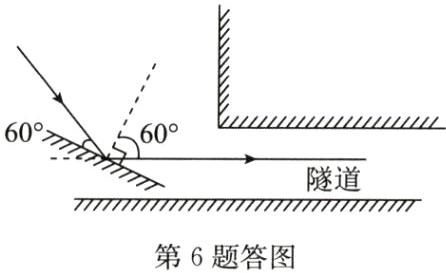

6. 如图所示,小明利用一块平面镜使此时的太阳光射入隧道内,请你通过作图画出平面镜,并在图中标出反射角的度数.
答案：
如答图所示
如答图所示

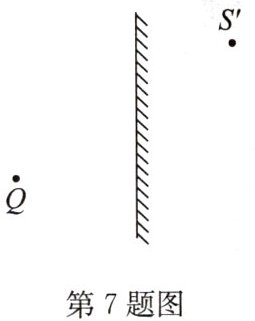

7. (2024·金湖县一模)如图,$S'$是某一发光点 S 在平面镜里的像,Q 是 S 发出的一束光经平面镜反射后经过的一点,请在图中找到 S 的位置,并完成光路图.
答案：
如答图所示
如答图所示
