9. 下图所示装置的气密性检查中,漏气的是 (
A
B
C D
C
)A
B
C D
答案：【解析】：
A选项：用手握住试管，试管内气体受热膨胀，在烧杯内有气泡产生，说明装置气密性良好，故A选项漏气错误。
B选项：用弹簧夹夹住右边导管，向长颈漏斗中倒水，液面高度不变，说明装置气密性良好，故B选项漏气错误。
C选项：向右拉活塞，长颈漏斗中导管内液柱不下降或无气泡产生，说明装置漏气，因为若装置气密性良好，向右拉活塞时，锥形瓶内压强减小，外界大气压会将空气通过长颈漏斗压入锥形瓶，长颈漏斗中导管内会有气泡产生或液柱下降，而现在没有这些现象，所以装置漏气，故C选项漏气正确。
D选项：关闭止水夹，用手握住烧瓶，烧瓶内气体受热膨胀，集气瓶内压强增大，长颈漏斗中液面上升，说明装置气密性良好，故D选项漏气错误。
【答案】：C
A选项：用手握住试管，试管内气体受热膨胀，在烧杯内有气泡产生，说明装置气密性良好，故A选项漏气错误。
B选项：用弹簧夹夹住右边导管，向长颈漏斗中倒水，液面高度不变，说明装置气密性良好，故B选项漏气错误。
C选项：向右拉活塞，长颈漏斗中导管内液柱不下降或无气泡产生，说明装置漏气，因为若装置气密性良好，向右拉活塞时，锥形瓶内压强减小，外界大气压会将空气通过长颈漏斗压入锥形瓶，长颈漏斗中导管内会有气泡产生或液柱下降，而现在没有这些现象，所以装置漏气，故C选项漏气正确。
D选项：关闭止水夹，用手握住烧瓶，烧瓶内气体受热膨胀，集气瓶内压强增大，长颈漏斗中液面上升，说明装置气密性良好，故D选项漏气错误。
【答案】：C
10. 如图是测定空气中氧气含量实验的两套装置图,请结合图示回答有关问题：
(1)图1和图2中气球的位置不同,______
(2)若实验测得的结果偏小(氧气的体积分数小于21%),可能的原因有哪些？(列举两条)______

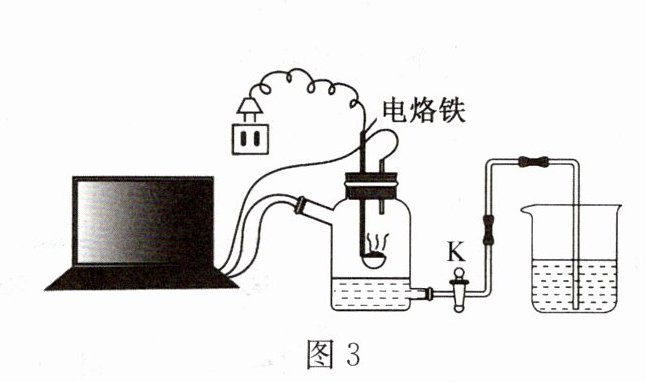

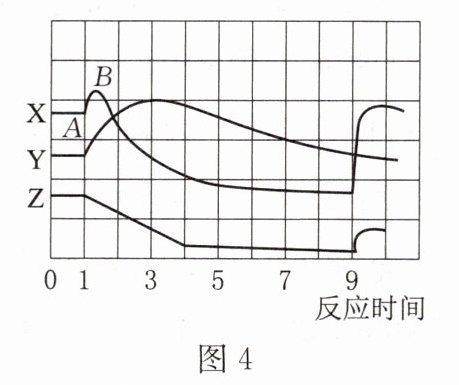

(3)为了更好地理解利用红磷测定空气中氧气含量的实验原理,同学们在老师的帮助下,利用图3所示的装置进行改进实验,利用传感器技术,实时测定了压强、温度和氧气浓度的变化趋势(如图4)。
① 图4中Y曲线表示______
② 下列说法正确的是______
a. 实验装置(如图3)中的氧气并没有被红磷完全消耗
b. 图4中X曲线AB段变化原因是红磷燃烧放热导致瓶内气压增大
c. 图3中接通电源使用电烙铁发热,引燃红磷,使实验结果更精确
(1)图1和图2中气球的位置不同,______
图2
(填“图1”或“图2”)更合理,理由是______图2中气球在玻璃管后，更易于空气流通，能使氧气与铜粉充分反应
。(2)若实验测得的结果偏小(氧气的体积分数小于21%),可能的原因有哪些？(列举两条)______
铜粉的量不足
；______装置漏气
。(3)为了更好地理解利用红磷测定空气中氧气含量的实验原理,同学们在老师的帮助下,利用图3所示的装置进行改进实验,利用传感器技术,实时测定了压强、温度和氧气浓度的变化趋势(如图4)。
① 图4中Y曲线表示______
氧气浓度
(填“压强”“温度”或“氧气浓度”)的变化趋势。② 下列说法正确的是______
abc
(填字母)。a. 实验装置(如图3)中的氧气并没有被红磷完全消耗
b. 图4中X曲线AB段变化原因是红磷燃烧放热导致瓶内气压增大
c. 图3中接通电源使用电烙铁发热,引燃红磷,使实验结果更精确
答案：【解析】：
（1）图2更合理，理由是图2中气球在玻璃管后，更易于空气流通，能使氧气与铜粉充分反应。
（2）实验测得结果偏小，可能原因有：铜粉的量不足，不能将氧气完全消耗；装置漏气，有外界空气进入；未冷却至室温就读数，此时气体处于膨胀状态等。
（3）①红磷燃烧消耗氧气，所以图4中Y曲线表示氧气浓度的变化趋势。
②a.从图4中氧气浓度未降到0可知，实验装置中的氧气并没有被红磷完全消耗，a正确；b.图4中X曲线AB段变化原因是红磷燃烧放热，使瓶内气压增大，b正确；c.图3中接通电源使用电烙铁发热，引燃红磷，避免了打开瓶塞点燃红磷时空气的逸出，使实验结果更精确，c正确。
【答案】：
（1）图2；图2中气球在玻璃管后，更易于空气流通，能使氧气与铜粉充分反应
（2）铜粉的量不足；装置漏气（或未冷却至室温就读数等）
（3）①氧气浓度
②abc
（1）图2更合理，理由是图2中气球在玻璃管后，更易于空气流通，能使氧气与铜粉充分反应。
（2）实验测得结果偏小，可能原因有：铜粉的量不足，不能将氧气完全消耗；装置漏气，有外界空气进入；未冷却至室温就读数，此时气体处于膨胀状态等。
（3）①红磷燃烧消耗氧气，所以图4中Y曲线表示氧气浓度的变化趋势。
②a.从图4中氧气浓度未降到0可知，实验装置中的氧气并没有被红磷完全消耗，a正确；b.图4中X曲线AB段变化原因是红磷燃烧放热，使瓶内气压增大，b正确；c.图3中接通电源使用电烙铁发热，引燃红磷，避免了打开瓶塞点燃红磷时空气的逸出，使实验结果更精确，c正确。
【答案】：
（1）图2；图2中气球在玻璃管后，更易于空气流通，能使氧气与铜粉充分反应
（2）铜粉的量不足；装置漏气（或未冷却至室温就读数等）
（3）①氧气浓度
②abc
