1. 已知定值电阻$R_0$的阻值,用如图14-7-1所示电路测未知电阻$R_x$,若测得通过$R_0的电流为I_1$,通过$R_x的电流为I_2$,则未知电阻的表达式为$R_x=$
$\frac{I_1}{I_2}R_0$
。答案：$\frac{I_1}{I_2}R_0$
2. 已知定值电阻$R_0$的阻值,用如图14-7-2所示电路测未知电阻$R_x$,若测得$R_0两端的电压为U_1$,$R_x两端的电压为U_2$,则未知电阻的表达式为$R_x=$
$\frac{U_2}{U_1}R_0$
。(用字母$R_0$、$U_1$、$U_2$表示)答案：$\frac{U_2}{U_1}R_0$
3. 如图14-7-3所示的电路,闭合开关S后只有一个灯泡亮,两只电流表的示数相同,则引起电路故障的原因是
灯$L_2$断路
。答案：灯$L_2$断路

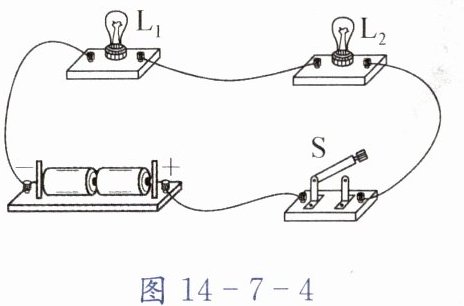

4. 如图14-7-4所示,当开关S闭合时,灯泡$L_1$、$L_2$均不亮。某同学用一根导线检查电路故障,他将导线接在$L_1$的两端时,发现两灯泡均不亮,然后接在$L_2两端时发现L_1$亮、$L_2$不亮,则此电路可能存在的故障是(
A.$L_2$与灯座接触不良
B.$L_1$短路
C.$L_1$与灯座接触不良
D.$L_2$短路
A
)。A.$L_2$与灯座接触不良
B.$L_1$短路
C.$L_1$与灯座接触不良
D.$L_2$短路
答案：A
解析：
当开关S闭合时，灯泡$L_1$、$L_2$均不亮，说明电路存在断路故障（若短路，会有灯泡亮）。
将导线接在$L_1$两端时，两灯均不亮，说明故障不在$L_1$（若$L_1$断路，导线接其两端会使电路接通，$L_2$应亮）。
将导线接在$L_2$两端时，$L_1$亮、$L_2$不亮，说明此时电路接通，故障在$L_2$，即$L_2$断路（与灯座接触不良属于断路）。
A
将导线接在$L_1$两端时，两灯均不亮，说明故障不在$L_1$（若$L_1$断路，导线接其两端会使电路接通，$L_2$应亮）。
将导线接在$L_2$两端时，$L_1$亮、$L_2$不亮，说明此时电路接通，故障在$L_2$，即$L_2$断路（与灯座接触不良属于断路）。
A
5. 如图14-7-5所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯泡均不发光,于是他用一根导线分别连接到ab、bc、cd和ac两点,灯泡$L_1$、$L_2$均不发光,再用导线连接到bd两点时,灯泡$L_1$发光,$L_2$不发光,由此判定电路故障的原因可能是(
A.S断路
B.$L_1$与S均断路
C.$L_2$断路
D.$L_2$与S均断路
D
)。A.S断路
B.$L_1$与S均断路
C.$L_2$断路
D.$L_2$与S均断路
答案：D
解析：
闭合开关S，两灯泡均不发光，电路可能存在断路。
用导线连接ab、bc、cd和ac两点，灯泡均不发光，说明这些点间无断路或断路不在此范围。
用导线连接bd两点时，L₁发光，L₂不发光，此时电流路径为：电源正极→L₁→导线bd→电源负极，说明L₁、电源正常，bd间有断路。bd间包含L₂和S，故L₂与S均断路。
D
用导线连接ab、bc、cd和ac两点，灯泡均不发光，说明这些点间无断路或断路不在此范围。
用导线连接bd两点时，L₁发光，L₂不发光，此时电流路径为：电源正极→L₁→导线bd→电源负极，说明L₁、电源正常，bd间有断路。bd间包含L₂和S，故L₂与S均断路。
D
