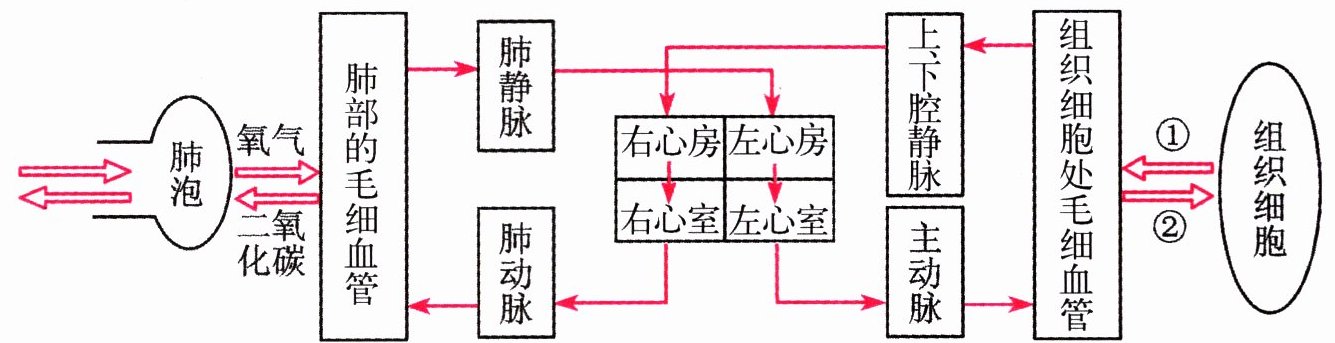

解析 本题既从结构与功能的角度，考查了体循环和肺循环的相互联系，又考查了运用科学思维结合具体实例分析问题的能力。由图可知，体循环的流动路径是：左心室→主动脉→组织细胞处毛细血管网→上、下腔静脉→右心房。肺循环的流动路径是：右心室→肺动脉→肺部的毛细血管网→肺静脉→左心房。在肺循环中，当血液流经肺部的毛细血管网时，血液中的二氧化碳进入肺内，经呼吸排出体外，而肺内的氧进入血液里，因此血液由静脉血变为含氧丰富的动脉血。血液在人体内流动，将氧和各种营养物质等运输到身体的各个器官、组织，供组织细胞使用，并且将细胞产生的二氧化碳等废物运输到相应的器官而排出体外，因此图中①代表二氧化碳、②代表氧气。血液循环分为体循环和肺循环两部分，两者同时进行，通过心脏连通，组成一条完整的循环路径。左手静脉滴注药物时，药物从左手静脉汇集到上腔静脉后流入右心房，再经过肺循环回到心脏，最后通过体循环将药物送到扁桃体的毛细血管。

答案 (1)主动脉 右心房 体 (2)静脉 氧 动脉 (3)氧气 (4)上腔静脉 肺动脉 肺静脉 左心室 扁桃体的毛细血管
