一、什么是杠杆

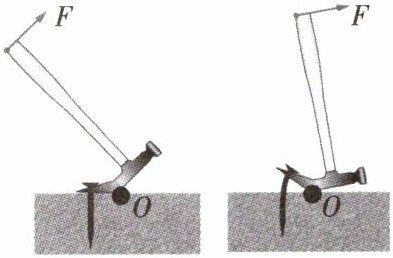

你能用手直接将钉在木板上的钉子拔出来吗? 人们往往会借助工具来完成,右图所示是借助羊角锤拔钉子的过程。此时的羊角锤可以看作杠杆。
生活中有很多任务是用类似的方法完成的。如图所示为开启瓶盖的扳手和剪纸用的剪刀,它们在工作时也都可以看作杠杆。

你能指出这些工具在使用时有什么共同特点吗? 结合教科书,说说什么是杠杆。
杠杆就是。
根据杠杆的定义想一想,生活中还有哪些工具可以看作杠杆? 请画图说明。

二、杠杆的五要素
若想进一步认识杠杆,就必须熟知杠杆的五要素。右图所示是用螺丝刀撬图钉的情形。请你阅读教科书,完成以下内容。

(1)支点:杠杆的点,即定义中的“固定点”,用字母表示。
(2)动力:使的力,用字母表示。
(3)阻力:的力,用字母表示。
(4)动力臂:从支点到的距离,用字母表示。
(5)阻力臂:从支点到的距离,用字母表示。
下面是关于力臂画法的几点建议,请阅读并尝试理解它们。
(1)画力臂的三个步骤:找支点、画力的作用线、作支点到力的作用线的垂线(有时需要将力的作用线进行正向或反向延长)。
(2)力臂是指支点到力(动力或阻力)的作用线的距离,而不是支点到力的作用点的距离。
(3)当作用在杠杆上的力的方向改变时,其力臂的大小一般也发生改变。

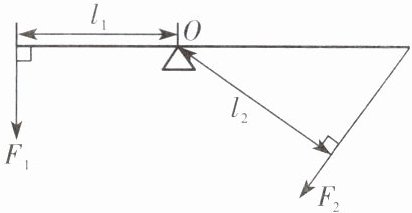

(4)力臂不一定在杠杆上,如右图所示。

(5)若某个力的作用线(或它的延长线)经过支点,则这个力的力臂为零。
