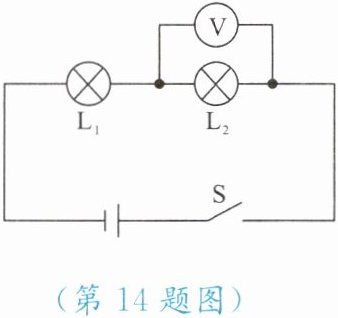

14. 为研究灯泡的发光情况,小明设计了如图所示的电路进行实验。开关闭合后,灯泡 $ \mathrm{L}_1 $ 发光,$ \mathrm{L}_2 $ 不发光,电压表无示数。请简述造成这种情况的可能原因：。

15. “桥塔为什么要造这么高？”小明在乘车经过南京长江二桥(图甲)时,提出了上述问题。后来他还对此进行了研究：他将大桥的结构(图乙)进行简化,抽象成如图丙所示的模型,又画了桥塔高低不同的两幅图丁和戊。通过比较发现：适当增加塔的高度,可(选填“增大”或“减小”,下同)力臂,从而斜拉索的拉力。

16. 如图所示是一只既能吹冷风、又能吹热风的电吹风机的简化电路,图中 $ \mathrm{A} $ 是电吹风机,$ \mathrm{B} $ 是电热丝。将插头插入插座,若只闭合开关 $ \mathrm{S}_1 $,电吹风机吹出的是(选填“热”或“冷”,下同)风；若将开关 $ \mathrm{S}_1 $、$ \mathrm{S}_2 $ 都闭合,电吹风机吹出的是风。

17. 人体安全电压不高于 $ 36 \mathrm{V} $,当通过人体的电流接近 $ 30 \mathrm{mA} $时就会有生命危险。据此可以推断,人体是(选填“导体”或“绝缘体”),人体电阻约为$ \Omega $。

18. 一块质量分布均匀的长方形木板放在水平地面上,现在要将木板从 $ N $ 端抬起,请你在图中标出支点 $ O $ 的位置,并画出所需的最小动力 $ F $ 的示意图和动力臂 $ l $(不计板的厚度)。

19. 用滑轮组提升重物,请在图中画出拉力 $ F = G / 3 $ 的绳子的绕法(不计动滑轮、绳重和摩擦)。

20. 在右边的虚线框内画出与左边实物电路对应的电路图。
