3. 一个同学在使用电压表测量某电路两端电压时,发现指针反向偏转,产生这一现象的原因可能是(
A.电压表坏了
B.正、负接线柱接反了
C.所用电压表的量程接错了
D.两个接线柱分别接在“3”和“15”接线柱上
B
)A.电压表坏了
B.正、负接线柱接反了
C.所用电压表的量程接错了
D.两个接线柱分别接在“3”和“15”接线柱上
答案：B

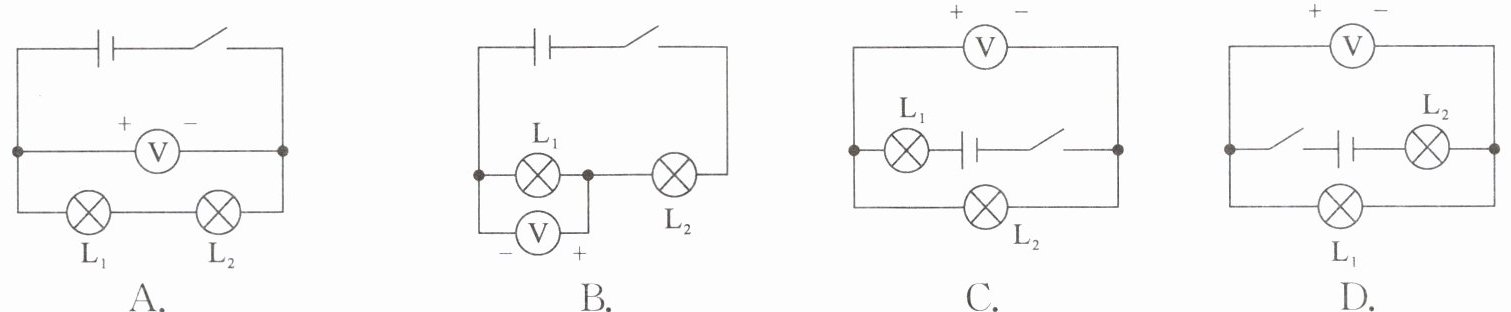

1. 若要测量灯$L_1$两端的电压,下列电路图中符合要求的是(
D
)答案：D
2. 如图所示是某同学做实验时的电路图。闭合开关S后,发现灯泡$L_1、$$L_2$均不亮,电流表示数为零,电压表示数等于电源电压,导致该电路故障的原因可能是(
A.电源正极与a之间断路
B.a、$L_1、$b之间断路
C.b、$L_2、$c之间断路
D.c与电源负极之间断路
C
)A.电源正极与a之间断路
B.a、$L_1、$b之间断路
C.b、$L_2、$c之间断路
D.c与电源负极之间断路
答案：C
3. 如图所示是利用电压表测量并联电路电压的三种接法,下列说法中正确的是(
A.图(a)、(b)的测量结果之和等于图(c)的测量结果
B.三种接法的测量结果是一样的
C.三种接法的测量结果都不相同
D.只有图(a)、(b)两种接法的测量结果相同
B
)。A.图(a)、(b)的测量结果之和等于图(c)的测量结果
B.三种接法的测量结果是一样的
C.三种接法的测量结果都不相同
D.只有图(a)、(b)两种接法的测量结果相同
答案：B
解析：
在并联电路中，各支路两端的电压相等，且等于电源电压。图(a)中电压表并联在$L_1$两端，测量$L_1$两端电压；图(b)中电压表并联在$L_2$两端，测量$L_2$两端电压；图(c)中电压表并联在电源两端，测量电源电压。由于并联电路各支路电压相等且等于电源电压，所以三种接法的测量结果一样。
B
B
4. 从能量转化的角度看：干电池和蓄电池工作时,
化学
能转化为电
能；蓄电池充电时,电
能转化为化学
能。答案：电
化学
电
化学
化学
电
化学
5. 如图所示,电压表测量的是
L₁和L₂(或电源)
两端的电压。若要使电压表测量灯$L_1$两端的电压,则只需将导线3
(选填“1”“2”“3”或“4”)的右端改接到b
(选填“a”或“b”)接线柱上即可。答案：L₁和L₂(或电源) 3 b
解析：
$L_1$和$L_2$(或电源) 3 b
