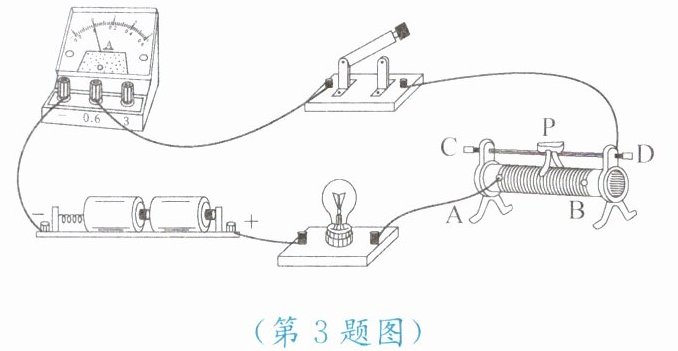

3. 如图所示为利用滑动变阻器改变灯泡亮度的实物连接图。

(1) 在虚线框内画出相应的电路图。
(2) 在闭合开关前,滑动变阻器的滑片 P 应该移至最______(选填“左”或“右”)端。
(3) 若要使灯泡变亮,滑片 P 应向______(选填“左”或“右”)端滑动,这时电流表的示数将______(选填“变大”“变小”或“不变”)。
(4) 如果把滑动变阻器的 A、D 接线柱位置对调,那么对原电路及滑动变阻器的调节规律是否有影响? 请说明理由。

1. 如图所示的电位器是通过改变接入电路的电阻片的来改变接入电路的电阻大小的。若图中电位器的 B、C 两接线柱接入电路,则接入电路的弧形电阻片是(选填“AP”“PB”或“PC”)段。将该电位器接入收音机中作为音量开关,当轴沿顺时针方向旋转时,收音机的音量将(选填“变大”“变小”或“不变”)。

2. 图中电阻箱的示数是Ω。

3. 如图所示是一种自动测定油箱内油面高度的装置。

(1) 图中虚线框内的装置相当于简单机械中的。
(2) 图中 R 是电学中的什么元件? 。
(3) 油量表是用表改装的。
(4) 当油箱中的浮标向上运动时,R 的电阻值将(选填“增大”或“减小”,下同),对电流的阻碍作用将,此时电路中的电流将。
