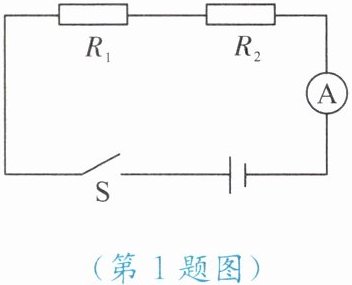

1. 如图所示,$ R_1 = 5 \Omega $,$ R_2 = 10 \Omega $,闭合开关,电流表示数为 $ 0.2 \, A $,则电源电压是
3
V,$ R_1 $ 两端的电压为1
V,$ R_2 $ 两端的电压为2
V。答案：3
1
2
1
2
2. 已知 $ R_1 : R_2 = 2 : 3 $,将它们并联接入电路中,则 $ R_1 $ 与 $ R_2 $ 两端的电压之比 $ U_1 : U_2 = $
1∶1
,通过 $ R_1 $ 与 $ R_2 $ 的电流之比 $ I_1 : I_2 = $3∶2
。答案：1∶1
3∶2
3∶2
3. 如图所示,闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 向右滑动时(电源电压 $ U $ 不变),电流表和电压表的示数将(
A.变大,变小
B.变小,变大
C.变大,不变
D.变小,不变
D
)A.变大,变小
B.变小,变大
C.变大,不变
D.变小,不变
答案：D
4. 如图所示,闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 向 $ B $ 滑动时,电流表的示数将
变小
(选填"变大""变小"或"不变"),电压表的示数将变小
(选填"变大""变小"或"不变")。若此时电压表的示数为 $ 2.5 \, V $,要使电压表的示数变为 $ 3 \, V $,滑片 $ P $ 应向A
端滑动。答案：变小
变小
A
变小
A
5. 电阻为 $ 12 \Omega $ 的电灯,正常工作时的电压为 $ 6 \, V $。现只有一个 $ 8 \, V $ 的电源,要使电灯正常工作,则应给它
串
联一个4
$ \Omega $ 的电阻。答案：串
4
4
1. 如图所示的电路,电阻 $ R_2 = 20 \Omega $。闭合开关 $ S $,电流表 $ A_1 $ 的示数为 $ 0.2 \, A $,电流表 $ A_2 $ 的示数为 $ 0.6 \, A $。下列说法中正确的是 (
A.电阻 $ R_1 $ 的阻值为 $ 40 \Omega $
B.电源电压为 $ 1 \, V $
C.通过电阻 $ R_2 $ 的电流为 $ 0.6 \, A $
D.电路的总电流为 $ 0.8 \, A $
A
)A.电阻 $ R_1 $ 的阻值为 $ 40 \Omega $
B.电源电压为 $ 1 \, V $
C.通过电阻 $ R_2 $ 的电流为 $ 0.6 \, A $
D.电路的总电流为 $ 0.8 \, A $
答案：A
