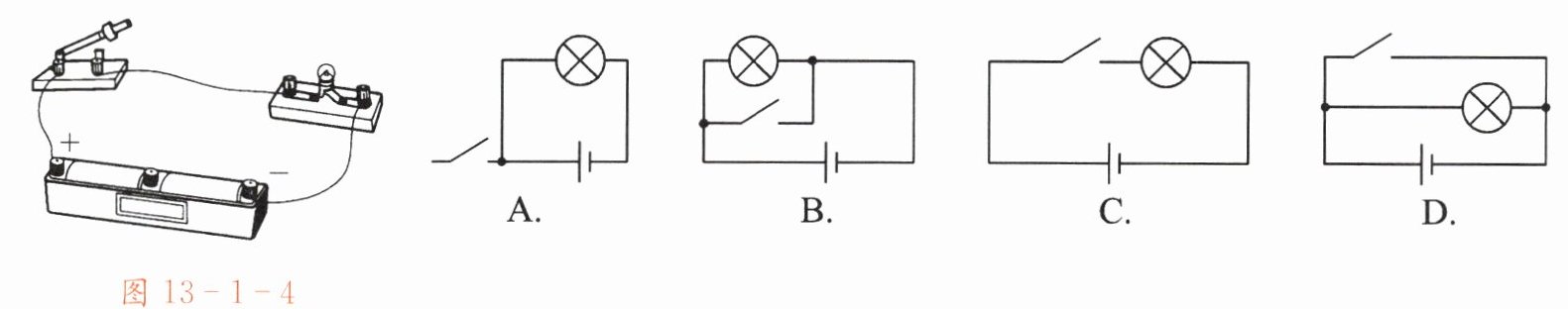

4. 下列选项中的电路图与图13-1-4所示的实物图相对应的是(
C
)。答案：C
5. 关于电路,下列说法中正确的是(
A.开关闭合的电路一定是通路
B.导线内部断裂时会发生短路
C.电路发生断路时电流很大会造成事故
D.电路中连接导线松脱会造成断路
D
)。A.开关闭合的电路一定是通路
B.导线内部断裂时会发生短路
C.电路发生断路时电流很大会造成事故
D.电路中连接导线松脱会造成断路
答案：D
6. 根据图13-1-5(a)所示的电路图,在图(b)中画出对应的实物图。
答案：
如图所示
如图所示
7. 根据图13-1-6所示的实物图,在虚线框中画出相应的电路图。
答案：
如图所示
如图所示
8. 指出图13-1-7所示电路中的错误,并在需要拆除的导线上打“×”号,然后用笔画线代替导线画出正确的电路。
答案：
如图所示
如图所示
