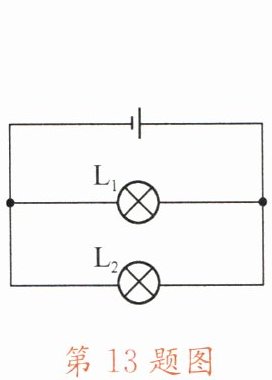

13. 如图所示的电路中缺少的元件是
开关
,灯泡$L_{1}$、$L_{2}$之间的连接方式是并
联,它们两端电压的大小关系是$U_{1}$＝
$U_{2}$。答案：开关 并 ＝
14. 如图所示的电路中,当开关$S_{1}$闭合、$S_{2}$断开时,电压表示数为$2.5V$；当开关$S_{1}$断开、$S_{2}$闭合时,电压表示数为$6V$。由此可知,灯$L_{1}$两端电压为
2.5
$V$,灯$L_{2}$两端电压为3.5
$V$。答案：2.5 3.5
解析：
当开关$S_{1}$闭合、$S_{2}$断开时，$L_{2}$被短路，电压表测$L_{1}$两端电压，故$U_{1}=2.5V$；当开关$S_{1}$断开、$S_{2}$闭合时，$L_{1}$和$L_{2}$串联，电压表测电源电压，故$U=6V$。根据串联电路电压规律$U=U_{1}+U_{2}$，可得$U_{2}=U - U_{1}=6V - 2.5V=3.5V$。
2.5 3.5
2.5 3.5
15. 如图所示,闭合开关$S$,电路将是
短
路。要使电路中的两个灯泡串联,应拆除导线b、c
。答案：短 b、c
16. 我国西晋学者张华在《博物志》中写到“今人梳头、脱着衣时,有随梳、解结有光者,亦有咤声”,脱衣时有光有声这其实是一种
放电
现象；若人体带负电荷,在接触不带电金属的瞬间,电流从金属流向人体
(金属流向人体/人体流向金属)。答案：放电 金属流向人体
17. 某同学用电流表测电流,当他试触时发现电流表的指针偏转到左边没有刻度的地方,其操作的错误是
正负接线柱接反了
；若他试触时发现电流表的指针偏转到右边没有刻度的地方,这可能是因为他选用的电流表的量程偏小
,也可能是把电流表的两个接线柱与电源
直接相连了。答案：正负接线柱接反了 偏小 电源
18. 在如图所示的电路中,电压表测量的是
L₂
两端的电压。若电源电压为$3V$,电压表示数是$1.8V$,则$L_{1}$两端电压是1.2 V
。答案：L₂ 1.2 V
解析：
$L_{2}$; $1.2\ V$
19. 请根据图(a)所示的电路图,用笔画线代替导线,将图(b)中未连接好的器材连接起来(连线不能交叉)。
答案：
如图所示
如图所示
20. 居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计出一种可控电路——晚上有人走动发出声音时,灯亮；白天无论发出多大声音,电灯也不会亮。请把图中的器材连接成符合要求的电路(光控开关在天黑时自动闭合,天亮时自动断开；声控开关在有人走动发出声音时就闭合,闭合后经过一两分钟便自动断开)。
答案：
如图所示
如图所示
