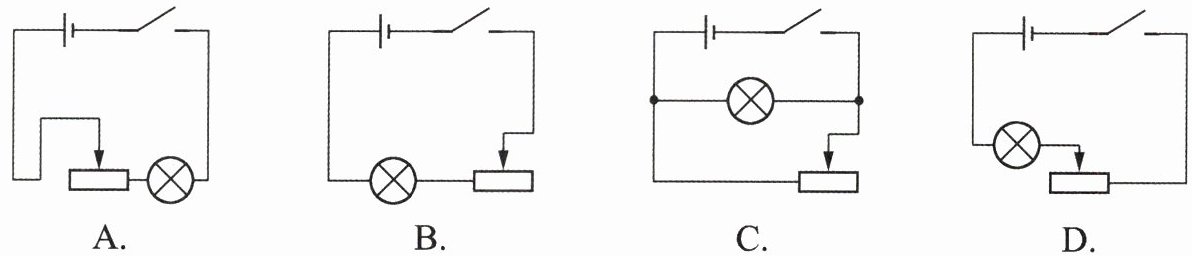

6. 下列电路中,当滑片向右移动,灯泡会变暗的是(
A.
B.
C.
D.
B
)。A.
B.
C.
D.
答案：B
7. 在如图14 - 2 - 10所示的电路中,闭合开关$S$,当滑动变阻器的滑片$P$向右移动时,要使电流表的示数减小,则$M$、$N$与滑动变阻器上两个接线柱连接正确的是(
A.$M接C$、$N接D$
B.$M接A$、$N接B$
C.$M接C$、$N接B$
D.$M接A$、$N接D$
D
)。A.$M接C$、$N接D$
B.$M接A$、$N接B$
C.$M接C$、$N接B$
D.$M接A$、$N接D$
答案：D
解析：
当滑动变阻器的滑片$P$向右移动时，电流表的示数减小，说明滑动变阻器接入电路的电阻增大。滑动变阻器接入电路的电阻由接入的下接线柱决定，当滑片向右移动时，要使电阻增大，应接入左下接线柱$A$，上接线柱可接$C$或$D$。选项中$M$接$A$、$N$接$D$符合要求。
D
D
8. 如图14 - 2 - 11所示是一种调节收音机音量兼开关的调节器,若要使音量最大(即电路中电流最大),滑片$P$应接图中的(
A.$a$点
B.$b$点
C.$c$点
D.$d$点
D
)。A.$a$点
B.$b$点
C.$c$点
D.$d$点
答案：D
9. 标有“$0～50\Omega$”字样的滑动变阻器$R_1与20\Omega的固定电阻R_2$串联在一起,如图14 - 2 - 12所示。当$M$、$N$端连入电路时,$MN$间电阻的变化范围是(
A.$0～50\Omega$
B.$20～50\Omega$
C.$0～70\Omega$
D.$20～70\Omega$
D
)。A.$0～50\Omega$
B.$20～50\Omega$
C.$0～70\Omega$
D.$20～70\Omega$
答案：D
解析：
当滑动变阻器滑片在最左端时，$R_1$接入电阻为$0\Omega$，$MN$间电阻$R=R_1+R_2=0\Omega + 20\Omega=20\Omega$；
当滑动变阻器滑片在最右端时，$R_1$接入电阻为$50\Omega$，$MN$间电阻$R=R_1+R_2=50\Omega + 20\Omega=70\Omega$；
故$MN$间电阻的变化范围是$20～70\Omega$。
D
当滑动变阻器滑片在最右端时，$R_1$接入电阻为$50\Omega$，$MN$间电阻$R=R_1+R_2=50\Omega + 20\Omega=70\Omega$；
故$MN$间电阻的变化范围是$20～70\Omega$。
D
10. 如图14 - 2 - 13所示,两个滑动变阻器串联。若将$A$、$D'$两个接线柱接入电路中,要使电路中电流变小,两变阻器中的滑片$P_1$应向
右
(左/右,下同)端移动,滑片$P_2$应向右
端移动。答案：右 右
11. 小明家的屋顶上有一水池,他设计了一种自动测量水池内水位高低的装置,如图14 - 2 - 14所示。$R$是滑动变阻器,它的金属滑片是杠杆的一端,从水位表(由电流表改装而成)指针所指的刻度,就可知道水池内水位的高低。下列说法中错误的是(
A.$AB$应是金属杆
B.$AB$与浮标的连接可用软绳
C.$R'$在电路中起保护作用
D.改装电流表的刻度盘时,电流表示数大的刻度应改为水位高的数字
B
)。A.$AB$应是金属杆
B.$AB$与浮标的连接可用软绳
C.$R'$在电路中起保护作用
D.改装电流表的刻度盘时,电流表示数大的刻度应改为水位高的数字
答案：B
