16. 一辆轿车在某座桥上行驶,若以轿车为参照物,桥是
运动
(选填“静止”或“运动”)的。桥上限速 $ 40 \, km/h $,约合11.1
$ m/s $,桥全长约 $ 7.2 \, km $,若轿车以最高限速匀速行驶,大约需要10.8
$ min $ 通过桥。答案：运动
11.1
10.8
11.1
10.8
17. 小明拿出手机对着关闭的屏幕看到了自己的
虚
(选填“虚”或“实”)像。用手机的相机功能进行拍照时,通过镜头成倒立
(选填“正立”或“倒立”)缩小的实像。由于使用手机不合理,小明患上了近视,应该配戴凹
(选填“凹”或“凸”)透镜进行矫正,这种透镜对光线有发散
(选填“会聚”或“发散”)作用。答案：虚
倒立
凹
发散
倒立
凹
发散

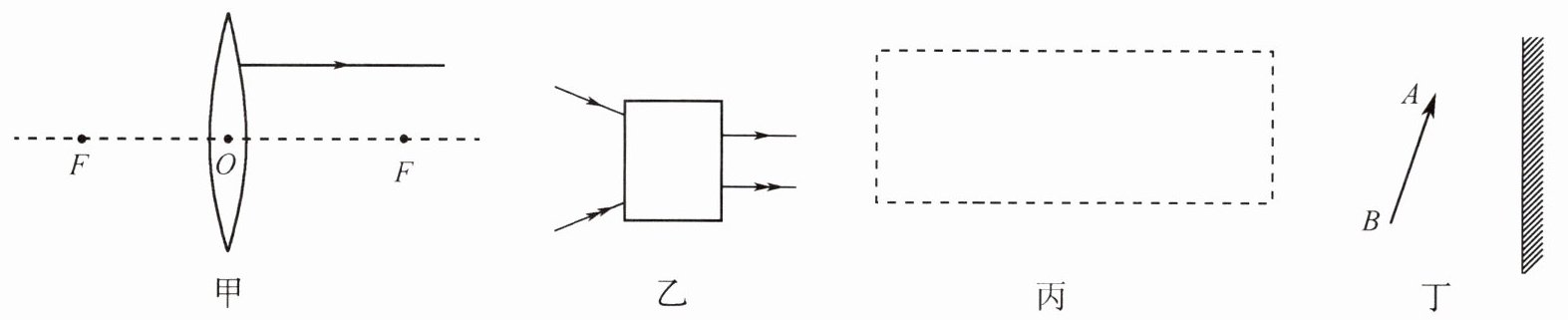

18. (每图 2 分,共 8 分)作图题。
(1)试根据折射光线,在图甲中作出射向透镜的入射光线。
(2)根据图乙中入射光和出射光的情况在方框内填上一个适当的光学元件。
(3)小明设计制作了一套反射光的装置,它能把射向它的平行光沿着原方向反射回去,使光的传播方向偏转 $ 180^{\circ} $。如果这个装置是由两块平面镜按适当的方式组合,请你在图丙的虚线框内准确画出两块平面镜的组合方式。
(4)在图丁中作出平面镜前的物体 $ AB $ 在平面镜中所成的像 $ A'B' $。
(1)试根据折射光线,在图甲中作出射向透镜的入射光线。
(2)根据图乙中入射光和出射光的情况在方框内填上一个适当的光学元件。
(3)小明设计制作了一套反射光的装置,它能把射向它的平行光沿着原方向反射回去,使光的传播方向偏转 $ 180^{\circ} $。如果这个装置是由两块平面镜按适当的方式组合,请你在图丙的虚线框内准确画出两块平面镜的组合方式。
(4)在图丁中作出平面镜前的物体 $ AB $ 在平面镜中所成的像 $ A'B' $。

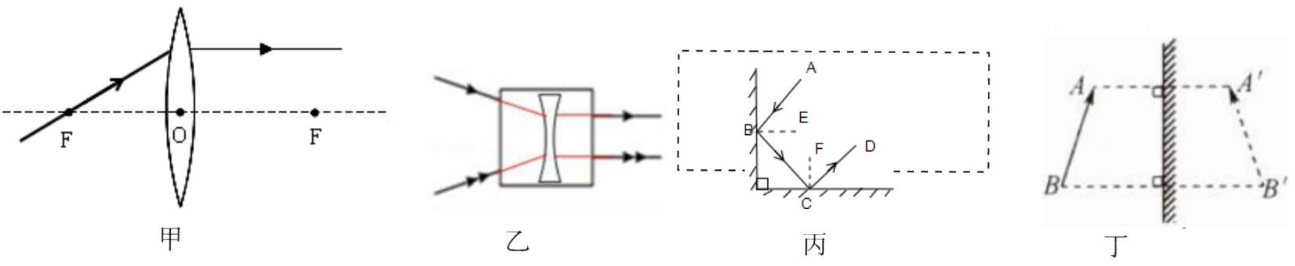

答案：

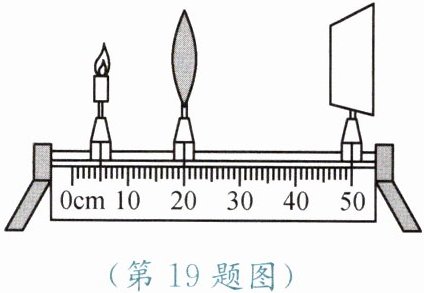

19. (8 分)在探究凸透镜成像规律的实验中：
(1)让一束平行光正对凸透镜照射,在凸透镜后的光屏上接收到一个最小、最亮的光斑,由此可以测出凸透镜的
(2)当蜡烛、凸透镜和光屏按如图所示的位置放置时,光屏上得到清晰的像。此时物距为
(3)当物距小于焦距时,左右移动光屏均接收不到像,接着应该
A. 上下移动光屏去接收
B. 改变蜡烛到透镜的距离,直到光屏上出现清晰的像
C. 取走光屏,直接通过凸透镜观察
(1)让一束平行光正对凸透镜照射,在凸透镜后的光屏上接收到一个最小、最亮的光斑,由此可以测出凸透镜的
焦距
。(2)当蜡烛、凸透镜和光屏按如图所示的位置放置时,光屏上得到清晰的像。此时物距为
15
$ cm $,像的大小比物大
。(3)当物距小于焦距时,左右移动光屏均接收不到像,接着应该
C
。A. 上下移动光屏去接收
B. 改变蜡烛到透镜的距离,直到光屏上出现清晰的像
C. 取走光屏,直接通过凸透镜观察
答案：焦距
15
大
C
15
大
C
