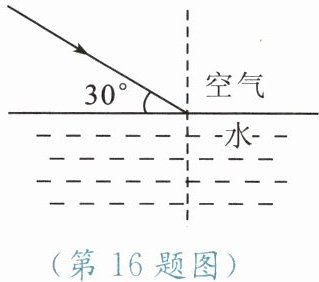

16. 如图所示,一束光线斜射到平静的水面上,同时发生反射和折射,则反射光线与入射光线的夹角为$^{\circ}$,折射光线与法线的夹角(选填“大于”“小于”或“等于”)入射角。

17. 小明乘坐公交车去学校时,看到车窗外的树木在向后运动,小明这是以(选填“自己”或“地面”)为参照物作出的判断。若从家到学校的路程是 $4km$,乘车时间为 $0.1h$,则公交车的平均速度为 $km/h$。

18. 体检时,医生让小华观察前方平面镜中的视力表来检测视力,视力表在小华的后方,她在镜中看到的是视力表的一个立、等大的虚像。小华为了看清平面镜中视力表下面几排字母的像,她向平面镜走去。在她走向平面镜的过程中,她所看到字母的像将(选填“变大”“变小”或“不变”),她与字母的像的距离将(选填“变大”“变小”或“不变”)。检测后,医生发现小华眼睛近视,她需配戴透镜矫正视力。

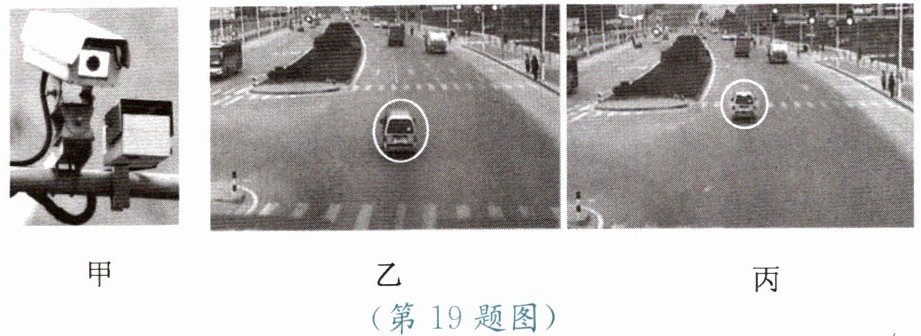

19. 如图甲所示是现代城市很多路口安装的监控摄像头,它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个透镜,它的工作原理与(选填“照相机”“投影仪”或“放大镜”)相似。如图乙和丙是一辆汽车经过路口时被先后拍下的两张照片,由图可以看出汽车是逐渐(选填“靠近”或“远离”)摄像头。

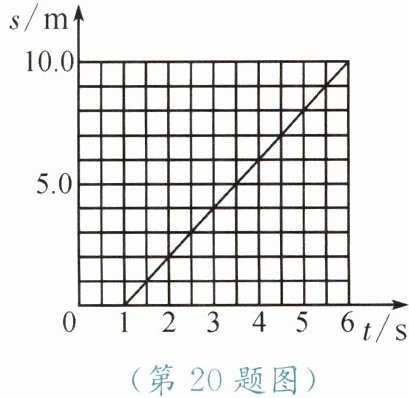

20. 小华根据实验记录数据,描绘出玩具小车通过的路程随时间变化的关系图像。由图可知：计时$s$ 后小车开始运动,小车做的是(选填“匀速直线”或“变速直线”)运动,$1\sim5s$ 小车通过的路程是$m$,速度是$m/s$。若保持原来的运动规律不变,小车再运动 $10s$ 通过的路程为。

21. (6 分)(1)如图所示,请在图甲中画出 $OB$ 的入射光线,并标出反射角的度数。
(2)如图乙所示,一束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径。
(3)完成如图丙所示的光路图,平面镜位于焦点上。

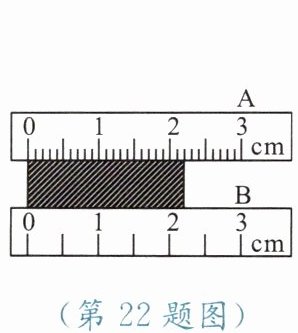

22. (3 分)如图所示,用 $A$、$B$ 两刻度尺测同一木块的边长,就分度值而言,尺更精密些；就使用方法而言,尺不正确。正确使用的刻度尺的读数为 $cm$。
