【分析】
本题是测量灯泡额定功率和实际功率的实验题，需结合电功率测量原理、电路连接规范、滑动变阻器使用规则及实验操作逻辑逐一分析：
1. 对于(1)，根据电功率的定义式，要测算功率必须获取电压和电流两个物理量，实验核心原理为$P=UI$；
2. (2)实物连接需依据灯泡额定电压选择电表量程，滑动变阻器遵循“一上一下”接线原则，严格对照电路图依次连接各元件；
3. (3)连接电路时开关断开是为了防止短路故障，闭合开关前滑动变阻器滑片需移至最大阻值处，结合电路图可判断滑片具体位置；
4. (4)实验中通过移动滑动变阻器滑片改变灯泡两端电压，分别测量小于、等于、略大于额定电压三种情况，同步观察灯泡亮度变化；
5. (5)额定功率是灯泡在额定电压下的功率，利用$P=UI$代入额定电压和对应电流计算即可；
6. (6)通过计算不同电压下的灯丝电阻，结合亮度变化，可分析出灯丝电阻与温度的关联；
7. (7)根据不同电压下灯泡的亮度和实际功率的对应关系，总结出电压、实际功率与亮度的规律。
【解析】
(1) 要测量灯泡的额定功率和实际功率，根据电功率公式$P=UI$，需要测量的物理量是灯泡两端的电压$U$和通过灯泡的电流$I$，实验原理为$\boldsymbol{P=UI}$。

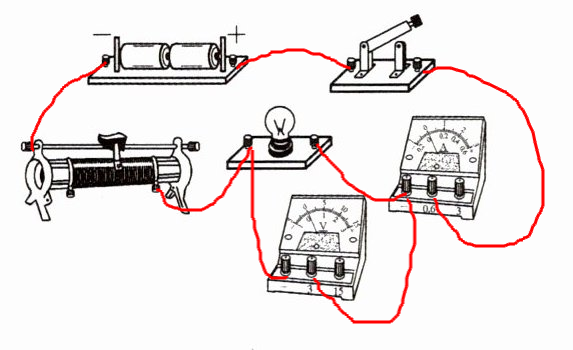

(2) 实物连接：灯泡额定电压为2.5V，电压表选择0~3V量程；灯泡正常发光时电流$I=\frac{U}{R}=\frac{2.5V}{6Ω}≈0.42A$，电流表选择0~0.6A量程。从电源正极出发，依次连接开关、滑动变阻器（采用“一上一下”接线，如接左下和右上接线柱）、灯泡、电流表，回到电源负极；将电压表并联在灯泡两端，正接线柱接灯泡左端，负接线柱接灯泡右端（连接图参考题目给出的参考答案插图）。
(3) 连接电路时，开关$S$应断开，避免电路短路损坏元件；闭合开关$S$前，滑动变阻器的滑片应移至最大阻值处，由电路图可知，滑片移至最右端时，滑动变阻器接入电路的电阻丝最长，阻值最大。
(4) 闭合开关，移动滑动变阻器的滑片，分别使电压表示数小于、等于和略大于灯泡的额定电压，观察灯泡的亮度，读出对应电压表、电流表的示数。
(5) 灯泡的额定功率是额定电压2.5V下的功率，根据实验数据，当电压为2.5V时，对应电流为0.2A，代入公式得：$P_{额}=U_{额}I_{额}=2.5V×0.2A=0.5W$。
(6) 分析实验数据可知，灯泡越亮，灯丝的电阻越大；导致灯丝电阻变化的原因是灯泡越亮，灯丝温度越高，金属灯丝的电阻随温度升高而增大。
(7) 实验结论：当灯泡两端电压等于额定电压时，实际功率等于额定功率，灯泡正常发光；当灯泡两端电压小于额定电压时，实际功率小于额定功率，灯泡发光较暗；当灯泡两端电压略大于额定电压时，实际功率大于额定功率，灯泡发光较亮。
【答案】
(1) 灯泡两端的电压$U$、通过灯泡的电流$I$；$P=UI$
(2) 实物连接图见参考答案插图
(3) 断开；右端
(4) 滑动变阻器的滑片；小于；等于；略大于；亮度
(5) $\boldsymbol{0.5}$
(6) 大；灯丝的温度越高，电阻越大
(7) 当灯泡两端电压等于额定电压时，灯泡正常发光，实际功率等于额定功率；当电压小于额定电压时，灯泡较暗，实际功率小于额定功率；当电压略大于额定电压时，灯泡较亮，实际功率大于额定功率
【知识点】
电功率的测量；滑动变阻器的使用；影响电阻的因素
【点评】
本题全面覆盖了测量灯泡电功率实验的核心考点，包括实验原理、电路连接、实验操作规范、数据分析及结论总结，重点考查了滑动变阻器的作用、电功率公式的应用以及灯丝电阻与温度的特殊关系，是电学实验中的典型基础题型。
【难度系数】
0.6

【分析】
本题是“测量小灯泡电功率”的实验综合题，需结合电路连接、故障分析、实验操作、特殊方法测功率等知识点逐一突破，解题思路如下：
1. 第(1)问：根据实物电路连接规则，电流表要串联在电路中，且电流从正接线柱流入、负接线柱流出，补全未连接的导线。
2. 第(2)问：闭合开关前，滑动变阻器需调到最大阻值以保护电路，根据滑动变阻器的接线柱接入情况，判断最大阻值对应的滑片位置。
3. 第(3)问：结合故障现象（灯泡不发光、电压表示数为0），逐一分析猜想：若灯泡灯丝断了，电压表会串联测电源电压，示数不为0；若电流表有示数，说明电路是通路，故障为短路类。
4. 第(4)问：先读取电压表示数，与额定电压比较，根据串联分压原理，判断滑动变阻器滑片的移动方向，使灯泡两端电压达到额定电压。
5. 第(5)问：分析两个方案能否让小灯泡两端电压稳定在额定电压2.5V，结合串并联电路的电压、电流规律，判断是否能测量额定功率。
【解析】
(1) 实物电路连接：电流表需串联在电路中，将电流表的“0.6”接线柱与开关的右接线柱用导线连接，使电流路径为：电源正极→开关→电流表→滑动变阻器→灯泡→电压表→电源负极，形成完整通路，连接图参考参考答案中的示意图。
(2) 闭合开关前，滑动变阻器要调到最大阻值处。由图(a)可知，滑动变阻器接左下端A接线柱，滑片向右端移动时，接入电路的电阻丝最长，阻值最大，故滑片应移到右端。
(3) 故障分析：
若猜想②（灯泡灯丝断了）成立，电压表会串联在电路中测量电源电压，示数应接近电源电压，但题目中电压表示数为0，因此猜想②错误；
若电流表有示数，说明电路是通路，此时故障为①灯泡短路（灯泡短路后，电压表被短路，示数为0，电路通路，电流表有示数）；若为③滑动变阻器断路，电路会断路，电流表无示数，因此电流表有示数时猜想①正确。
(4) 电压表使用0~3V量程，分度值0.1V，图(b)中示数为1.5V，小于灯泡额定电压2.5V。根据串联分压规律，要增大灯泡两端电压，需减小滑动变阻器的分压，即减小滑动变阻器接入的电阻，因此滑片向A端移动（滑片向A端移动，接入的电阻丝变短，电阻减小），直到电压表示数为2.5V。
(5) 方案分析：
图(c)：开关接a时，R₀与滑动变阻器串联，调节滑片使R₀两端电压为2.5V时，灯泡两端电压也为2.5V，但保持滑片不动，开关接b时，电路变为灯泡与滑动变阻器串联，总电阻变化，滑动变阻器分压改变，灯泡两端电压不再是2.5V，无法保证灯泡正常发光，不能测量额定功率；
图(d)：开关接a时测R₀两端电压，接b时测R₀与灯泡的总电压，无法通过调节滑片准确控制灯泡两端电压为2.5V，也不能测量额定功率。
因此两种方案都不能，选B。
【答案】
(1) 如图所示，连接电流表“0.6”接线柱与开关右接线柱；
(2) 右；
(3) ②；①；
(4) A；
(5) B。
【知识点】
1. 测量小灯泡的电功率
2. 电路故障分析
3. 串并联电路的电压、电流规律
【点评】
本题综合考查了“测量小灯泡电功率”实验的核心考点，涵盖电路连接、实验操作规范、故障排查、特殊方法测功率等内容，对学生的实验操作能力、电路分析能力要求较高，需要学生熟练掌握串并联电路规律及实验原理。
【难度系数】
0.35
