9. 某用电器上的三芯线除黑线外，还有红线和绿线，红线要接在火线上，绿线要接在零线上，不得错接。根据三线插座的接线规则，用电器上的三线插头也有相应的接线要求。如图15 - 9 - 2所示的三线插头中，与三芯线的红线相接的插片是(
A.A插片
B.B插片
C.C插片
D.B或C插片
B
)。A.A插片
B.B插片
C.C插片
D.B或C插片
答案：9. B
10. 如图15 - 9 - 3所示为四名同学使用钢笔式测电笔或螺丝刀式测电笔时的握法，其中正确的是(
A.①②
B.②③
C.③④
D.②④
C
)。A.①②
B.②③
C.③④
D.②④
答案：10. C
11. 夜间楼道里只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用声敏材料制成“声控开关”，当有人走动发出声音时自动闭合，无人走动时自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”。下列电路中符合这种“智能化”要求的是(
D
)。答案：11. D
解析：
解：楼道灯“智能化”要求为：天黑且有声音时灯亮，即光控开关和声控开关需同时闭合灯才亮，两开关应串联。
A选项：光控开关与灯串联后与声控开关并联，声控开关闭合时灯一直亮，不符合要求。
B选项：光控开关和声控开关并联，任一开关闭合灯即亮，不符合要求。
C选项：声控开关与灯串联后与光控开关并联，光控开关闭合时灯一直亮，不符合要求。
D选项：光控开关、声控开关和灯串联，只有两开关同时闭合灯才亮，符合要求。
D
A选项：光控开关与灯串联后与声控开关并联，声控开关闭合时灯一直亮，不符合要求。
B选项：光控开关和声控开关并联，任一开关闭合灯即亮，不符合要求。
C选项：声控开关与灯串联后与光控开关并联，光控开关闭合时灯一直亮，不符合要求。
D选项：光控开关、声控开关和灯串联，只有两开关同时闭合灯才亮，符合要求。
D
12. 用笔画线代替导线，将图15 - 9 - 4中的三线插座、灯泡及控制灯泡的开关接到家庭电路中。
答案：
12. 见图答15-9-1
12. 见图答15-9-1

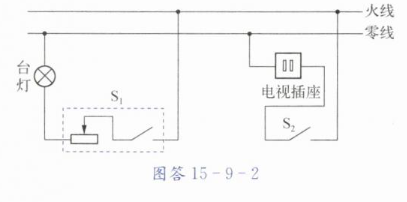

13. 图15 - 9 - 5(a)所示是床头柜上的开关示意图，图15 - 9 - 5(b)所示是其控制的电路，其中$S_1$为旋钮开关，单独控制台灯的通断和亮度；$S_2$为单独控制电视插座的开关。请在图15 - 9 - 5(b)中将电路图连接完整。
答案：
13. 见图答15-9-2
13. 见图答15-9-2
