4. 通电螺线管的内部和周围都存在，它周围的磁场分布与的磁场十分相似。在通电螺线管中插入铁芯，它的磁性会。
答案：磁场
条形磁铁
增强
条形磁铁
增强
解析：
【分析】
首先回忆电流的磁效应：通电导体周围存在磁场，因此通电螺线管的内部和周围都存在磁场；接着思考通电螺线管的磁场分布特点，其磁场形状与条形磁铁的磁场十分相似，两端分别为N极和S极；最后考虑铁芯的作用，铁芯在通电螺线管的磁场中会被磁化，磁化后的铁芯产生的磁场与螺线管的磁场叠加，从而使整体磁性增强。按照这个思路依次填写每个空即可。
【解析】
1. 根据电流的磁效应，通电的螺线管内部和周围都存在磁场；
2. 通电螺线管的磁场分布与条形磁铁的磁场分布十分相似，都具有明显的N、S两极；
3. 在通电螺线管中插入铁芯时，铁芯会被螺线管的磁场磁化，磁化后的铁芯产生的磁场与螺线管原有磁场相互叠加，使得螺线管的磁性显著增强。
【答案】
磁场；条形磁铁；增强
【知识点】
通电螺线管的磁场；电流的磁效应；磁化
【点评】
本题考查电磁学的基础知识点，聚焦通电螺线管的磁场特性及铁芯对其磁性的影响，属于基础识记类题目，需要学生牢记相关电磁学基本规律，是常见的基础考查题型。
【难度系数】
0.8
首先回忆电流的磁效应：通电导体周围存在磁场，因此通电螺线管的内部和周围都存在磁场；接着思考通电螺线管的磁场分布特点，其磁场形状与条形磁铁的磁场十分相似，两端分别为N极和S极；最后考虑铁芯的作用，铁芯在通电螺线管的磁场中会被磁化，磁化后的铁芯产生的磁场与螺线管的磁场叠加，从而使整体磁性增强。按照这个思路依次填写每个空即可。
【解析】
1. 根据电流的磁效应，通电的螺线管内部和周围都存在磁场；
2. 通电螺线管的磁场分布与条形磁铁的磁场分布十分相似，都具有明显的N、S两极；
3. 在通电螺线管中插入铁芯时，铁芯会被螺线管的磁场磁化，磁化后的铁芯产生的磁场与螺线管原有磁场相互叠加，使得螺线管的磁性显著增强。
【答案】
磁场；条形磁铁；增强
【知识点】
通电螺线管的磁场；电流的磁效应；磁化
【点评】
本题考查电磁学的基础知识点，聚焦通电螺线管的磁场特性及铁芯对其磁性的影响，属于基础识记类题目，需要学生牢记相关电磁学基本规律，是常见的基础考查题型。
【难度系数】
0.8

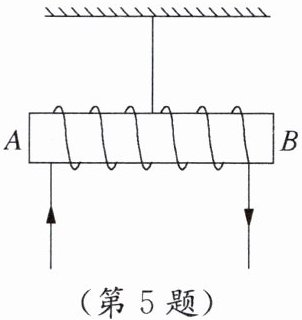

5. 如图所示，把螺线管沿东西方向水平悬挂起来，然后通电，看到的现象是通电螺线管()。
A.仍保持在原来的位置
B.转动后停在南北方向上
C.转动后停在任意位置
D.不停地转动下去
A.仍保持在原来的位置
B.转动后停在南北方向上
C.转动后停在任意位置
D.不停地转动下去
答案：B
解析：
【分析】
首先，明确通电螺线管的特性：通电螺线管相当于条形磁体，具有南北磁极。接下来，先利用安培定则判断螺线管的磁极，再结合地球是大磁体（地磁场）、磁极间异名磁极相互吸引的规律，分析螺线管的运动状态。具体思路为：先确定螺线管磁极，再根据地磁场对螺线管磁极的吸引力，推导螺线管最终的静止方向。
【解析】
1. 判断通电螺线管的磁极：根据安培定则，右手握住螺线管，四指指向电流方向（A端电流向上，B端电流向下），大拇指指向的一端为N极，因此螺线管的B端为N极，A端为S极。
2. 分析地磁场的作用：地球是巨大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近。根据异名磁极相互吸引，螺线管的N极（B端）会被地磁南极（地理北极方向）吸引，S极（A端）会被地磁北极（地理南极方向）吸引，因此通电螺线管会转动，最终停在南北方向上。
【答案】
B
【知识点】
安培定则；地磁场；磁极间的相互作用
【点评】
本题属于基础题型，考查通电螺线管的磁性、地磁场及磁极间的相互作用。解题关键是熟练运用安培定则判断螺线管磁极，并理解地磁场对磁体的作用规律。
【难度系数】
0.8
首先，明确通电螺线管的特性：通电螺线管相当于条形磁体，具有南北磁极。接下来，先利用安培定则判断螺线管的磁极，再结合地球是大磁体（地磁场）、磁极间异名磁极相互吸引的规律，分析螺线管的运动状态。具体思路为：先确定螺线管磁极，再根据地磁场对螺线管磁极的吸引力，推导螺线管最终的静止方向。
【解析】
1. 判断通电螺线管的磁极：根据安培定则，右手握住螺线管，四指指向电流方向（A端电流向上，B端电流向下），大拇指指向的一端为N极，因此螺线管的B端为N极，A端为S极。
2. 分析地磁场的作用：地球是巨大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近。根据异名磁极相互吸引，螺线管的N极（B端）会被地磁南极（地理北极方向）吸引，S极（A端）会被地磁北极（地理南极方向）吸引，因此通电螺线管会转动，最终停在南北方向上。
【答案】
B
【知识点】
安培定则；地磁场；磁极间的相互作用
【点评】
本题属于基础题型，考查通电螺线管的磁性、地磁场及磁极间的相互作用。解题关键是熟练运用安培定则判断螺线管磁极，并理解地磁场对磁体的作用规律。
【难度系数】
0.8

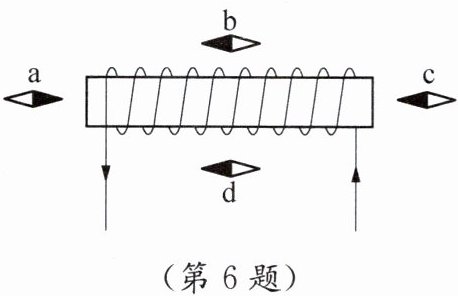

6. 如图所示，通电螺线管周围有四个静止的小磁针a、b、c、d(涂黑的一端表示N极)，其中指向错误的是()。
A.a
B.b
C.c
D.d
A.a
B.b
C.c
D.d
答案：C
解析：
【分析】
首先利用安培定则确定通电螺线管的磁极：右手握住螺线管，四指指向电流方向（左端电流向下，右端向上），大拇指指向左端，因此螺线管左端为N极，右端为S极。根据磁体外部磁场方向（从N极指向S极），逐一判断小磁针指向：
1. 小磁针a：位于螺线管N极左侧，磁场方向向左，小磁针N极（涂黑端）向左，指向正确；
2. 小磁针b：位于螺线管上方，磁场方向从左到右，小磁针N极向右，指向正确；
3. 小磁针c：位于螺线管S极右侧，磁场方向向左（指向S极），但小磁针N极向右，指向错误；
4. 小磁针d：位于螺线管下方，磁场方向从左到右，小磁针N极向右，指向正确。
【解析】
步骤1：判断通电螺线管的磁极
根据安培定则（右手螺旋定则）：右手握住螺线管，四指与螺线管中的电流方向（左端向下、右端向上）一致，大拇指指向螺线管的左端，因此螺线管左端为N极，右端为S极。
步骤2：分析各小磁针的指向
磁体外部的磁场方向为：从N极出发，回到S极，小磁针静止时N极的指向与磁场方向一致。
小磁针a：所在位置磁场方向向左，小磁针N极（涂黑端）向左，指向正确；
小磁针b：所在位置磁场方向从左到右，小磁针N极向右，指向正确；
小磁针c：所在位置磁场方向向左（指向S极），但小磁针N极向右，指向错误；
小磁针d：所在位置磁场方向从左到右，小磁针N极向右，指向正确。
综上，指向错误的是小磁针c。
【答案】
C
【知识点】
安培定则，磁场方向，小磁针指向
【点评】
本题考查安培定则的应用及磁场方向与小磁针指向的关系，需熟练掌握安培定则判断磁极，明确磁体外部磁场方向与小磁针N极指向一致。
【难度系数】
0.6
首先利用安培定则确定通电螺线管的磁极：右手握住螺线管，四指指向电流方向（左端电流向下，右端向上），大拇指指向左端，因此螺线管左端为N极，右端为S极。根据磁体外部磁场方向（从N极指向S极），逐一判断小磁针指向：
1. 小磁针a：位于螺线管N极左侧，磁场方向向左，小磁针N极（涂黑端）向左，指向正确；
2. 小磁针b：位于螺线管上方，磁场方向从左到右，小磁针N极向右，指向正确；
3. 小磁针c：位于螺线管S极右侧，磁场方向向左（指向S极），但小磁针N极向右，指向错误；
4. 小磁针d：位于螺线管下方，磁场方向从左到右，小磁针N极向右，指向正确。
【解析】
步骤1：判断通电螺线管的磁极
根据安培定则（右手螺旋定则）：右手握住螺线管，四指与螺线管中的电流方向（左端向下、右端向上）一致，大拇指指向螺线管的左端，因此螺线管左端为N极，右端为S极。
步骤2：分析各小磁针的指向
磁体外部的磁场方向为：从N极出发，回到S极，小磁针静止时N极的指向与磁场方向一致。
小磁针a：所在位置磁场方向向左，小磁针N极（涂黑端）向左，指向正确；
小磁针b：所在位置磁场方向从左到右，小磁针N极向右，指向正确；
小磁针c：所在位置磁场方向向左（指向S极），但小磁针N极向右，指向错误；
小磁针d：所在位置磁场方向从左到右，小磁针N极向右，指向正确。
综上，指向错误的是小磁针c。
【答案】
C
【知识点】
安培定则，磁场方向，小磁针指向
【点评】
本题考查安培定则的应用及磁场方向与小磁针指向的关系，需熟练掌握安培定则判断磁极，明确磁体外部磁场方向与小磁针N极指向一致。
【难度系数】
0.6

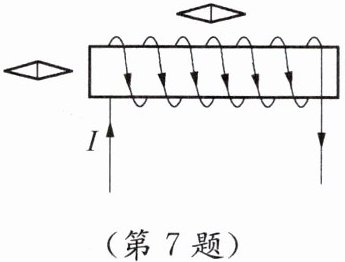

7. 如图所示，两个可自由转动的小磁针在通电螺线管附近处于静止状态。
（1）请标出通电螺线管的N极、S极。
（2）请分别标出两个小磁针的N极、S极。
（1）请标出通电螺线管的N极、S极。
（2）请分别标出两个小磁针的N极、S极。
答案：
解析：
【分析】
1. 本题需分两步解决：先利用安培定则判断通电螺线管的磁极，再结合磁极间的相互作用规律、磁场方向的规定判断小磁针的磁极。
2. 螺线管磁极判断：明确电流方向（下端流入、上端流出），用安培定则（右手握螺线管，四指指向电流方向，大拇指指向为N极）确定螺线管的N、S极。
3. 小磁针磁极判断：左侧小磁针利用异名磁极相吸的规律判断；上方小磁针根据“螺线管外部磁场从N极指向S极，小磁针N极指向与磁场方向一致”来判断。
【解析】
1. 判断通电螺线管的N、S极：
运用安培定则：右手握住通电螺线管，四指指向电流的方向（电流从螺线管下端流入，上端流出），大拇指所指的左端为螺线管的$\boldsymbol{N}$极，右端为$\boldsymbol{S}$极。
2. 判断左侧小磁针的N、S极：
根据“异名磁极相互吸引”，螺线管左端为N极，因此左侧小磁针靠近螺线管的一端（右端）为S极，另一端（左端）为N极。
3. 判断上方小磁针的N、S极：
通电螺线管外部磁场方向是从N极指向S极（左→右），小磁针静止时N极指向与磁场方向一致，因此上方小磁针的右端为N极，左端为S极。
最终标注结果：
螺线管：左N、右S；
左侧小磁针：左N、右S；
上方小磁针：左S、右N。
【答案】
（1）通电螺线管左端为N极，右端为S极；
（2）左侧小磁针左端为N极、右端为S极；上方小磁针左端为S极、右端为N极（标注后的示意图与参考答案一致）。
【知识点】
安培定则、磁极间的相互作用、磁场方向规定
【点评】
本题是电磁学基础题型，核心考查安培定则的应用及磁极间的相互作用规律，要求学生熟练掌握安培定则的操作方法，理解磁场方向与小磁针N极指向的对应关系，是电磁学入门的必掌握内容。
【难度系数】
0.7
1. 本题需分两步解决：先利用安培定则判断通电螺线管的磁极，再结合磁极间的相互作用规律、磁场方向的规定判断小磁针的磁极。
2. 螺线管磁极判断：明确电流方向（下端流入、上端流出），用安培定则（右手握螺线管，四指指向电流方向，大拇指指向为N极）确定螺线管的N、S极。
3. 小磁针磁极判断：左侧小磁针利用异名磁极相吸的规律判断；上方小磁针根据“螺线管外部磁场从N极指向S极，小磁针N极指向与磁场方向一致”来判断。
【解析】
1. 判断通电螺线管的N、S极：
运用安培定则：右手握住通电螺线管，四指指向电流的方向（电流从螺线管下端流入，上端流出），大拇指所指的左端为螺线管的$\boldsymbol{N}$极，右端为$\boldsymbol{S}$极。
2. 判断左侧小磁针的N、S极：
根据“异名磁极相互吸引”，螺线管左端为N极，因此左侧小磁针靠近螺线管的一端（右端）为S极，另一端（左端）为N极。
3. 判断上方小磁针的N、S极：
通电螺线管外部磁场方向是从N极指向S极（左→右），小磁针静止时N极指向与磁场方向一致，因此上方小磁针的右端为N极，左端为S极。
最终标注结果：
螺线管：左N、右S；
左侧小磁针：左N、右S；
上方小磁针：左S、右N。
【答案】
（1）通电螺线管左端为N极，右端为S极；
（2）左侧小磁针左端为N极、右端为S极；上方小磁针左端为S极、右端为N极（标注后的示意图与参考答案一致）。
【知识点】
安培定则、磁极间的相互作用、磁场方向规定
【点评】
本题是电磁学基础题型，核心考查安培定则的应用及磁极间的相互作用规律，要求学生熟练掌握安培定则的操作方法，理解磁场方向与小磁针N极指向的对应关系，是电磁学入门的必掌握内容。
【难度系数】
0.7
