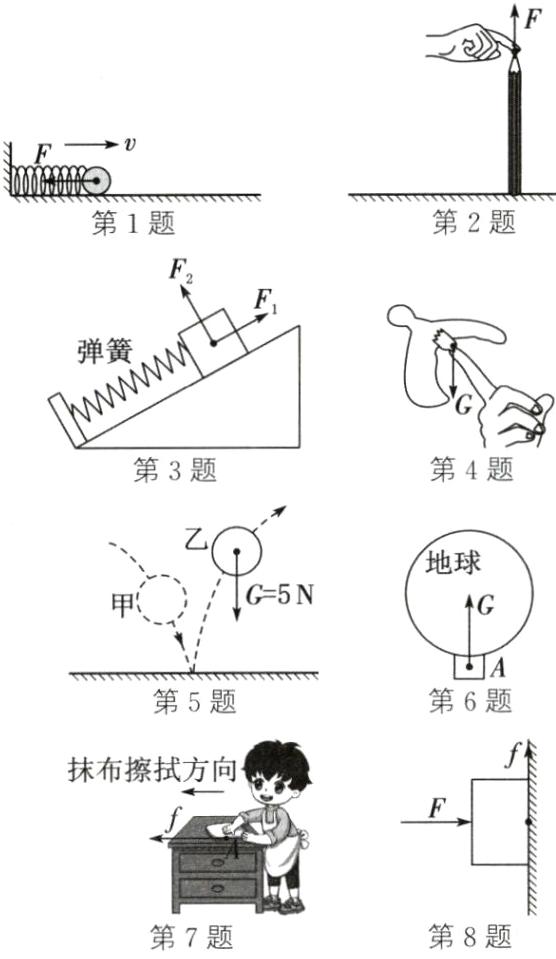

1. (2025·常州溧阳期中)如图,小球向右运动将弹簧拉伸,请画出小球在水平方向上所受弹力的示意图。
答案：第1题 一弹簧左端固定，右端受水平向右的拉力$F$，弹簧处于伸长状态，以向右为正方向，弹簧右端的小物体向右运动，速度为$v$
解析：
解：在小球的重心处画一个水平向左的箭头，标上符号$F_{弹}$。
2. (2025·泰州姜堰一模)如图所示,用手指压铅笔尖,铅笔竖直静止在水平桌面上。请在图中画出手指所受弹力的示意图。
答案：第2题 一竖直的黑色柱状物，上端受一向右上方的力$F$
解析：
（在铅笔尖与手指接触点处，画一个竖直向上的箭头，标为$F$）
3. (2024·南京鼓楼一模)如图,木块静止在光滑斜面上,请画出木块所受弹力。
答案：第3题 一斜面上有一物体，物体受斜向上方的力$F_1$和水平向左的力$F_2$，物体与弹簧连接，弹簧平行于斜面
解析：
在斜面上的木块上，画出沿斜面向上的弹簧弹力$F_弹$，方向平行于斜面；画出垂直于斜面向上的斜面支持力$F_支$，方向垂直于斜面。

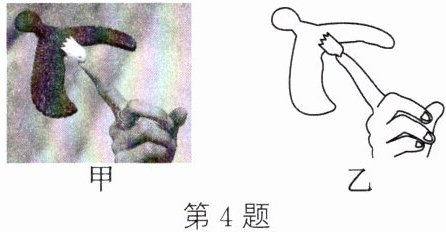

4. (2024·安康旬阳模拟)如图甲所示为工艺品平衡鸟,将平衡鸟的喙尖放在任何支持面上,它都能保持水平平衡。请在图乙中画出平衡鸟所受重力的示意图。
答案：第4题 一手拿一重物，重物受竖直向下的重力$G$
解析：
在平衡鸟的重心处画一个竖直向下的箭头，标上 $ G $。

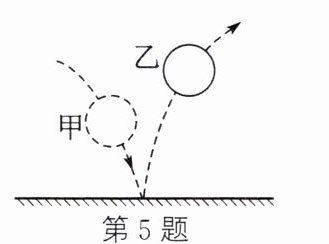

5. (2025·南京建邺校级段考)如图,某同学将重力为5N的篮球掷向地面,经过甲位置后碰到地面,接着向上反弹经过乙位置,忽略空气的作用。请在图中乙位置画出篮球的受力示意图。
答案：第5题 一圆，圆心受竖直向下的力$G = 5N$，圆上以圆心为顶点有两条虚线，甲虚线在左下方，乙虚线在右上方
解析：
在乙位置的篮球上，过球心竖直向下画一带箭头的线段，标为$G = 5N$。
6. 如图,物体A是南半球的一个物体,作出A所受重力的示意图。
答案：第6题 一圆，圆内左侧标注地球，圆内下方一点$A$，$A$受竖直向上的力，力的符号为$G$
解析：
（在图中物体A处画一个竖直向上的箭头，箭头旁标注G）
7. (2025·徐州模拟)如图所示,用抹布向左擦桌子,请在A点画出桌子受到抹布施加的摩擦力的示意图。
答案：第7题 一小孩正在用抹布擦桌子，抹布擦拭方向水平向左，桌子受水平向右的摩擦力$f$
解析：
在A点画一个水平向右的箭头，标为$f$。
8. (2025·徐州铜山期中)如图所示,一块砖被压在竖直的墙壁上,画出砖块静止时所受摩擦力的示意图。
答案：
第8题 一方型物体，受水平向左的力$F$和水平向右的摩擦力$f$
第8题 一方型物体，受水平向左的力$F$和水平向右的摩擦力$f$
9. (2025·无锡惠山期中)试分析挂在竖直墙上的小球受到的力,并用力的示意图表示小球受到的力。
答案：
第9题 一物体，受竖直向下的重力$G$，水平向右的拉力$F_{拉}$，与水平方向成一定夹角斜向上的支持力$F_{支}$
第9题 一物体，受竖直向下的重力$G$，水平向右的拉力$F_{拉}$，与水平方向成一定夹角斜向上的支持力$F_{支}$
10. (2025·南京秦淮校级模拟)如图所示,物体以速度v在粗糙斜面上运动,请画出斜面对物体作用力的示意图(力的作用点画在物体重心上)。
答案：
第10题 一斜面，斜面上有一物体，物体受竖直向下的重力$G$，垂直斜面向上的支持力$F_{支}$，平行于斜面向上的摩擦力$f$，还有一平行于斜面的拉力$24F_{支}$（此处可能为题目绘制误差，从图中看如此）
第10题 一斜面，斜面上有一物体，物体受竖直向下的重力$G$，垂直斜面向上的支持力$F_{支}$，平行于斜面向上的摩擦力$f$，还有一平行于斜面的拉力$24F_{支}$（此处可能为题目绘制误差，从图中看如此）
