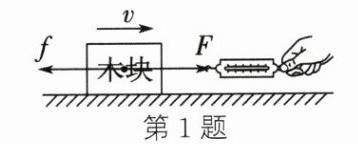

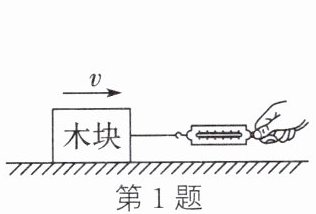

1. 将木块放置于水平面上，在拉力 $ F $ 的作用下，木块在粗糙的水平面上向右匀速运动，请在图中画出木块在水平方向的受力示意图。
答案：
2. (2024·南京鼓楼校级模拟)如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。(作用点已给出)
答案：
3. (2024·南通如皋二模)如图所示，水平面上一个静止的小车上有一弯杆，其下端固定一个小球。请画出小球的受力示意图。
答案：
4. (2024·南京玄武校级模拟)如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。
答案：
解析：
（由于题目要求画出受力示意图，无法通过文本准确呈现，此处应在答题卡对应位置画出小球受到竖直向上的拉力、竖直向下的重力以及垂直于斜面向上的支持力，三个力的作用点均在小球重心。）
5. (2024·无锡锡山校级四模)如图，观光缆车沿轨道斜向上做匀速直线运动，画出缆车中重物 $ A $ 所受力的示意图。
答案：
解析：
解：重物A受到竖直向下的重力G和竖直向上的支持力F，两个力大小相等、方向相反、作用在同一直线上。力的示意图如下：
（在图中重物A的重心处，竖直向下画一带箭头的线段，标为G；竖直向上画一带箭头的等长线段，标为F。）
（在图中重物A的重心处，竖直向下画一带箭头的线段，标为G；竖直向上画一带箭头的等长线段，标为F。）

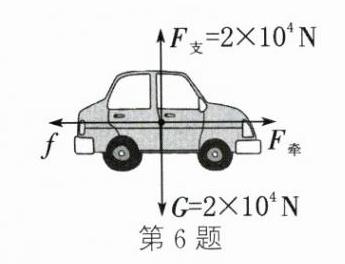

6. (2024·南京建邺校级模拟)为测试国产品牌新能源汽车高速行驶性能，在测试场地以 $ 120 \mathrm{ km/h} $ 的速度使其做匀速直线运动，请在图中画出此时该车受力的示意图。(重力已画出，车和驾驶员的总重为 $ 2 × 10^{4} \mathrm{ N} $，空气阻力不计)
答案：
解析：
解：汽车做匀速直线运动，处于平衡状态，受到的重力和支持力是一对平衡力，大小相等，方向相反，作用在同一直线上；水平方向上，汽车前进的动力和地面的摩擦力是一对平衡力，大小相等，方向相反，作用在同一直线上。
已知重力$G=2× 10^{4}\space \mathrm{N}$，方向竖直向下，所以支持力$F_{\mathrm{支}}=G=2× 10^{4}\space \mathrm{N}$，方向竖直向上；设动力为$F_{\mathrm{动}}$，摩擦力为$f$，则$F_{\mathrm{动}}=f$，方向分别为水平向前和水平向后。
在图中过汽车重心分别画出竖直向上的支持力、水平向前的动力和水平向后的摩擦力，标出力的符号和大小（动力和摩擦力大小相等，可只标一个大小或用等号表示）。
已知重力$G=2× 10^{4}\space \mathrm{N}$，方向竖直向下，所以支持力$F_{\mathrm{支}}=G=2× 10^{4}\space \mathrm{N}$，方向竖直向上；设动力为$F_{\mathrm{动}}$，摩擦力为$f$，则$F_{\mathrm{动}}=f$，方向分别为水平向前和水平向后。
在图中过汽车重心分别画出竖直向上的支持力、水平向前的动力和水平向后的摩擦力，标出力的符号和大小（动力和摩擦力大小相等，可只标一个大小或用等号表示）。

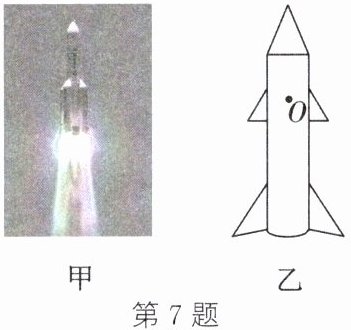

7. (新情境·科技民生)(2024·泰州二模)如图甲所示是 2024 年 5 月 3 日搭载嫦娥六号探测器的长征五号遥八运载火箭在大气层外加速升空的场景；图乙是其示意图， $ O $ 点表示重心，请在图乙中作出火箭此时的受力示意图。
答案：

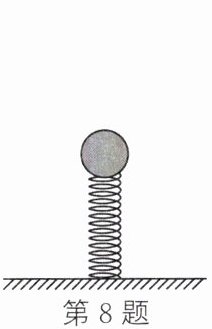

8. (2025·无锡江阴期中)质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受力的示意图。(不考虑空气阻力)
答案：

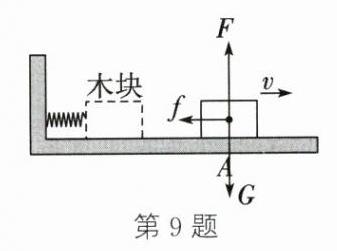

9. (2024·南京一模)如图所示，水平面上的木块被弹簧弹离后，经过 $ A $ 位置继续向右运动最后停下。请画出木块在 $ A $ 位置时受力的示意图。
答案：

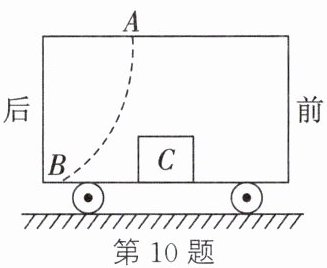

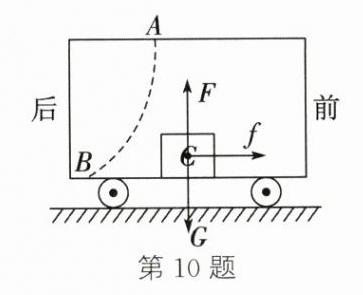

10. (2025·无锡梁溪校级期中)如图，汽车沿平直公路向前行驶。车顶 $ A $ 处滴落的水滴最终落在靠后的 $ B $ 处。车厢地板上的木箱 $ C $ 始终相对车厢静止。画出木箱 $ C $ 的受力示意图。
答案：
