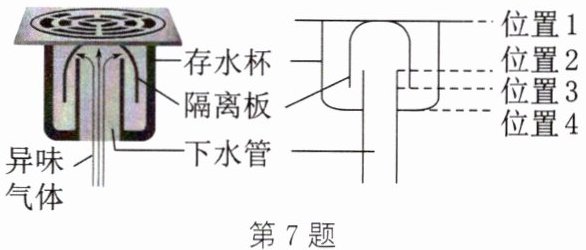

7. (2024·武汉洪山期末)如图是一种嵌于厨房或卫生间地面的地漏及其结构示意图。下列有关说法中错误的是 (
A.地漏的存水杯装满水时是连通器
B.为了防止异味气体进入室内，存水杯中水面必须达到的最低高度是位置 2
C.隔离板的作用是隔离垃圾进入下水管和防止下水道异味气体进入室内
D.当存水杯装满水时，地面上的水仍能流进下水道
B
)A.地漏的存水杯装满水时是连通器
B.为了防止异味气体进入室内，存水杯中水面必须达到的最低高度是位置 2
C.隔离板的作用是隔离垃圾进入下水管和防止下水道异味气体进入室内
D.当存水杯装满水时，地面上的水仍能流进下水道
答案：7.B

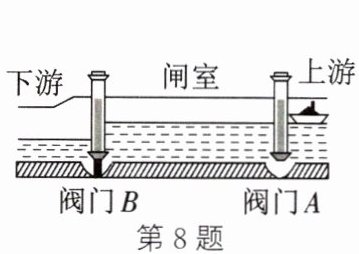

8. (2024·宝鸡金台期末)三峡船闸是世界上最大的人造连通器，如图是轮船通过船闸的示意图，此时上游阀门 A 打开，下游阀门 B 关闭。下列说法正确的是 (
A.闸室和上游水道构成连通器，水对阀门 A 两侧的压力相等
B.闸室和上游水道构成连通器，水对阀门 A 右侧的压力大于左侧的压力
C.闸室和下游水道构成连通器，水对阀门 B 右侧的压力大于左侧的压力
D.闸室和下游水道构成连通器，水对阀门 B 两侧的压力相等
A
)A.闸室和上游水道构成连通器，水对阀门 A 两侧的压力相等
B.闸室和上游水道构成连通器，水对阀门 A 右侧的压力大于左侧的压力
C.闸室和下游水道构成连通器，水对阀门 B 右侧的压力大于左侧的压力
D.闸室和下游水道构成连通器，水对阀门 B 两侧的压力相等
答案：8.A
解析：
解：当上游阀门A打开，下游阀门B关闭时，闸室和上游水道底部连通，上端开口，构成连通器。根据连通器原理，静止时液面相平，即闸室与上游水道水面高度相同。由液体压强公式$p = \rho gh$可知，阀门A两侧水的深度$h$相同，密度$\rho$相同，所以两侧压强$p$相等。又因阀门A两侧受力面积相同，由$F = pS$可得，水对阀门A两侧的压力相等。故正确答案为A。
9. (2024·青岛即墨期中)如图所示，U 形连通器内装有煤油，“液片”AB 静止，那么 AB 在水平方向上受到的两个力大小
相等
，方向相反
，它们是一对平衡力
。由于“液片”两面的面积相等，说明它受到向左和向右的压强相等
。因为液体内部的压强与液体的深度
有关，所以连通器两边管内液面相平
。答案：9.相等 相反 平衡力 相等 深度 相平

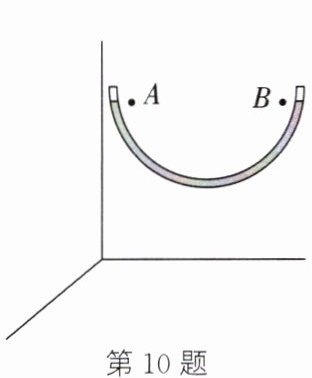

10. 如图所示，为了在墙壁上水平悬挂画框，小明用一段
两端开口
（两端开口/一端开口/两端均封闭）、注有适量水的透明塑料软管来找出水平位置，这是利用了连通器
原理。当管中液体不流动时，A 点位于左方液面处，让 B 点位于右方液面处，比较 A、B 两点的位置，A、B 两点在同一水平高度
（A 点比 B 点高/A、B 两点在同一水平高度/A 点比 B 点低）。答案：10.两端开口 连通器 A、B两点在同一水平高度

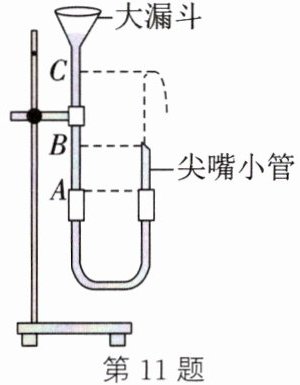

11. 在一段长 50 cm 左右的胶皮管一端接一个顶端开口的尖嘴小管，另一端接一个大漏斗，这样便做成了一个人工喷泉(两连接处都密封好)，如图所示。当往大漏斗灌水超过
B
(A/B/C)点时，尖嘴小管开始喷水；水在喷出后能继续上升是因为具有惯性
；如果想使喷泉喷出的水柱更高，应将连接尖嘴小管的一端向下
(向上/向下)移动。答案：11.B 惯性 向下
12. 如图所示是一款饮料杯的广告，从固定吸管可直接吸到杯中饮料，该广告是否符合科学性？
不符合
(符合/不符合)，理由是吸管和饮料杯中的液面不相平
。答案：12.不符合 吸管和饮料杯中的液面不相平
