7 如图所示电路,定值电阻$R_{1}$的阻值为$10\ \Omega$。只闭合开关$\mathrm{S}_{1}$,两电表示数分别为$0.3\ \mathrm{A}$、$6\ \mathrm{V}$;再闭合开关$\mathrm{S}_{2}$,两电表示数分别为(

A.$0.1\ \mathrm{A}$、$6\ \mathrm{V}$
B.$0.45\ \mathrm{A}$、$6\ \mathrm{V}$
C.$0.3\ \mathrm{A}$、$9\ \mathrm{V}$
D.$0.45\ \mathrm{A}$、$9\ \mathrm{V}$
D
)A.$0.1\ \mathrm{A}$、$6\ \mathrm{V}$
B.$0.45\ \mathrm{A}$、$6\ \mathrm{V}$
C.$0.3\ \mathrm{A}$、$9\ \mathrm{V}$
D.$0.45\ \mathrm{A}$、$9\ \mathrm{V}$
答案:7. D
解析:
【分析】
解题时首先要分两步分析不同开关状态下的电路结构:第一步先分析只闭合S₁的情况,此时R₁和R₂串联,电流表测串联电路的电流,电压表测R₂两端电压,结合已知的电表示数,先通过欧姆定律算出R₂的阻值,再计算R₁两端的分压,进而得到电源总电压;第二步分析闭合S₂后的电路,S₂直接并联在R₁两端,R₁会被短路,电路变为只有R₂的简单电路,此时电压表测量电源电压,再用欧姆定律算出此时电路的电流,就能得到对应的电表示数,匹配选项选出答案。
【解析】
1. 只闭合开关S₁时:
R₁与R₂串联,电路电流I₁=0.3A,电压表测量R₂两端电压U₂=6V。
根据欧姆定律$I=\frac{U}{R}$,可得R₂的阻值:
$R_2=\frac{U_2}{I_1}=\frac{6\ \mathrm{V}}{0.3\ \mathrm{A}}=20\ \Omega$
此时R₁两端的电压:
$U_1=I_1 R_1=0.3\ \mathrm{A} × 10\ \Omega=3\ \mathrm{V}$
根据串联电路电压规律,电源总电压:
$U=U_1+U_2=3\ \mathrm{V}+6\ \mathrm{V}=9\ \mathrm{V}$
2. 再闭合开关S₂后:
R₁被S₂短路,电路为R₂的简单电路,电压表直接并联在电源两端,测量电源电压,因此电压表示数为9V;
此时电路的电流:
$I_2=\frac{U}{R_2}=\frac{9\ \mathrm{V}}{20\ \Omega}=0.45\ \mathrm{A}$,即电流表示数为0.45A。
因此两电表示数分别为0.45A、9V。
【答案】D
【知识点】欧姆定律应用,串联电路电压规律,短路判断
【点评】本题的易错点是误将闭合S₂后的电路判断为R₁、R₂并联,实际S₂的接线直接跨过R₁两端,将R₁短路,解题的核心是先从已知的串联状态求出电源电压和未知电阻,再分析开关动作后的电路变化,就能顺利得到结果。
【难度系数】0.6
解题时首先要分两步分析不同开关状态下的电路结构:第一步先分析只闭合S₁的情况,此时R₁和R₂串联,电流表测串联电路的电流,电压表测R₂两端电压,结合已知的电表示数,先通过欧姆定律算出R₂的阻值,再计算R₁两端的分压,进而得到电源总电压;第二步分析闭合S₂后的电路,S₂直接并联在R₁两端,R₁会被短路,电路变为只有R₂的简单电路,此时电压表测量电源电压,再用欧姆定律算出此时电路的电流,就能得到对应的电表示数,匹配选项选出答案。
【解析】
1. 只闭合开关S₁时:
R₁与R₂串联,电路电流I₁=0.3A,电压表测量R₂两端电压U₂=6V。
根据欧姆定律$I=\frac{U}{R}$,可得R₂的阻值:
$R_2=\frac{U_2}{I_1}=\frac{6\ \mathrm{V}}{0.3\ \mathrm{A}}=20\ \Omega$
此时R₁两端的电压:
$U_1=I_1 R_1=0.3\ \mathrm{A} × 10\ \Omega=3\ \mathrm{V}$
根据串联电路电压规律,电源总电压:
$U=U_1+U_2=3\ \mathrm{V}+6\ \mathrm{V}=9\ \mathrm{V}$
2. 再闭合开关S₂后:
R₁被S₂短路,电路为R₂的简单电路,电压表直接并联在电源两端,测量电源电压,因此电压表示数为9V;
此时电路的电流:
$I_2=\frac{U}{R_2}=\frac{9\ \mathrm{V}}{20\ \Omega}=0.45\ \mathrm{A}$,即电流表示数为0.45A。
因此两电表示数分别为0.45A、9V。
【答案】D
【知识点】欧姆定律应用,串联电路电压规律,短路判断
【点评】本题的易错点是误将闭合S₂后的电路判断为R₁、R₂并联,实际S₂的接线直接跨过R₁两端,将R₁短路,解题的核心是先从已知的串联状态求出电源电压和未知电阻,再分析开关动作后的电路变化,就能顺利得到结果。
【难度系数】0.6
8 有“$20\ \Omega\ \ 0.5\ \mathrm{A}$”的定值电阻与“$10\ \Omega\ \ 0.8\ \mathrm{A}$”的定值电阻,若串联起来,电路两端允许加的最大电压为$U$;若并联起来,干路中允许通过的最大电流为$I$,则$U$和$I$分别为(
A.$18\ \mathrm{V}\ \ 1.2\ \mathrm{A}$
B.$18\ \mathrm{V}\ \ 1.3\ \mathrm{A}$
C.$15\ \mathrm{V}\ \ 1.2\ \mathrm{A}$
D.$15\ \mathrm{V}\ \ 1.3\ \mathrm{A}$
C
)A.$18\ \mathrm{V}\ \ 1.2\ \mathrm{A}$
B.$18\ \mathrm{V}\ \ 1.3\ \mathrm{A}$
C.$15\ \mathrm{V}\ \ 1.2\ \mathrm{A}$
D.$15\ \mathrm{V}\ \ 1.3\ \mathrm{A}$
答案:8. C
解析:
【分析】
这道题需要分别处理串联、并联两种电路的安全限值问题,解题思路很清晰:首先针对串联场景,利用串联电路电流处处相等的特点,电路的最大电流不能超过两个电阻额定电流中更小的数值,避免小额定电流的电阻烧坏,算出总串联电阻后用欧姆定律就能得到串联允许的最大总电压U。然后针对并联场景,利用并联电路各支路电压相等的特点,先算出两个电阻各自允许加载的最大电压,电路的电源电压不能超过两个最大电压中更小的数值,避免小额定电压的电阻烧坏,再分别算出两个支路在该安全电压下的电流,相加就得到干路允许的最大总电流I,最后匹配选项得到答案。
【解析】
1. 计算串联时电路允许的最大电压U:
两个电阻的额定电流分别为$I_1=0.5\ \mathrm{A}$、$I_2=0.8\ \mathrm{A}$。串联电路各处电流相等,为保证两个电阻都不超过额定值,电路允许的最大电流只能取较小值$I_{\mathrm{串}}=0.5\ \mathrm{A}$。
串联总电阻:$R_{\mathrm{总}}=R_1+R_2=20\ \Omega+10\ \Omega=30\ \Omega$
根据欧姆定律,串联最大总电压:$U=I_{\mathrm{串}}R_{\mathrm{总}}=0.5\ \mathrm{A} × 30\ \Omega=15\ \mathrm{V}$。
2. 计算并联时干路允许的最大电流I:
先分别计算两个电阻的额定电压:
$U_{1\mathrm{额}}=I_1R_1=0.5\ \mathrm{A} × 20\ \Omega=10\ \mathrm{V}$
$U_{2\mathrm{额}}=I_2R_2=0.8\ \mathrm{A} × 10\ \Omega=8\ \mathrm{V}$
并联电路各支路两端电压相等,为保证两个电阻都不超过额定值,并联电路允许的最大电压只能取较小值$U_{\mathrm{并}}=8\ \mathrm{V}$。
此时两个支路的电流分别为:
$I_1'=\frac{U_{\mathrm{并}}}{R_1}=\frac{8\ \mathrm{V}}{20\ \Omega}=0.4\ \mathrm{A}$
$I_2'=\frac{U_{\mathrm{并}}}{R_2}=\frac{8\ \mathrm{V}}{10\ \Omega}=0.8\ \mathrm{A}$
根据并联电路干路电流等于各支路电流之和,得干路最大电流:
$I=I_1'+I_2'=0.4\ \mathrm{A}+0.8\ \mathrm{A}=1.2\ \mathrm{A}$。
最终得到$U=15\ \mathrm{V}$,$I=1.2\ \mathrm{A}$,对应选项C。
【答案】
C
【知识点】
欧姆定律,串并联电路规律
【点评】
本题是串并联电路安全计算的经典题型,核心易错点是学生容易直接将两个电阻的额定电流/额定电压直接相加,忽略了串联取小额定电流、并联取小额定电压的核心原则,解题时要牢记所有元件都不能超过自身额定值,才能保证电路安全工作。
【难度系数】
0.6
这道题需要分别处理串联、并联两种电路的安全限值问题,解题思路很清晰:首先针对串联场景,利用串联电路电流处处相等的特点,电路的最大电流不能超过两个电阻额定电流中更小的数值,避免小额定电流的电阻烧坏,算出总串联电阻后用欧姆定律就能得到串联允许的最大总电压U。然后针对并联场景,利用并联电路各支路电压相等的特点,先算出两个电阻各自允许加载的最大电压,电路的电源电压不能超过两个最大电压中更小的数值,避免小额定电压的电阻烧坏,再分别算出两个支路在该安全电压下的电流,相加就得到干路允许的最大总电流I,最后匹配选项得到答案。
【解析】
1. 计算串联时电路允许的最大电压U:
两个电阻的额定电流分别为$I_1=0.5\ \mathrm{A}$、$I_2=0.8\ \mathrm{A}$。串联电路各处电流相等,为保证两个电阻都不超过额定值,电路允许的最大电流只能取较小值$I_{\mathrm{串}}=0.5\ \mathrm{A}$。
串联总电阻:$R_{\mathrm{总}}=R_1+R_2=20\ \Omega+10\ \Omega=30\ \Omega$
根据欧姆定律,串联最大总电压:$U=I_{\mathrm{串}}R_{\mathrm{总}}=0.5\ \mathrm{A} × 30\ \Omega=15\ \mathrm{V}$。
2. 计算并联时干路允许的最大电流I:
先分别计算两个电阻的额定电压:
$U_{1\mathrm{额}}=I_1R_1=0.5\ \mathrm{A} × 20\ \Omega=10\ \mathrm{V}$
$U_{2\mathrm{额}}=I_2R_2=0.8\ \mathrm{A} × 10\ \Omega=8\ \mathrm{V}$
并联电路各支路两端电压相等,为保证两个电阻都不超过额定值,并联电路允许的最大电压只能取较小值$U_{\mathrm{并}}=8\ \mathrm{V}$。
此时两个支路的电流分别为:
$I_1'=\frac{U_{\mathrm{并}}}{R_1}=\frac{8\ \mathrm{V}}{20\ \Omega}=0.4\ \mathrm{A}$
$I_2'=\frac{U_{\mathrm{并}}}{R_2}=\frac{8\ \mathrm{V}}{10\ \Omega}=0.8\ \mathrm{A}$
根据并联电路干路电流等于各支路电流之和,得干路最大电流:
$I=I_1'+I_2'=0.4\ \mathrm{A}+0.8\ \mathrm{A}=1.2\ \mathrm{A}$。
最终得到$U=15\ \mathrm{V}$,$I=1.2\ \mathrm{A}$,对应选项C。
【答案】
C
【知识点】
欧姆定律,串并联电路规律
【点评】
本题是串并联电路安全计算的经典题型,核心易错点是学生容易直接将两个电阻的额定电流/额定电压直接相加,忽略了串联取小额定电流、并联取小额定电压的核心原则,解题时要牢记所有元件都不能超过自身额定值,才能保证电路安全工作。
【难度系数】
0.6

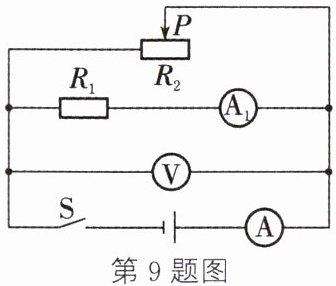

9 在如图所示的电路中,电源电压恒为$6\ \mathrm{V},R_{1}=12\ \Omega$。电压表量程为$0∼15\ \mathrm{V}$,电流表A量程为$0∼$$3\ \mathrm{A}$,电流表$\mathrm{A}_{1}$量程为$0∼0.6\ \mathrm{A}$,闭合开关S,电压表的示数为

6
V。当滑动变阻器的滑片$P$向左移动时,电流表A的示数变大
(变大/不变/变小),电压表示数与电流表$\mathrm{A}_{1}$示数的比值不变
(变大/不变/变小)。为确保电表安全,$R_{2}$连入电路的电阻最小为2.4
$\Omega$。答案:9. 6 变大 不变 2.4
解析:
【分析】
首先识别电路连接方式:由图可知定值电阻R₁和滑动变阻器R₂并联,电压表V直接测量电源电压,电流表A₁测量R₁支路的电流,电流表A测量干路总电流。第一空直接利用并联电路电压等于电源电压的规律即可得到结果;第二空先判断滑片左移时R₂接入阻值的变化,结合欧姆定律得到R₂支路电流的变化,再根据并联电路干路电流等于支路电流之和,判断干路电流表A的示数变化;第三空将电压表示数和A₁示数的比值转化为R₁的阻值,根据定值电阻的特性判断比值变化;第四空先计算R₁支路的电流,确认A₁不会超量程后,结合干路电流表的量程得到R₂允许的最大电流,最终通过欧姆定律算出R₂的最小接入电阻。
【解析】
1. 电源电压恒为6V,并联电路各支路电压等于电源电压,电压表直接并联在电源两端,因此闭合开关后电压表示数为6V。
2. 滑片P向左移动时,滑动变阻器R₂接入电路的电阻丝长度变短,接入阻值变小,电源电压不变,由I=U/R可知通过R₂的电流变大;R₁是定值电阻,其两端电压、自身阻值均不变,因此通过R₁的电流不变。并联电路干路电流等于各支路电流之和,因此干路电流表A的示数变大。
3. 电压表示数U与电流表A₁的示数I₁的比值为$\frac{U}{I_1}=R_1$,R₁是阻值为12Ω的定值电阻,因此该比值保持不变。
4. 计算R₁支路的电流:$I_1=\frac{U}{R_1}=\frac{6\ \mathrm{V}}{12\ \Omega}=0.5\ \mathrm{A}$,该电流小于A₁的0~0.6A量程,因此R₁支路始终安全。电流表A量程为0~3A,干路允许的最大总电流$I_{\mathrm{max}}=3\ \mathrm{A}$,因此通过R₂的最大电流$I_{2\mathrm{max}}=I_{\mathrm{max}}-I_1=3\ \mathrm{A}-0.5\ \mathrm{A}=2.5\ \mathrm{A}$,可得R₂连入电路的最小电阻:$R_{2\mathrm{min}}=\frac{U}{I_{2\mathrm{max}}}=\frac{6\ \mathrm{V}}{2.5\ \mathrm{A}}=2.4\ \Omega$。
【答案】6;变大;不变;2.4
【知识点】并联电路规律;欧姆定律应用;动态电路分析
【点评】本题属于并联动态电路的常规基础题,解题核心是明确各电表的测量对象,利用并联电路各支路独立工作的特点分析电流变化,计算滑动变阻器最小阻值时要注意排查所有电表的量程限制,避免误将A₁的量程作为R₁的实际电流导致计算错误。
【难度系数】0.7
首先识别电路连接方式:由图可知定值电阻R₁和滑动变阻器R₂并联,电压表V直接测量电源电压,电流表A₁测量R₁支路的电流,电流表A测量干路总电流。第一空直接利用并联电路电压等于电源电压的规律即可得到结果;第二空先判断滑片左移时R₂接入阻值的变化,结合欧姆定律得到R₂支路电流的变化,再根据并联电路干路电流等于支路电流之和,判断干路电流表A的示数变化;第三空将电压表示数和A₁示数的比值转化为R₁的阻值,根据定值电阻的特性判断比值变化;第四空先计算R₁支路的电流,确认A₁不会超量程后,结合干路电流表的量程得到R₂允许的最大电流,最终通过欧姆定律算出R₂的最小接入电阻。
【解析】
1. 电源电压恒为6V,并联电路各支路电压等于电源电压,电压表直接并联在电源两端,因此闭合开关后电压表示数为6V。
2. 滑片P向左移动时,滑动变阻器R₂接入电路的电阻丝长度变短,接入阻值变小,电源电压不变,由I=U/R可知通过R₂的电流变大;R₁是定值电阻,其两端电压、自身阻值均不变,因此通过R₁的电流不变。并联电路干路电流等于各支路电流之和,因此干路电流表A的示数变大。
3. 电压表示数U与电流表A₁的示数I₁的比值为$\frac{U}{I_1}=R_1$,R₁是阻值为12Ω的定值电阻,因此该比值保持不变。
4. 计算R₁支路的电流:$I_1=\frac{U}{R_1}=\frac{6\ \mathrm{V}}{12\ \Omega}=0.5\ \mathrm{A}$,该电流小于A₁的0~0.6A量程,因此R₁支路始终安全。电流表A量程为0~3A,干路允许的最大总电流$I_{\mathrm{max}}=3\ \mathrm{A}$,因此通过R₂的最大电流$I_{2\mathrm{max}}=I_{\mathrm{max}}-I_1=3\ \mathrm{A}-0.5\ \mathrm{A}=2.5\ \mathrm{A}$,可得R₂连入电路的最小电阻:$R_{2\mathrm{min}}=\frac{U}{I_{2\mathrm{max}}}=\frac{6\ \mathrm{V}}{2.5\ \mathrm{A}}=2.4\ \Omega$。
【答案】6;变大;不变;2.4
【知识点】并联电路规律;欧姆定律应用;动态电路分析
【点评】本题属于并联动态电路的常规基础题,解题核心是明确各电表的测量对象,利用并联电路各支路独立工作的特点分析电流变化,计算滑动变阻器最小阻值时要注意排查所有电表的量程限制,避免误将A₁的量程作为R₁的实际电流导致计算错误。
【难度系数】0.7

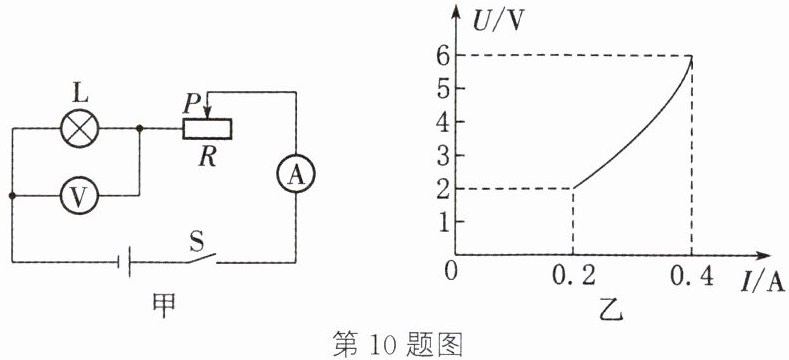

10 [2025 广安]如图甲所示,电源电压保持不变,灯泡 L 的额定电压为 6 V,闭合开关 S 后,当滑片 P从滑动变阻器最右端滑到最左端的过程中,灯泡 L 的 U-I 关系图像如图乙所示,则电源电压为

6
V,滑动变阻器的最大阻值为20
Ω。答案:10. 6 20
解析:
【分析】
首先梳理甲图的电路结构:灯泡L和滑动变阻器R串联,电压表测量灯泡两端电压,电流表测量电路中的电流。第一步先推导电源电压:当滑片滑到滑动变阻器最左端时,滑动变阻器接入电阻为0,此时电路只有灯泡工作,灯泡两端电压就等于电源电压,对应乙图中电流最大的点,即可直接读出电源电压。第二步推导滑动变阻器最大阻值:当滑片在最右端时,滑动变阻器接入电阻最大,电路总电阻最大,电流最小,对应乙图中电流最小的点,读出此时灯泡的电压,结合串联电路电压规律算出滑动变阻器两端的电压,再用欧姆定律就能算出滑动变阻器的最大阻值。
【解析】
1. 计算电源电压:
当滑片P滑到滑动变阻器最左端时,滑动变阻器接入电路的阻值为0,电路为灯泡L的简单电路,灯泡两端电压等于电源电压。从图乙可知,此时电路电流最大为0.4A,灯泡两端电压为6V,因此电源电压U=6V。
2. 计算滑动变阻器的最大阻值:
当滑片P在滑动变阻器最右端时,滑动变阻器接入电路的阻值最大,电路总电阻最大,电路电流最小。从图乙可知,此时最小电流I小=0.2A,灯泡两端的电压U_L=2V。
根据串联电路总电压等于各部分电路电压之和,滑动变阻器两端的电压:
U_R = U - U_L = 6V - 2V = 4V
串联电路电流处处相等,此时通过滑动变阻器的电流等于电路电流0.2A,由欧姆定律I=U/R可得滑动变阻器的最大阻值:
R = U_R / I小 = 4V / 0.2A = 20Ω
【答案】6;20
【知识点】串联电路电压规律;欧姆定律应用
【点评】本题结合串联电路特性和灯泡的U-I图像进行计算,核心是对应好滑动变阻器不同阻值状态下的电路参数,从图像中提取对应电流、电压值即可完成计算,需要注意灯泡电阻随温度变化,不能混用不同状态下的灯泡电阻。
【难度系数】0.7
首先梳理甲图的电路结构:灯泡L和滑动变阻器R串联,电压表测量灯泡两端电压,电流表测量电路中的电流。第一步先推导电源电压:当滑片滑到滑动变阻器最左端时,滑动变阻器接入电阻为0,此时电路只有灯泡工作,灯泡两端电压就等于电源电压,对应乙图中电流最大的点,即可直接读出电源电压。第二步推导滑动变阻器最大阻值:当滑片在最右端时,滑动变阻器接入电阻最大,电路总电阻最大,电流最小,对应乙图中电流最小的点,读出此时灯泡的电压,结合串联电路电压规律算出滑动变阻器两端的电压,再用欧姆定律就能算出滑动变阻器的最大阻值。
【解析】
1. 计算电源电压:
当滑片P滑到滑动变阻器最左端时,滑动变阻器接入电路的阻值为0,电路为灯泡L的简单电路,灯泡两端电压等于电源电压。从图乙可知,此时电路电流最大为0.4A,灯泡两端电压为6V,因此电源电压U=6V。
2. 计算滑动变阻器的最大阻值:
当滑片P在滑动变阻器最右端时,滑动变阻器接入电路的阻值最大,电路总电阻最大,电路电流最小。从图乙可知,此时最小电流I小=0.2A,灯泡两端的电压U_L=2V。
根据串联电路总电压等于各部分电路电压之和,滑动变阻器两端的电压:
U_R = U - U_L = 6V - 2V = 4V
串联电路电流处处相等,此时通过滑动变阻器的电流等于电路电流0.2A,由欧姆定律I=U/R可得滑动变阻器的最大阻值:
R = U_R / I小 = 4V / 0.2A = 20Ω
【答案】6;20
【知识点】串联电路电压规律;欧姆定律应用
【点评】本题结合串联电路特性和灯泡的U-I图像进行计算,核心是对应好滑动变阻器不同阻值状态下的电路参数,从图像中提取对应电流、电压值即可完成计算,需要注意灯泡电阻随温度变化,不能混用不同状态下的灯泡电阻。
【难度系数】0.7

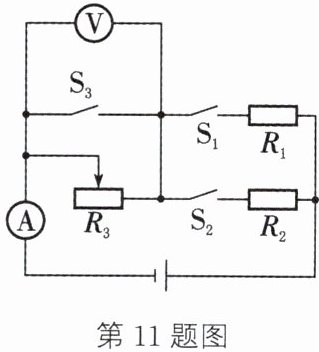

11 如图所示,电源电压恒定,$R_1$、$R_2$ 是定值电阻,$R_1=10\ \Omega$,滑动变阻器 $R_3$ 标有“$20\ \Omega\ \ 0.5\ \mathrm{A}$”字样,电压表量程为 $0∼3\ \mathrm{V}$,电流表量程为 $0∼3\ \mathrm{A}$,闭合开关 $\mathrm{S}_1$、$\mathrm{S}_3$,电流表示数为 $0.45\ \mathrm{A}$,再闭合开关 $\mathrm{S}_2$,电流表示数变为 $1.35\ \mathrm{A}$,求:
(1) 电源电压。
(2) $R_2$ 的阻值。
(3) 只闭合开关 $\mathrm{S}_2$ 时,为了电路安全,滑动变阻器允许接入电路的阻值范围。

(1) 电源电压。
(2) $R_2$ 的阻值。
(3) 只闭合开关 $\mathrm{S}_2$ 时,为了电路安全,滑动变阻器允许接入电路的阻值范围。
答案:11. (1) 当闭合开关 $\mathrm{S}_1$、$\mathrm{S}_3$ 时,$R_3$ 短路,$R_2$ 断路,电路中只有 $R_1$,电源电压 $U=U_1=IR_1=0.45\ \mathrm{A} × 10\ \Omega =4.5\ \mathrm{V}$
(2) 当闭合开关 $\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$ 时,$R_1$、$R_2$ 并联,$R_3$ 短路,通过 $R_2$ 的电流 $I_2=I'-I=1.35\ \mathrm{A}-0.45\ \mathrm{A}=0.9\ \mathrm{A}$,$R_2$ 的阻值 $R_2=\dfrac{U}{I_2}=\dfrac{4.5\ \mathrm{V}}{0.9\ \mathrm{A}}=5\ \Omega$ (3) 只闭合开关 $\mathrm{S}_2$ 时,$R_2$ 与 $R_3$ 串联,电流表量程为 $0∼3\ \mathrm{A}$,$R_3$ 允许通过的最大电流为 $0.5\ \mathrm{A}$,所以电路中最大电流 $I_{\max}=0.5\ \mathrm{A}$,滑动变阻器此时接入电路的电阻最小,电路总电阻 $R_{\mathrm{总}}=\dfrac{U}{I_{\max}}=\dfrac{4.5\ \mathrm{V}}{0.5\ \mathrm{A}}=9\ \Omega$,所以滑动变阻器接入电路的最小阻值 $R_{\min}=R_{\mathrm{总}}-R_2=9\ \Omega-5\ \Omega=4\ \Omega$;电压表量程为 $0∼3\ \mathrm{V}$,当滑动变阻器两端的电压为 $3\ \mathrm{V}$ 时,滑动变阻器接入电路的电阻最大,电流最小,此时电流 $I_{\min}=\dfrac{U_3}{R_{\max}}=\dfrac{U-U_3}{R_2}=\dfrac{4.5\ \mathrm{V}-3\ \mathrm{V}}{5\ \Omega}=0.3\ \mathrm{A}$,滑动变阻器接入电路的最大阻值 $R_{\max}=\dfrac{U_3}{I_{\min}}=\dfrac{3\ \mathrm{V}}{0.3\ \mathrm{A}}=10\ \Omega$,所以滑动变阻器的阻值范围是 $4∼10\ \Omega$
(2) 当闭合开关 $\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$ 时,$R_1$、$R_2$ 并联,$R_3$ 短路,通过 $R_2$ 的电流 $I_2=I'-I=1.35\ \mathrm{A}-0.45\ \mathrm{A}=0.9\ \mathrm{A}$,$R_2$ 的阻值 $R_2=\dfrac{U}{I_2}=\dfrac{4.5\ \mathrm{V}}{0.9\ \mathrm{A}}=5\ \Omega$ (3) 只闭合开关 $\mathrm{S}_2$ 时,$R_2$ 与 $R_3$ 串联,电流表量程为 $0∼3\ \mathrm{A}$,$R_3$ 允许通过的最大电流为 $0.5\ \mathrm{A}$,所以电路中最大电流 $I_{\max}=0.5\ \mathrm{A}$,滑动变阻器此时接入电路的电阻最小,电路总电阻 $R_{\mathrm{总}}=\dfrac{U}{I_{\max}}=\dfrac{4.5\ \mathrm{V}}{0.5\ \mathrm{A}}=9\ \Omega$,所以滑动变阻器接入电路的最小阻值 $R_{\min}=R_{\mathrm{总}}-R_2=9\ \Omega-5\ \Omega=4\ \Omega$;电压表量程为 $0∼3\ \mathrm{V}$,当滑动变阻器两端的电压为 $3\ \mathrm{V}$ 时,滑动变阻器接入电路的电阻最大,电流最小,此时电流 $I_{\min}=\dfrac{U_3}{R_{\max}}=\dfrac{U-U_3}{R_2}=\dfrac{4.5\ \mathrm{V}-3\ \mathrm{V}}{5\ \Omega}=0.3\ \mathrm{A}$,滑动变阻器接入电路的最大阻值 $R_{\max}=\dfrac{U_3}{I_{\min}}=\dfrac{3\ \mathrm{V}}{0.3\ \mathrm{A}}=10\ \Omega$,所以滑动变阻器的阻值范围是 $4∼10\ \Omega$
解析:
【分析】
解题时首先要分状态逐一判断开关通断对应的电路连接方式:
1. 第一问:闭合S1、S3时,S3直接将滑动变阻器R3短路,S2断开所以R2支路不通,电路为R1的简单电路,电流表测R1的电流,已知R1阻值和电流,直接用欧姆定律U=IR即可求出电源电压。
2. 第二问:再闭合S2后,R1和R2并联,R3仍被短路,电流表测干路总电流,并联电路各支路独立工作,通过R1的电流不变,用总电流减去R1的电流就得到通过R2的电流,再结合电源电压,用R=U/I就能算出R2的阻值。
3. 第三问:只闭合S2时,R2和R3串联,电压表测R3两端电压,电流表测电路电流。此时要结合所有安全限制条件推导滑动变阻器的取值范围:首先电路的最大电流受滑动变阻器额定电流0.5A、电流表量程3A的约束,取更小的0.5A作为电路允许的最大电流,此时总电阻最小,对应R3接入的阻值最小;再考虑电压表量程0~3V,R3两端电压最大为3V时,R3接入的阻值最大,结合串联分压规律算出此时的电流,就能求出R3的最大阻值,最终得到阻值范围。
【解析】
(1) 当闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时,$R_3$被开关$\mathrm{S}_3$短路,$R_2$所在支路因$\mathrm{S}_2$断开处于断路状态,电路为$R_1$的简单电路,电流表测量通过$R_1$的电流。
根据欧姆定律$U=IR$,电源电压:
$U = I_1 R_1 = 0.45\ \mathrm{A} × 10\ \Omega = 4.5\ \mathrm{V}$
(2) 再闭合开关$\mathrm{S}_2$后,$R_1$、$R_2$并联,$R_3$仍被短路,电流表测量干路总电流。
并联电路中各支路互不影响,通过$R_1$的电流仍为$0.45\ \mathrm{A}$,根据并联电路电流规律,通过$R_2$的电流:
$I_2 = I_{\mathrm{总}} - I_1 = 1.35\ \mathrm{A} - 0.45\ \mathrm{A} = 0.9\ \mathrm{A}$
并联电路各支路电压等于电源电压,因此$R_2$的阻值:
$R_2 = \dfrac{U}{I_2} = \dfrac{4.5\ \mathrm{V}}{0.9\ \mathrm{A}} = 5\ \Omega$
(3) 只闭合开关$\mathrm{S}_2$时,$R_2$与$R_3$串联,电压表测量$R_3$两端的电压,电流表测量电路中的电流。
① 求滑动变阻器允许接入的最小阻值:
电流表量程为$0∼3\ \mathrm{A}$,滑动变阻器额定电流为$0.5\ \mathrm{A}$,因此电路允许的最大电流$I_{\max}=0.5\ \mathrm{A}$,此时电路总电阻最小:
$R_{\mathrm{总小}} = \dfrac{U}{I_{\max}} = \dfrac{4.5\ \mathrm{V}}{0.5\ \mathrm{A}} = 9\ \Omega$
根据串联电路总电阻等于各分电阻之和,滑动变阻器接入的最小阻值:
$R_{3\mathrm{小}} = R_{\mathrm{总小}} - R_2 = 9\ \Omega - 5\ \Omega = 4\ \Omega$
② 求滑动变阻器允许接入的最大阻值:
电压表量程为$0∼3\ \mathrm{V}$,因此滑动变阻器两端允许的最大电压$U_{3\mathrm{大}}=3\ \mathrm{V}$,此时滑动变阻器接入的阻值最大。
根据串联分压规律,$R_2$两端的电压:
$U_2 = U - U_{3\mathrm{大}} = 4.5\ \mathrm{V} - 3\ \mathrm{V} = 1.5\ \mathrm{V}$
此时电路中的电流:
$I_{\min} = \dfrac{U_2}{R_2} = \dfrac{1.5\ \mathrm{V}}{5\ \Omega} = 0.3\ \mathrm{A}$
滑动变阻器接入的最大阻值:
$R_{3\mathrm{大}} = \dfrac{U_{3\mathrm{大}}}{I_{\min}} = \dfrac{3\ \mathrm{V}}{0.3\ \mathrm{A}} = 10\ \Omega$
因此滑动变阻器允许接入电路的阻值范围为$4\ \Omega ∼ 10\ \Omega$。
【答案】
(1) 电源电压为$\boldsymbol{4.5\ \mathrm{V}}$;
(2) $R_2$的阻值为$\boldsymbol{5\ \Omega}$;
(3) 滑动变阻器允许接入电路的阻值范围为$\boldsymbol{4\ \Omega ∼ 10\ \Omega}$。
【知识点】
欧姆定律计算,串并联电路规律,电路安全极值分析
【点评】
本题是欧姆定律的中档综合题,核心考点是不同开关状态下的动态电路识别,前两问难度较低,学生只要能正确判断串并联结构,结合串并联电流电压规律即可快速求解;第三问的电路安全分析是易错点,需要学生同时兼顾滑动变阻器额定电流、电流表量程、电压表量程三个约束条件,分别推导得到滑动变阻器的最小、最大接入阻值,能有效考察学生对欧姆定律的综合应用和极值分析能力。
【难度系数】
0.6
解题时首先要分状态逐一判断开关通断对应的电路连接方式:
1. 第一问:闭合S1、S3时,S3直接将滑动变阻器R3短路,S2断开所以R2支路不通,电路为R1的简单电路,电流表测R1的电流,已知R1阻值和电流,直接用欧姆定律U=IR即可求出电源电压。
2. 第二问:再闭合S2后,R1和R2并联,R3仍被短路,电流表测干路总电流,并联电路各支路独立工作,通过R1的电流不变,用总电流减去R1的电流就得到通过R2的电流,再结合电源电压,用R=U/I就能算出R2的阻值。
3. 第三问:只闭合S2时,R2和R3串联,电压表测R3两端电压,电流表测电路电流。此时要结合所有安全限制条件推导滑动变阻器的取值范围:首先电路的最大电流受滑动变阻器额定电流0.5A、电流表量程3A的约束,取更小的0.5A作为电路允许的最大电流,此时总电阻最小,对应R3接入的阻值最小;再考虑电压表量程0~3V,R3两端电压最大为3V时,R3接入的阻值最大,结合串联分压规律算出此时的电流,就能求出R3的最大阻值,最终得到阻值范围。
【解析】
(1) 当闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时,$R_3$被开关$\mathrm{S}_3$短路,$R_2$所在支路因$\mathrm{S}_2$断开处于断路状态,电路为$R_1$的简单电路,电流表测量通过$R_1$的电流。
根据欧姆定律$U=IR$,电源电压:
$U = I_1 R_1 = 0.45\ \mathrm{A} × 10\ \Omega = 4.5\ \mathrm{V}$
(2) 再闭合开关$\mathrm{S}_2$后,$R_1$、$R_2$并联,$R_3$仍被短路,电流表测量干路总电流。
并联电路中各支路互不影响,通过$R_1$的电流仍为$0.45\ \mathrm{A}$,根据并联电路电流规律,通过$R_2$的电流:
$I_2 = I_{\mathrm{总}} - I_1 = 1.35\ \mathrm{A} - 0.45\ \mathrm{A} = 0.9\ \mathrm{A}$
并联电路各支路电压等于电源电压,因此$R_2$的阻值:
$R_2 = \dfrac{U}{I_2} = \dfrac{4.5\ \mathrm{V}}{0.9\ \mathrm{A}} = 5\ \Omega$
(3) 只闭合开关$\mathrm{S}_2$时,$R_2$与$R_3$串联,电压表测量$R_3$两端的电压,电流表测量电路中的电流。
① 求滑动变阻器允许接入的最小阻值:
电流表量程为$0∼3\ \mathrm{A}$,滑动变阻器额定电流为$0.5\ \mathrm{A}$,因此电路允许的最大电流$I_{\max}=0.5\ \mathrm{A}$,此时电路总电阻最小:
$R_{\mathrm{总小}} = \dfrac{U}{I_{\max}} = \dfrac{4.5\ \mathrm{V}}{0.5\ \mathrm{A}} = 9\ \Omega$
根据串联电路总电阻等于各分电阻之和,滑动变阻器接入的最小阻值:
$R_{3\mathrm{小}} = R_{\mathrm{总小}} - R_2 = 9\ \Omega - 5\ \Omega = 4\ \Omega$
② 求滑动变阻器允许接入的最大阻值:
电压表量程为$0∼3\ \mathrm{V}$,因此滑动变阻器两端允许的最大电压$U_{3\mathrm{大}}=3\ \mathrm{V}$,此时滑动变阻器接入的阻值最大。
根据串联分压规律,$R_2$两端的电压:
$U_2 = U - U_{3\mathrm{大}} = 4.5\ \mathrm{V} - 3\ \mathrm{V} = 1.5\ \mathrm{V}$
此时电路中的电流:
$I_{\min} = \dfrac{U_2}{R_2} = \dfrac{1.5\ \mathrm{V}}{5\ \Omega} = 0.3\ \mathrm{A}$
滑动变阻器接入的最大阻值:
$R_{3\mathrm{大}} = \dfrac{U_{3\mathrm{大}}}{I_{\min}} = \dfrac{3\ \mathrm{V}}{0.3\ \mathrm{A}} = 10\ \Omega$
因此滑动变阻器允许接入电路的阻值范围为$4\ \Omega ∼ 10\ \Omega$。
【答案】
(1) 电源电压为$\boldsymbol{4.5\ \mathrm{V}}$;
(2) $R_2$的阻值为$\boldsymbol{5\ \Omega}$;
(3) 滑动变阻器允许接入电路的阻值范围为$\boldsymbol{4\ \Omega ∼ 10\ \Omega}$。
【知识点】
欧姆定律计算,串并联电路规律,电路安全极值分析
【点评】
本题是欧姆定律的中档综合题,核心考点是不同开关状态下的动态电路识别,前两问难度较低,学生只要能正确判断串并联结构,结合串并联电流电压规律即可快速求解;第三问的电路安全分析是易错点,需要学生同时兼顾滑动变阻器额定电流、电流表量程、电压表量程三个约束条件,分别推导得到滑动变阻器的最小、最大接入阻值,能有效考察学生对欧姆定律的综合应用和极值分析能力。
【难度系数】
0.6
