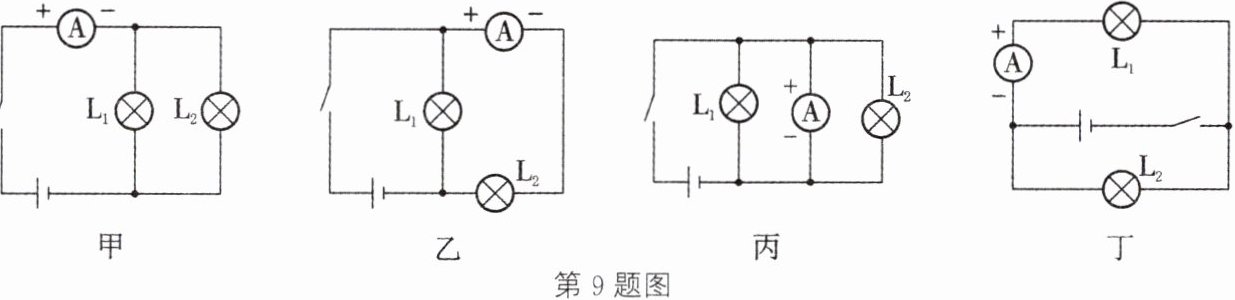

9 观察下列四幅电路图,并完成填空。

(1) 在如图甲所示的电路中,电流表测的是
(2) 在如图乙所示的电路中,电流表测的是
(3) 图丙中的电路出现的错误是
(4) 图丁中的电路出现的错误是
(1) 在如图甲所示的电路中,电流表测的是
干路
的电流。(2) 在如图乙所示的电路中,电流表测的是
通过$\mathrm{L}_{2}$
的电流。(3) 图丙中的电路出现的错误是
电流表并联在电路中造成电源短路
。(4) 图丁中的电路出现的错误是
电流表正、负接线柱接反了
。答案:9. (1) 干路 (2) 通过$\mathrm{L}_{2}$ (3) 电流表并联在电路中造成电源短路 (4) 电流表正、负接线柱接反了
解析:
【分析】
我们解题的核心依据是电流表的正确使用规则:①电流表必须串联在被测电路中;②电流要从电流表的正接线柱流入、负接线柱流出;③电流表绝对不允许不经过用电器直接并联在电源两端,否则会造成电源短路。接下来逐个分析四个电路图:
1. 分析甲图:电流从电源正极流出后,首先经过电流表,之后才分流分别通过L₁和L₂两条支路,因此电流表处在干路位置,测量的是干路的总电流。
2. 分析乙图:电流从电源正极流出后立刻分成两条支路,一条支路仅经过L₁,另一条支路先后经过L₂和电流表,电流表和L₂串联在同一条支路中,因此测量的是L₂的电流。
3. 分析丙图:电流表没有串联在电路中,而是直接并联在电源两端,由于电流表内阻极小相当于导线,会直接将电源正负极连通,造成电源短路。
4. 分析丁图:观察电流表的接线柱,电流从电流表的负接线柱流入、正接线柱流出,违反了电流表“正进负出”的接线要求,正负接线柱接反了。
【解析】
(1) 甲图中电流表串联在干路,所有支路的电流都要经过该电流表,因此测量干路的电流。
(2) 乙图中电流表与L₂串联在同一条支路,仅通过L₂的电流经过电流表,因此测量通过L₂的电流。
(3) 丙图中电流表直接并联在电源两端,相当于导线直接连通电源两极,会造成电源短路,损坏电流表和电源。
(4) 丁图中电流从电流表的负接线柱接入、正接线柱接出,电流表正、负接线柱接反,会导致电流表指针反向偏转,无法正常测量。
【答案】
(1) 干路 (2) 通过$\mathrm{L}_{2}$ (3) 电流表并联在电路中造成电源短路 (4) 电流表正、负接线柱接反了
【知识点】
电流表的使用,电路短路判断,并联电路电流路径
【点评】
本题是电学入门阶段的基础题型,重点考察对电流表使用规则的掌握,通过四个不同的电路图引导学生学会判断电流表的测量对象,识别电流表常见的接线错误,夯实电学实验的基础操作规范。
【难度系数】
0.7
我们解题的核心依据是电流表的正确使用规则:①电流表必须串联在被测电路中;②电流要从电流表的正接线柱流入、负接线柱流出;③电流表绝对不允许不经过用电器直接并联在电源两端,否则会造成电源短路。接下来逐个分析四个电路图:
1. 分析甲图:电流从电源正极流出后,首先经过电流表,之后才分流分别通过L₁和L₂两条支路,因此电流表处在干路位置,测量的是干路的总电流。
2. 分析乙图:电流从电源正极流出后立刻分成两条支路,一条支路仅经过L₁,另一条支路先后经过L₂和电流表,电流表和L₂串联在同一条支路中,因此测量的是L₂的电流。
3. 分析丙图:电流表没有串联在电路中,而是直接并联在电源两端,由于电流表内阻极小相当于导线,会直接将电源正负极连通,造成电源短路。
4. 分析丁图:观察电流表的接线柱,电流从电流表的负接线柱流入、正接线柱流出,违反了电流表“正进负出”的接线要求,正负接线柱接反了。
【解析】
(1) 甲图中电流表串联在干路,所有支路的电流都要经过该电流表,因此测量干路的电流。
(2) 乙图中电流表与L₂串联在同一条支路,仅通过L₂的电流经过电流表,因此测量通过L₂的电流。
(3) 丙图中电流表直接并联在电源两端,相当于导线直接连通电源两极,会造成电源短路,损坏电流表和电源。
(4) 丁图中电流从电流表的负接线柱接入、正接线柱接出,电流表正、负接线柱接反,会导致电流表指针反向偏转,无法正常测量。
【答案】
(1) 干路 (2) 通过$\mathrm{L}_{2}$ (3) 电流表并联在电路中造成电源短路 (4) 电流表正、负接线柱接反了
【知识点】
电流表的使用,电路短路判断,并联电路电流路径
【点评】
本题是电学入门阶段的基础题型,重点考察对电流表使用规则的掌握,通过四个不同的电路图引导学生学会判断电流表的测量对象,识别电流表常见的接线错误,夯实电学实验的基础操作规范。
【难度系数】
0.7
10 根据如图甲所示的实物连接图,在图乙的虚线框中画出与它对应的电路图。

答案:
10. 如图所示

10. 如图所示
解析:
【分析】
要画出对应实物的电路图,首先需要梳理电流的流动路径:从电源正极出发,顺着导线依次追踪所有元件的连接顺序,本题中电流只有一条流通路径,属于串联电路,依次经过开关、两个灯泡、电流表后回到电源负极。接下来按照电路图的绘制规范,用标准电路符号对应替换实物元件,顺着电流走向依次排布元件,保证元件连接顺序和实物完全一致,导线横平竖直、布局整齐即可。
【解析】
步骤1:识别电路连接关系:电流从电源正极流出,依次经过开关S、灯泡L₁、灯泡L₂、电流表,最终回到电源负极,电路为串联结构,无分支路径。
步骤2:绘制电路图:在虚线框内先画出电源符号,从电源正极出发,沿电流方向依次画出开关S、L₁、L₂、电流表的标准电路符号,最后将电流表的另一端连接回电源负极,保证电流表“正进负出”的连接方向和实物一致,导线不交叉,整体布局清晰规整。
【答案】

【知识点】
实物图画电路图,串联电路识别,电流表使用规则
【点评】
本题属于电路作图的基础题型,核心考点是通过追踪电流路径判断串联连接关系,绘制时注意不要颠倒元件顺序,尤其要保证电流表的接线方向和实物对应,避免出现元件位置错乱、导线交叉的问题。
【难度系数】
0.8
要画出对应实物的电路图,首先需要梳理电流的流动路径:从电源正极出发,顺着导线依次追踪所有元件的连接顺序,本题中电流只有一条流通路径,属于串联电路,依次经过开关、两个灯泡、电流表后回到电源负极。接下来按照电路图的绘制规范,用标准电路符号对应替换实物元件,顺着电流走向依次排布元件,保证元件连接顺序和实物完全一致,导线横平竖直、布局整齐即可。
【解析】
步骤1:识别电路连接关系:电流从电源正极流出,依次经过开关S、灯泡L₁、灯泡L₂、电流表,最终回到电源负极,电路为串联结构,无分支路径。
步骤2:绘制电路图:在虚线框内先画出电源符号,从电源正极出发,沿电流方向依次画出开关S、L₁、L₂、电流表的标准电路符号,最后将电流表的另一端连接回电源负极,保证电流表“正进负出”的连接方向和实物一致,导线不交叉,整体布局清晰规整。
【答案】
【知识点】
实物图画电路图,串联电路识别,电流表使用规则
【点评】
本题属于电路作图的基础题型,核心考点是通过追踪电流路径判断串联连接关系,绘制时注意不要颠倒元件顺序,尤其要保证电流表的接线方向和实物对应,避免出现元件位置错乱、导线交叉的问题。
【难度系数】
0.8
11 如图所示,根据电路图中所标出的电流方向,在图中的$AB$和$CD$间分别填上一个电池或一个电流表的符号(标出电流表的正、负接线柱)。要求:(1)使电路中实际的电流方向和图中所标出的电流方向一致;(2)符合电流表的使用要求。

答案:
11. 如图所示

11. 如图所示
解析:
【分析】
我们可以通过假设排除法结合电路规则推导:首先明确两个核心要求:1. 电流表必须串联在电路中,不能并联在用电器两端,否则会造成短路;2. 电源外部电流从正极流出、负极流入,且电流表使用时电流必须从正接线柱流入,负接线柱流出。
首先假设AB位置接电源、CD位置接电流表:若要满足L2的电流方向从上到下,电源A端为正极、B端为负极,此时电流表会直接并联在L2两端,将L2短路,不符合电路要求,该假设不成立。
因此唯一可行的方案是CD位置接电源,AB位置接电流表:此时要满足L2电流从上向下,电源C端为正极、D端为负极,电流从C流出后分为两条支路,一条直接向下经过L2回到D负极,符合标注的电流方向;另一条向左经过L1后流入AB处的电流表,电流从A侧流入电流表、B侧流出,满足电流表串联、正进负出的使用规则,完全符合所有条件。
【解析】
1. 排除不合理假设:若AB为电源、CD为电流表,要匹配L2的向下电流,需A为正极B为负极,此时电流表直接并联在L2两端,会短路L2,不符合电路规范,该假设不成立。
2. 确定电源位置:CD处接入电源,电源上端C为正极,下端D为负极,电源外部电流从正极C流出,一路向下通过L2,电流方向与图中标注的向下箭头完全一致,直接回到负极D。
3. 确定电流表位置:AB处接入电流表,电流表串联在L1所在的支路,电流从A端流入电流表,从B端流出后经过开关S回到电源负极D,因此电流表的正接线柱接A侧,负接线柱接B侧,满足电流表“正进负出”的使用要求,两个灯泡形成并联电路,所有给定条件均满足。
【答案】

【知识点】
电流表使用规则,电流的方向,并联电路
【点评】
本题采用假设排除法进行逻辑推导,重点考察电流表的使用注意事项,规避短路错误,同时加深学生对电源外部电流流向的理解,锻炼电路分析的逻辑推理能力。
【难度系数】
0.4
我们可以通过假设排除法结合电路规则推导:首先明确两个核心要求:1. 电流表必须串联在电路中,不能并联在用电器两端,否则会造成短路;2. 电源外部电流从正极流出、负极流入,且电流表使用时电流必须从正接线柱流入,负接线柱流出。
首先假设AB位置接电源、CD位置接电流表:若要满足L2的电流方向从上到下,电源A端为正极、B端为负极,此时电流表会直接并联在L2两端,将L2短路,不符合电路要求,该假设不成立。
因此唯一可行的方案是CD位置接电源,AB位置接电流表:此时要满足L2电流从上向下,电源C端为正极、D端为负极,电流从C流出后分为两条支路,一条直接向下经过L2回到D负极,符合标注的电流方向;另一条向左经过L1后流入AB处的电流表,电流从A侧流入电流表、B侧流出,满足电流表串联、正进负出的使用规则,完全符合所有条件。
【解析】
1. 排除不合理假设:若AB为电源、CD为电流表,要匹配L2的向下电流,需A为正极B为负极,此时电流表直接并联在L2两端,会短路L2,不符合电路规范,该假设不成立。
2. 确定电源位置:CD处接入电源,电源上端C为正极,下端D为负极,电源外部电流从正极C流出,一路向下通过L2,电流方向与图中标注的向下箭头完全一致,直接回到负极D。
3. 确定电流表位置:AB处接入电流表,电流表串联在L1所在的支路,电流从A端流入电流表,从B端流出后经过开关S回到电源负极D,因此电流表的正接线柱接A侧,负接线柱接B侧,满足电流表“正进负出”的使用要求,两个灯泡形成并联电路,所有给定条件均满足。
【答案】
【知识点】
电流表使用规则,电流的方向,并联电路
【点评】
本题采用假设排除法进行逻辑推导,重点考察电流表的使用注意事项,规避短路错误,同时加深学生对电源外部电流流向的理解,锻炼电路分析的逻辑推理能力。
【难度系数】
0.4
12 在“用电流表测电流”实验中,小明设计了如图甲所示的电路进行实验。

(1) 连接电路前电流表的指针如图乙所示,则接下来应该进行的操作是
(2) 已知闭合开关后电路中的电流约为0.4 A,在图甲中用笔画线代替导线,将电路连接完整。
(3) 若小明正确连接好电路后闭合开关,电流表的指针如图丙所示,则电路中的电流为
(4) 如果电流表的指针向左偏转,那么原因是
(1) 连接电路前电流表的指针如图乙所示,则接下来应该进行的操作是
对电流表进行调零
。在连接电路时,开关应处于断开
状态。在完全不了解电路中电流大小时,应选择电流表的大
量程进行试触
来确定量程。(2) 已知闭合开关后电路中的电流约为0.4 A,在图甲中用笔画线代替导线,将电路连接完整。
(3) 若小明正确连接好电路后闭合开关,电流表的指针如图丙所示,则电路中的电流为
0.36
A。(4) 如果电流表的指针向左偏转,那么原因是
电流表的正、负接线柱接反了
。答案:
12. (1) 对电流表进行调零 断开 大 试触 (2) 如图所示 (3) 0.36 (4) 电流表的正、负接线柱接反了

12. (1) 对电流表进行调零 断开 大 试触 (2) 如图所示 (3) 0.36 (4) 电流表的正、负接线柱接反了
解析:
【分析】
这道题围绕电流表的使用规则展开,我们可以对应知识点逐步思考:
1. 第一小问:连接电路前电流表指针没有对准零刻度线,按照电流表使用规范,首先要完成调零操作;连接电路时为了保护电路元件,开关必须处于断开状态;如果完全未知电路电流大小,为了避免烧坏电流表,要优先选择大量程,通过试触来确定合适的量程。
2. 第二小问:已知电路电流约为0.4A,小于0.6A,所以电流表选择0~0.6A量程,串联接入电路,保证电流从电流表正接线柱流入、负接线柱流出,补全剩余电路即可。
3. 第三小问:电流表选用0~0.6A量程时,分度值为0.02A,数出指针对应的刻度就能算出电流大小。
4. 第四小问:电流表正常工作时指针向右偏转,向左偏转说明电流流入方向反向,对应接线故障即可。
【解析】
(1) 连接电路前电流表指针未指向零刻度线,需要对电流表进行调零,让指针对准零刻度;连接电路过程中开关断开,可防止接线瞬间短路损坏元件;未知电路电流大小时,选择电流表大量程进行试触,根据指针偏转幅度判断合适量程,避免电流表过载损坏。
(2) 电流约0.4A,电流表选0~0.6A量程,将电流表串联在灯泡和开关之间,保证电流从0.6A接线柱流入、负接线柱流出,形成完整通路。
(3) 0~0.6A量程的分度值为0.02A,指针对应刻度为0.36A,因此电路电流为0.36A。
(4) 电流表指针向左偏转,说明电流从负接线柱流入、正接线柱流出,即电流表的正、负接线柱接反了。
【答案】
(1) 对电流表进行调零 断开 大 试触
(2)
(3) 0.36
(4) 电流表的正、负接线柱接反了
【知识点】
电流表的使用,电路连接规范,电流表读数
【点评】
本题是电学入门实验的基础考题,全面覆盖了电流表使用前调零、连接安全规则、量程选择方法、读数操作、常见故障判断等核心基础知识点,是后续电学实验的必备操作基础,难度较低,需要学生准确记忆电流表的各项使用要求。
【难度系数】
0.7
这道题围绕电流表的使用规则展开,我们可以对应知识点逐步思考:
1. 第一小问:连接电路前电流表指针没有对准零刻度线,按照电流表使用规范,首先要完成调零操作;连接电路时为了保护电路元件,开关必须处于断开状态;如果完全未知电路电流大小,为了避免烧坏电流表,要优先选择大量程,通过试触来确定合适的量程。
2. 第二小问:已知电路电流约为0.4A,小于0.6A,所以电流表选择0~0.6A量程,串联接入电路,保证电流从电流表正接线柱流入、负接线柱流出,补全剩余电路即可。
3. 第三小问:电流表选用0~0.6A量程时,分度值为0.02A,数出指针对应的刻度就能算出电流大小。
4. 第四小问:电流表正常工作时指针向右偏转,向左偏转说明电流流入方向反向,对应接线故障即可。
【解析】
(1) 连接电路前电流表指针未指向零刻度线,需要对电流表进行调零,让指针对准零刻度;连接电路过程中开关断开,可防止接线瞬间短路损坏元件;未知电路电流大小时,选择电流表大量程进行试触,根据指针偏转幅度判断合适量程,避免电流表过载损坏。
(2) 电流约0.4A,电流表选0~0.6A量程,将电流表串联在灯泡和开关之间,保证电流从0.6A接线柱流入、负接线柱流出,形成完整通路。
(3) 0~0.6A量程的分度值为0.02A,指针对应刻度为0.36A,因此电路电流为0.36A。
(4) 电流表指针向左偏转,说明电流从负接线柱流入、正接线柱流出,即电流表的正、负接线柱接反了。
【答案】
(1) 对电流表进行调零 断开 大 试触
(2)
(3) 0.36
(4) 电流表的正、负接线柱接反了
【知识点】
电流表的使用,电路连接规范,电流表读数
【点评】
本题是电学入门实验的基础考题,全面覆盖了电流表使用前调零、连接安全规则、量程选择方法、读数操作、常见故障判断等核心基础知识点,是后续电学实验的必备操作基础,难度较低,需要学生准确记忆电流表的各项使用要求。
【难度系数】
0.7
