12 常泰大桥为斜拉索公路、铁路两用大桥，如图所示为小华制作的斜拉索大桥模型，她用长为30 cm、重为5 N的质量分布均匀的木条OA做桥面，立柱GH做桥塔。OA可绕O点转动，A端用细线与GH上的B点相连，桥面OA实质是一种（填简单机械名称）。保持桥面水平，细线对OA的拉力F=N；将细线一端的固定点由B点改至C点，拉力F的大小变化情况是，由此小华初步了解到大桥建造很高桥塔的好处。

13 如图所示，质量为 45 kg 的同学在做仰卧起坐运动。若该同学上半身的质量约为全身质量的$\frac{3}{5}$，则她上半身的重力约为N。她在1 min 内做了 48 个仰卧起坐，每次上半身重心上升的距离均为 30 cm，则她每次克服重力所做的功约为J，功率为W。
($g$ 取 10 N/kg)

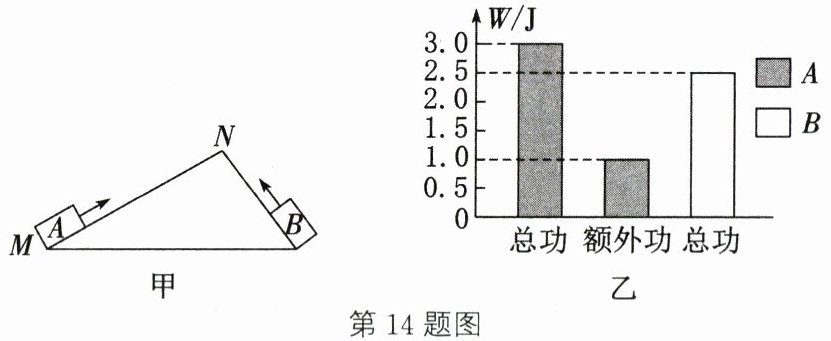

14 如图甲所示，分别将两个相同的物体A、B匀速拉到斜面顶端，对物体做功情况如图乙所示，其中斜面MN长0.5 m，则对物体A做的有用功是J，对物体B做的额外功是J，物体A运动过程中受到的摩擦力是N。

三、解答题(共 46 分)
15（6分）按照题目要求作图。

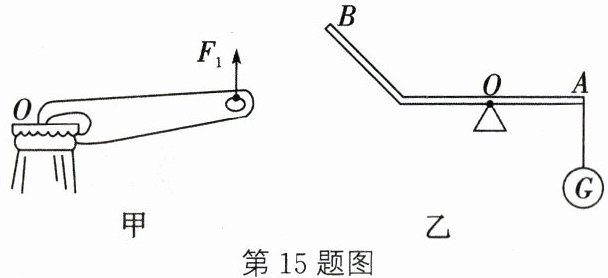

（1）如图甲所示，画出作用在“开瓶起子”上动力 $ F_1 $ 的力臂和阻力 $ F_2 $ 的示意图。

（2）如图乙所示，在杠杆AOB的A端挂一重物G，要使杠杆在如图所示的位置平衡，请画出在杠杆上施加的最小动力 $ F_1 $ 及阻力 $ F_2 $ 的示意图。
（3）请在图丙中画出滑轮组提升物体既可以省力又可以改变力的方向的绳子绕法。
